不锈钢真空压力表Z-60B/Z-75B/Z-100B/Z-150B
不锈钢真空压力表全部采用不锈钢材料制造，主要零件采用OCr18Ni12Mo2Ti材料，也可根据客户需要选用蒙乃尔或钛材。适用于有腐蚀性气体环境，可检测腐蚀性较强介质的真空压力测量，广泛应用于石油、化工、冶金等工业压力测量。

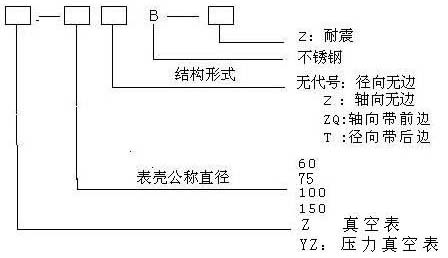

| 型号命名： |
 |
| |
|
|
型号 |
结构形式 |
精确度% |
测量范围 MPa |
|
Z-60B
Z-60TB
Z-60ZB
Z-60ZQB |
径向无边
径向带后边
轴向无边
轴向带前边 |
±2.5 |
-0.1～0;-0.1～0.06;-0.1～0.15;
-0.1～0.3;-0.1～0.5;-0.1～0.9
-0.1～1.5;-0.1～2.4;
|
|
Z-75B
Z-75TB
Z-75ZB
Z-75ZQB |
径向无边
径向带后边
轴向无边
轴向带前边 |
|
Z-100B
Z-100TB
Z-100ZB
Z-100ZQB |
径向无边
径向带后边
轴向无边
轴向带前边 |
±1.6 |
|
Z-150B
Z-150TB
Z-150ZB
Z-150ZQB |
径向无边
径向带后边
轴向无边
轴向带前边 |
|
注：轴向可按要求带方形前边。 |
不锈钢真空表执行标准：GB/T1226-2001，Q/320211 DGH01-2003
不锈钢真空表使用工作温度：-40℃~70℃；
不锈钢耐震真空表使用工作温度：-25℃~70℃
工作环境振动频率不大于25Hz，振幅不大于1mm

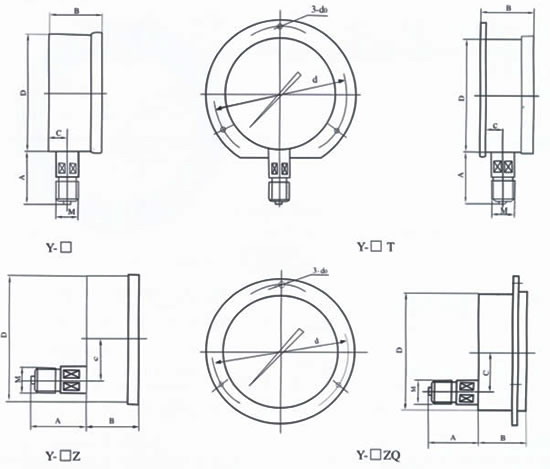

外形尺寸
|
型号 |
外形尺寸 mm |
|
A |
B |
C |
D |
d |
d0 |
M |
|
Z-60B |
31 |
32 |
14 |
60 |
/ |
/ |
14X1.5 |
|
Z-60TB |
31 |
32 |
15 |
75 |
3.4 |
|
Z-60ZB |
30 |
32 |
0 |
/ |
/ |
|
Z-60ZQB |
30 |
32 |
0 |
75 |
3.4 |
|
Z-75B |
24 |
30 |
12 |
75 |
/ |
/ |
|
Z-75TB |
24 |
30 |
12 |
90 |
5.5 |
|
Z-75ZB |
24 |
30 |
0 |
/ |
/ |
|
Z-75ZQB |
24 |
30 |
0 |
90 |
5.5 |
|
Z-100B |
44 |
45 |
18 |
100 |
/ |
/ |
20X1.5 |
|
Z-100TB |
44 |
46 |
19 |
118 |
5.5 |
|
Z-100ZB |
43 |
45 |
34 |
/ |
/ |
|
Z-100ZQB |
43 |
45 |
44 |
118 |
5.5 |
|
Z-150B |
50 |
47 |
19 |
149 |
/ |
/ |
20X1.5 |
|
Z-150TB |
50 |
48 |
20 |
165 |
5.5 |
|
Z-150Z |
51 |
47 |
55 |
/ |
/ |
|
Z-150ZQ |
51 |
47 |
55 |
165 |
5.5 |
|
注：连接螺纹可按要求订货 |
使用与订货须知：
不锈钢耐震压力表不适用于外界有氧、氯、硝酸和过氯化氢等强氧化剂环境。
订货请说明名称、型号及测量范围 |
