产品概述
该产品由高性能压力传感器作为测量元件，通过压力传感器，把与液位深度成正比的液体静压力准确测量出来，并经过专用信号调理电路转换成标准(电流或电压)信号输出，建立起输出信号与液体深度的线性对应关系，实现对液体深度的精确测量。产品精度高、体积小、使用方便，直接投入液体中，即可测量出变送器末端到液面的液位高度。适用于石油、化工、电厂、城市供水、水文勘探领域的水位或液位测量与控制。

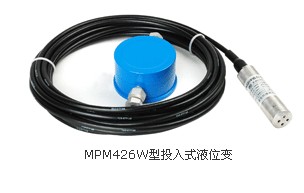

MPM426W型投入式液位变
产品特点
投入液体中的部分为全密封不锈钢结构，传感器与放大电路均在不锈钢全密封壳体内，防护等级为IP68；
•可选的接线盒为铸铝结构件，安装于方便接线的地方，防护等级为IP65；
•顶部不锈钢帽可拆卸，既可防止膜片的意外损伤，又便于定期清洗；
•MPM426W产品已取得CE认证；
•MPM426W型产品已获国家专利，专利号ZL00226955.4；
•MPM426W防爆型产品符合GB3836.4标准的ExiaⅡCT6要求，取得了防爆合格证；
•MPM426W船用型产品符合CCS《钢质海船入级规范》(2006)的要求，获得船用产品型式认可证书
性能参数
|
量程
|
MPM426W型
|
1、2、5、10、20、50、100、200mH2O
|
|
MPM436W型
|
0.5、1、2mH2O
|
|
允许过压
|
1.5倍满量程压力(MPM436W型：10倍满量程压力)
|
|
精度
|
MPM426W型
|
±0.25%FS(典型)±0.5%FS(最大)
|
|
MPM436W型
|
±0.5％FS(最小)±1.0％FS(最大)
|
|
稳定性误差
|
MPM426W型
|
±0.1%FS(典型)±0.2%FS(最大)量程＞20mH2O
|
|
±10mmH2O(典型)±20mmH2O(最大)量程≤20mH2O
|
|
MPM436W型
|
±5mmH2O(典型)
|
|
温度漂移
|
MPM426W型
|
|
零点漂移，±%FS/℃
|
灵敏度漂移，±%FS/℃
|
|
量程＞10mH2O
|
0.005(典型)
|
0.01(最大)
|
0.02(最大)
|
|
量程≤10mH2O
|
0.01(典型)
|
0.02(最大)
|
0.02(最大)
|
|
量程≤5mH2O
|
0.015(典型)
|
0.03(最大)
|
0.02(最大)
|
|
量程≤2mH2O
|
0.025(典型)
|
0.05(最大)
|
0.02(最大)
|
|
MPM436W型
|
≤±0.15％FS/10℃(-20℃～＋70℃)
|
|
≤±0.2％FS/10℃(-30℃～-20℃)
|
|
传输方式①
|
二线
|
三线
|
三线
|
|
电源电压
|
15～28VDC(本安型经安全栅供电)
|
15～28VDC
|
15～28VDC
|
|
输出信号
|
4～20mADC
|
0～10/20mADC
|
0/1～5/10VDC
|
|
负载(Ω)
|
＜(U-15)/0.02A
|
＜(U-15)/0.02A
|
＞5k
|
|
与介质接
触 材 料
|
壳体：不锈钢1Cr18Ni9Ti
|
密封件：氟橡胶
|
|
橡胶护套：丁腈橡胶
|
电缆：Φ7.2mm聚乙烯(或聚氨脂)通气电缆
|
|
膜片：不锈钢316L(MPM426W型)；96%氧化铝陶瓷(MPM436W型)
|
|
使用温度范围
|
MPM426W型
|
-10℃～80℃；本安型：-10℃～60℃
|
|
MPM436W型
|
-30℃～＋70℃；
|
|
贮存温度范围
|
-40℃～100℃(MPM426W型)；-30℃～85℃(MPM436W型)
|
|
防护等级
|
IP68 (传感器部分)；IP65 (接线盒部分)
|
|
防爆等级
|
ExiaⅡCT6
|
①MPM436W型仅提供两线制输出形式的变送器，供电12～30VDC，负载＜(U-12)/0.02A-Rwire(Ω)，式中U为供电电压，Rwire为导线电阻。
|

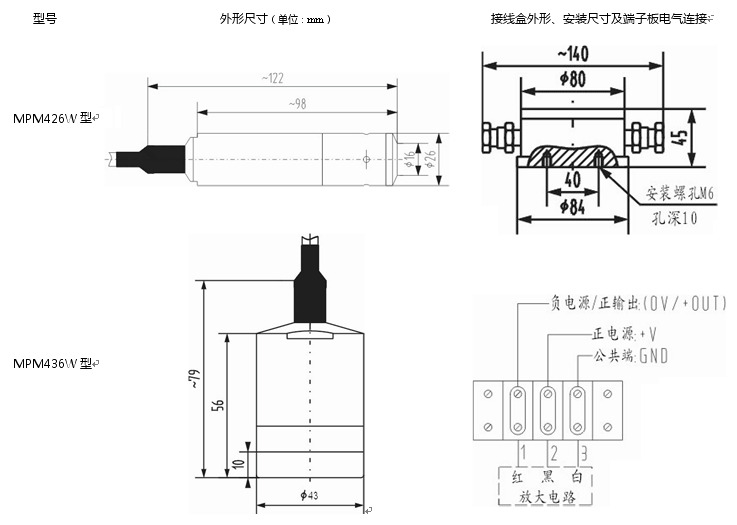

MPM426W
|
型投入式液位变送器
|
|
MPM436W
|
|
|
量程（mH2O）
|
[0～XmH2O]LL：电缆线长度，选用时建议L-X=（1～2）m
|
|
|
代号
|
输出信号
|
|
E
|
4～20mADC
|
|
F
|
1～5VDC
|
仅MPM426W
|
|
J
|
0～5VDC
|
|
Q
|
0～10mADC
|
|
U
|
0～20mADC
|
|
V
|
0～10VDC
|
|
|
代号
|
结构材料
|
|
隔离膜片
|
接口
|
壳体
|
仅MPM426W
|
|
22
|
不锈钢316L
|
不锈钢
|
不锈钢
|
|
24
|
不锈钢316L
|
不锈钢316L
|
不锈钢316L
|
|
25
|
钽
|
不锈钢
|
不锈钢
|
|
|
代号
|
附加功能
|
|
M1
|
0～100%线性指示表
|
|
Y
|
接线盒
|
|
i
|
本安防爆型ExiaⅡCT6
|
MPM426W，选项C1、C3、C5仅用
于压力测量时选择
|
|
C1
|
M20×1.5外螺纹压力接口，端面密封
|
|
C3
|
G1/2外螺纹压力接口
|
|
C5
|
M20×1.5外螺纹压力接口，水线密封
|
|
T
|
船用
|
|
F1
|
固定法兰
|
|
|
|
|
MPM426W
|
[0～3mH2O]5
|
E
|
22
|
YiC1
|
完整的型号规格
|
选型提示
1、被测介质应与接触产品部分的材料相兼容，同时需要注明被测介质在测量状态时的密度(水除外)。
2、电缆线材质有两种，聚氨脂较为柔软，耐磨性好，可选择使用。在没有特殊注明要求的情况下，按聚乙烯电缆材料供货。
3、产品安装于多雷地区时，订货时应注明“防雷”，同时建议用户在现场加装防雷击保护装置，并确保产品及电源可靠接地。
4、若订购的MPM436W产品，其满量程折算＜0.5mH2O时，本公司提供1.0级精度的产品；
5、特殊要求，敬请与本公司商洽，并在订单中注明。
|
