MPM281型高稳压阻式OEM压力敏感元件是一种带隔离、并经过精密补偿的高稳定性硅压阻式压力测量元件。其中硅压阻式敏感元件选用具有专利技术的高稳定性扩散硅元件，采用外径Ф19mm的316L全不锈钢结构进行封装。通过精密修调后的厚膜电路对压力敏感元件进行了宽温度范围的温度补偿和零点偏差修正。被测压力经过316L隔离膜片和内部介质传递到硅压阻式敏感元件上，实现了压力到电信号的精确转换。
MPM281型产品在本公司自动化生产线上经过了严格的检验和筛选，并经过了反复考核和测试，产品可以广泛应用于各种高要求的压力测量场合。
|
|
•测量范围0～35kPa…70MPa
•具有表压、绝压和密封表压形式
•恒流源供电
•隔离式结构，适用于多种流体介质

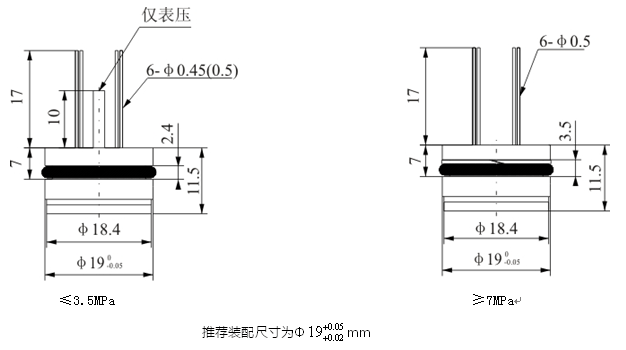

•Φ19mm标准OEM压力敏感元件
•全不锈钢316L材质
•宽温度补偿范围-10℃～+80℃
•长期稳定性可达0.1%FS/年
产品用途
•工业过程控制 •液位测量 •气体、液体压力测量
•压力检测仪表 •压力校准仪器 •液压系统及开关
•制冷设备和空调系统 •航空航海检测
|
|
电气性能
供电电源：≤2.0mADC
电气连接：镀金柯伐管脚或100mm硅橡胶软导线
共模电压输出：输入的50%(典型值)
输入阻抗：3kΩ～8kΩ
输出阻抗：3.5kΩ～6kΩ
响应时间(10%～90%)：<1ms
绝缘电阻：100MΩ，100VDC
允许过压：1.5倍满量程
结构性能
膜片材质：不锈钢316L
壳体材质：不锈钢316L
管脚引线：镀金柯伐
密 封 圈：氟橡胶
净 重 量：约16克
环境条件
位置影响：在任何方向偏离90°，零点变化≤0.05%FS
振 动：在10gRMS，(20～2000)Hz条件下无变化
冲 击：100g，11ms
介质兼容性：对不锈钢和氟橡胶兼容的液体或气体
基准条件
介质温度：(35±1)℃
环境温度：(35±1)℃
振 动： 0.1g(1m/s/s)Max
湿 度：(50%±10%)RH
环境压力：(86～106)kPa
电 源：(1.5±0.0015)mADC
基本参数
|
项目* |
最小 |
典型 |
最大 |
单位 |
|
非 线 性 |
|
±0.2 |
±0.25 |
%FS,BFSL |
|
重 复 性 |
|
±0.05 |
±0.075 |
%FS |
|
迟滞 |
|
±0.05 |
±0.075 |
%FS |
|
零点输出 |
|
|
±2 |
mVDC |
|
满量程输出 |
70 |
|
|
mVDC |
|
零点温度误差 |
|
±0.75 |
±1.0 |
%FS,参比35℃ |
|
满度温度误差 |
|
±0.75 |
±1.0 |
%FS,参比35℃ |
|
补偿温度范围 |
-10～80 |
℃ |
|
工作温度范围 |
-40～125 |
℃ |
|
贮存温度范围 |
-40～125 |
℃ |
|
长期稳定性误差 |
|
±0.1 |
±0.2 |
%FS/年 |
|
*在基准条件下测试 | |
|
|
|
|

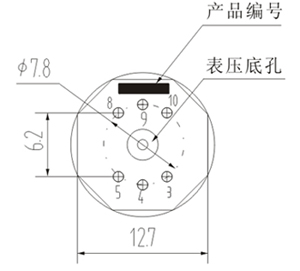

管脚 |
电气定义 |
导线颜色 |
|
4 |
正输出(+OUT) |
红色 |
|
8 |
正输入(+IN) |
黑色 |
|
5 |
负输入(-IN) |
黄(白)色 |
|
9 |
负输出(-OUT) |
兰色 | |
| MPM281 |
型高稳压阻式OEM压力敏感元件 |
| |
量程编码 |
测量范围(kPa) |
备注 |
量程编码 |
测量范围(MPa) |
备注 |
| 0A |
0～35 |
G |
12 |
0～2 |
G.A |
| 02 |
0～70 |
G.A |
13 |
0～3.5 |
G.A.S |
| 03 |
0～100 |
G.A |
14 |
0～7 |
S |
| 07 |
0～200 |
G.A |
15 |
0～10 |
S |
| 08 |
0～350 |
G.A |
17 |
0～20 |
S |
| 09 |
0～700 |
G.A |
18 |
0～35 |
S |
| 10 |
0～1000 |
G.A |
19 |
0～70 |
S |
| |
代号 |
压力类型 |
| G |
表压 |
| A |
绝压 |
| S |
密封表压 |
| |
代号 |
压力连接 |
| 0 |
O形橡胶圈密封 |
| |
代号 |
温度补偿方式 |
| L |
激光调阻补偿 |
| M |
提供补偿电阻值 |
| |
代号 |
电气连接 |
| 1 |
φ0.45(φ0.5)mm镀金柯伐引脚 |
| 2 |
4色100mm硅橡胶软导线 |
| |
代号 |
特殊测量 |
| Y |
表压用于负压测量 |
| |
|
| MPM281 |
07 |
G |
0 |
L |
1 |
Y |
完整的型号规格 |
选型提示：
1.压力敏感元件的装配方式推荐用“悬浮式”结构，避免在其端面压紧密封，防止影响压力敏感元件的稳定性。
2.注意保护压力敏感元件前端的隔离膜片和后端的陶瓷厚膜补偿电路板，以免碰伤影响压力敏感元件的性能或造成压力敏感元件的损坏。
3.当温度范围超出氟橡胶的使用温度范围或在恶劣介质下应用时，请与本公司联系。 |
| |
