MPM4528型高温压力变送器适用于高温介质的压力测量，作用在感压膜片上的压力通过充油毛细管被传递到硅测量元件上。毛细管通过空气的热耗散作用，可以将介质接触端的高温降低至接近环境温度。这样的设计既不需要其他辅助冷却装置（如水冷），同时又能发挥扩散硅传感器的性能优势。高精度的一体化放大电路可提供与压力成比例的电压或电流信号。该变送器采用全焊接结构形式，防护等级为IP65，耐腐蚀性好，可广泛适用于各种高温介质的压力测量。
|
|
•扩散硅充油压力传感器
•低压特性良好
•高温达300℃压力测量
•具有齐平膜片结构，适合于医疗卫生行业应用
•数字化温度补偿和线性修正
|
|
压力量程： 0～100kPa……2MPa
过 压： 1.5倍满量程压力
压力类型： 表压型或绝压型
产品精度： ≤±0.5%FS (非线性、重复性、迟滞)
介质温度： 25℃～300℃
环境温度： -20℃～80℃
零点温度系数：＜0.04%FS/℃
灵敏度温度系数：＜0.03%FS/℃
贮存温度： -40℃～125℃
供电电源： 8～28VDC 8～28VDC
输出信号： 4～20mADC 1～5VDC
传输方式： 二线 三线
负载电阻（Ω）：≤（U-8）/0.02 ＞5k

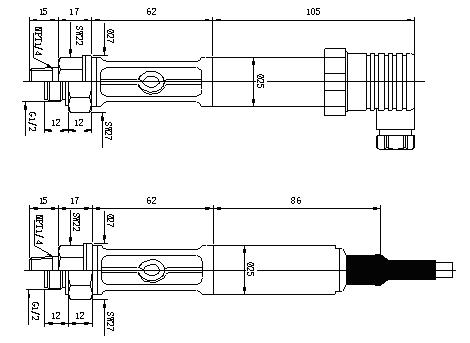

压力连接： G1/2 1/4NPT
与介质接触的材料：不锈钢1Cr18Ni9Ti或316L
壳体：不锈钢1Cr18Ni9Ti
膜片：不锈钢316L
毛细管长度：50mm
防护等级： IP65
电气连接： 进口防爆插头座或电缆1.5米
安 装： 建议水平位置
|
|
|
接插件的接线定义：
|
插脚 |
二线 |
三线 |
|
1 |
正电源：+V（黑色） |
正电源：+V（黑色） |
|
2 |
负电源：0V（红色） |
公共端：GND（白色） |
|
3 |
空 |
正输出：+OUT（红色） |
电缆导线的电气定义：
|
导线颜色 |
二线 |
三线 |
|
黑色导线 |
正电源：+V |
正电源：+V |
|
红色导线 |
负电源：0V |
正输出：+OUT |
|
白色导线 |
空 |
公共端：GND |
|
|
MPM4528 |
型高温压力变送器 |
|
|
量程 |
测量范围： 0 ～ 100kPa …… 2MPa |
|
[0 ～ X] kPa 或 MPa |
X ：实际测量量程 |
|
|
代号 |
输出信号 |
|
E |
4 ～ 20mADC |
|
F |
1 ～ 5VDC |
|
|
代号 |
结构材料 |
|
隔离膜片 |
接口 |
壳体 |
|
22 |
不锈钢 316L |
不锈钢 |
不锈钢 |
|
|
代号 |
附加功能 |
|
B1 |
接插件连接输出 |
|
B2 |
电缆线连接输出 线长 1.5 米 |
|
U |
UL 认证产品 |
|
P |
齐平膜型 G1/2 外螺纹压力接口 |
|
C6 |
1/4NPT 外螺纹压力接口 |
|
G |
表压型 |
|
A |
绝压型 |
|
|
|
|
MPM4528 |
[0 ～ 100] kPa |
E |
22 |
B1PG |
完整的型号规格 |
选型提示
1、毛细管冷却效果会因环境温度影响而有所不同。
2、特殊要求，敬请与本公司商洽，并在订单中予以注明。 |
| |
