MPM486型HART协议智能压力变送器是一款高精度、高稳定性、多参数、4位半LCD显示的智能压力测量产品，符合HART协议。用户能够利用HART通讯器对过程中运行的HART仪表进行管理、调整或者监测过程变量，亦可使用按键进行现场组态，操作方便。
该产品采用数字技术在传感器制造领域的最新应用成果，结合国际最先进的压力变送器设计制造技术，精密数字化温度补偿和非线性修正技术，安全可靠的防爆结构设计和标准化的信号输出，精度高，量程覆盖范围宽，适用于需要对流体压力进行精密测量的场所。
该产品为两线制方式工作，可直接替代模拟两线制4～20mADC输出变送器。可与ROSEMOUNT 275型及麦克公司 MS-H375型手操器进行数字通讯。电磁辐射符合IEC801标准要求。
|
•4～20mA电流输出叠加HART协议数字通讯（两线制）；
•采用数字补偿及非线性修正技术；
•-10℃～80℃数字化宽温度补偿；
•具有本地、远程零点、量程调校功能；
•现场可按键操作，方便组态；
•防护等级IP65。
|
|
量程编码 |
02 |
03 |
07 |
08 |
09 |
10 |
12 |
13 |
14 |
15 |
17 |
18 |
19 |
20 |
|
单位 |
kPa |
MPa |
|
测量范围 |
0-20
～
0-70 |
0-30
～
0-100 |
0-60
～
0-200 |
0-100
～
0-350 |
0-200
～
0-700 |
0-0.3
～
0-1.0 |
0-0.6
～
0-2.0 |
0-1.0
～
0-3.5 |
0-2.0
～
0-7.0 |
0-3.0 ～
0-10. |
0-4.0
～
0-20 |
0-8.0
～
0-35 |
0-16
～
0-70 |
0-20
～
0-100 |
|
上限值 |
70 |
100 |
200 |
350 |
700 |
1.0 |
2.0 |
3.5 |
7.0 |
10 |
20 |
35 |
70 |
100 |
|
过范围 |
100 |
150 |
300 |
500 |
1000 |
1.5 |
3.0 |
5.0 |
10 |
15 |
30 |
52 |
100 |
110 |
所有中间量程模拟输出变送器(不过压)用基本量程扩展实现。
量程缩放最小为基本量程的1/5。
精 度：≤±0.1 %FS①②
零位温度误差：≤±0.25 %FS(全工作温度范围内)
满度温度误差：≤±0.25 %FS(全工作温度范围内)
长期稳定性： ≤±0.25 %FS/年
补偿温度： -10～80℃
工作温度：-20℃～80℃
存储温度：-40℃～85℃
供 电：(12～36) VDC
数字输出：(4～20)mADC输出叠加HART协议数字通讯
显 示：LCD显示，两键操控
阻 尼：(0～32)s
负载能力：(U-12V)/0.02Ω
绝 缘：100MΩ/50V
振 动：20g，(20～5000)Hz
冲 击：20g，11ms
膜 片：不锈钢316L/钽
压力接口：不锈钢1Cr18N9Ti/哈氏合金C
O形密封圈：氟橡胶
重 量：约1.7kg
①精度：基本量程下非线性、迟滞、重复性的方和根。
②在量程进行缩放的情况下，精度≤±0.25%。
|
|
|
|

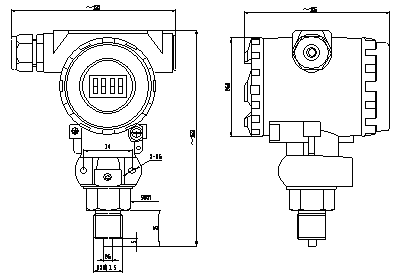

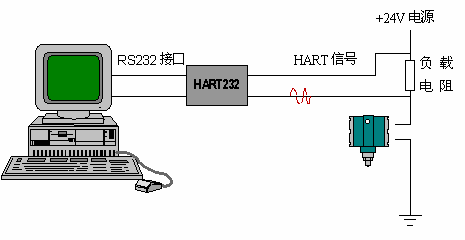

变送器与计算机连接示意图

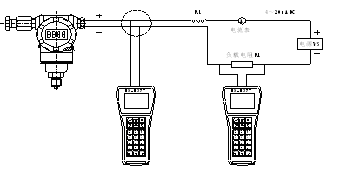

变送器与手操器的连接示意图
辅助软件

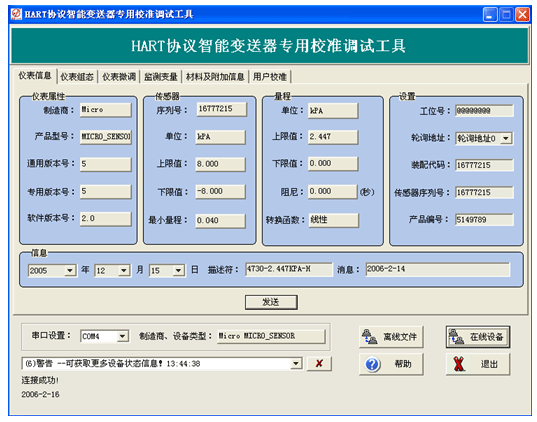

变送器软件
通过MS-HART232转换模块，客户可以对HART协议型变送器进行软件调试及校准。
|
|
MPM486 |
型HARTâ协议智能压力变送器 |
|
|
量程 |
测量范围kPa或MPa |
|
[0～X] kPa
或MPa |
02 |
0～20…70kPa |
13 |
0～1.0…3.5MPa |
|
03 |
0～30…100kPa |
14 |
0～2.0…7.0MPa |
|
07 |
0～60…200kPa |
15 |
0～3.0…10.0MPa |
|
08 |
0～100…350kPa |
17 |
0～4.0…20.0MPa |
|
09 |
0～200…700kPa |
18 |
0～8.0…35.0MPa |
|
10 |
0～0.3…1.0MPa |
19 |
0～16.0…70.0MPa |
|
12 |
0～0.6…2.0MPa |
20 |
0～20.0…100.0MPa |
|
|
|
代号 |
输出信号 |
|
E |
4～20mADC叠加HARTâ协议数字通讯(两线制) |
|
|
代号 |
结构材料 |
|
隔离膜片 |
接口 |
壳体 |
|
22 |
不锈钢316L |
不锈钢 |
铝合金 |
|
25 |
钽 |
不锈钢 |
铝合金 |
|
35 |
钽 |
哈氏合金C |
铝合金 |
|
|
代号 |
附加功能 |
|
C1 |
M20×1.5外螺纹压力接口，端面密封 |
|
C3 |
G1/2外螺纹接口 |
|
C5 |
M20×1.5外螺纹压力接口，水线密封 |
|
P |
齐平膜片型，G1/2外螺纹压力接口 |
|
G |
表压型 |
|
S |
密封表压型 |
|
A |
绝压型 |
|
|
|
|
MPM486 |
|
[0～200]kPa |
E |
22 |
C1G |
完整的型号规格 |
选型提示
1、齐平膜片型变送器的测量范围为0～70kPa…35MPa。
2、特殊要求，敬请与本公司商洽，并在订单中予以注明。
|
| |
