MDM390型压阻式差压传感器是把OEM差压敏感元件封装于正、负腔压力接口均为G1/4内螺纹的不锈钢全焊接结构的壳体内而构成，可通过G1/4内螺纹压力接口安装在测量管道上或通过引压管连接，采用电缆引线方式。广泛应用于工业过程控制，流量测量，医用仪器，空气动力测量，液压、气动设备等领域。
|
•OEM差压传感器；
•全固态隔离、高可靠性、高稳定性、高精度；
•恒流源供电；
•耐静压高达20MPa；
•标准G1/4内螺纹接口；
•适用液体、气体等介质的差压测量；
•体积小巧。 |
|
@1.5mADC，25℃ |
|
量程 |
0～35kPa…3.5MPa |
|
零位输出 |
≤2mVDC |
|
输出信号 |
≥70mVDC |
|
正端过压 |
2倍满量程 |
|
负端过压 |
1倍满量程或1MPa(取最小值) |
|
静压 |
≤20MPa |
|
静压影响 |
≤0.05mV/100kPa |
|
精度① |
±0.25%FS(典型) |
±0.5%FS(最大) |
|
零点温漂 |
＜±0.05mV/℃ |
|
满度温漂 |
＜±0.01%FS/℃ |
|
长期稳定性 |
±0.3%FS/年(典型) |
±0.5%FS/年(最大) |
|
补偿温度 |
0℃～50℃ |
|
工作温度 |
-30℃～100℃ |
|
贮存温度 |
-40℃～100℃ |
|
响应频率 |
正压腔＜3kHz |
负压腔＜2kHz |
|
波纹膜片 |
不锈钢316L |
|
壳体 |
不锈钢1Cr18Ni9Ti |
|
O型密封圈 |
氟橡胶 |
|
电缆 |
Φ7.2mm聚乙烯电缆 |
|
绝缘电阻 |
100MΩ，100VDC |
|
防护等级 |
IP65 | |
|
|
|

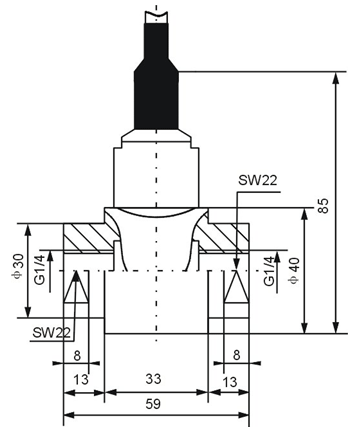

导线颜色 |
连接 |
|
黑色 |
正输入(+IN) |
|
黄色 |
负输入(-IN) |
|
白色 |
负输入(-IN) |
|
红色 |
正输出(+OUT) |
|
兰色 |
负输出(-OUT) | |
|
MDM390 |
型压阻式差压传感器 |
|
|
量程编码 |
测量范围 |
|
0A |
0～35kPa |
|
02 |
0～70kPa |
|
03 |
0～100kPa |
|
07 |
0～200kPa |
|
08 |
0～350kPa |
|
09 |
0～700kPa |
|
10 |
0～1000kPa |
|
12 |
0～2000kPa |
|
13 |
0～3500kPa |
|
|
|
MDM390 |
07 |
完整的规格型号 |
选型提示
1、为了确保传感器安全可靠运行，建议在被测点与传感器之间安装三阀组，保证被测介质缓慢均匀地加在差压传感器的正、负压腔上。
2、差压传感器推荐水平安装。
3、使用时注意差压传感器的量程和耐静压值是否满足被测差压点的相应要求。
4、电缆长度：标准产品提供1.5m电缆，超过1.5m部分按长度收费。
5、严禁负压腔受压高于正压腔受压。
|
| |
