MSB9458型多屏压力、液位显示仪是能接收最多8路标准信号、显示8屏信息，输出8路标准信号的测控仪表。它也可以选择其中任意两路标准信号运算差值同时进行显示和输出。适用于石油、电力、水利、城市防洪、生活供水等行业需处理多路信息的场合，特别用于水电、化工领域容器或拦污栅等现场的压力、液位及其差值的测量、显示、控制和信号输出。
|
•可同时接入8路变送器；
•可以对十六个信息(8只变送器和8个差值信息)中的任意八个进行显示，同时输出无源隔离的4～20mA或0/1～5VDC信号；
•可对八个显示信息设定上下限控制点；
•双端口通信，进行RS232/CAN远程或RS485/CAN远程通信，可灵活地进行网络化应用；
•利用远程通信接口，可实现4000m远程数据传输；
•最大显示值可达-1999～999999，有效显示值-1999～9999；
•可任意设置“基点”值(即变送器零位时仪表要显示的值或变送器安装的海拔高度)；
•可对仪表进行无源调校；
•安装方便，I型为盘装机箱；II型为标准19英寸机箱，可做盘式安装或台式安装。 |
|
变送器类型：各种标准输出的压力、液位、差压变送器
变送器供电：24VDC、300mA
输入灵敏度：每字1μA或每字0.1mV
零位稳定度：±(0.4μA±0.005%零位失调电流)/K
A/D速度： 每秒30次
内在分解度：24位
显示范围： -1999～9999(最大显示值-1999～999999)
非线性误差：0.02%
显示方式： 七段显示数码管，Ⅰ型为：13mm(0.5英寸)；Ⅱ型为：9mm(0.36英寸)
显示定义： 第一位为仪表状态位，第二位为符号位，后六位为测量值位
数显强度： 超高亮度红色数码管
指 示 灯： 多只指示灯，指示运行状态
可配远传数字接口：通信距离最大4000米
电 源： 220VAC、50Hz 消耗功率：20W
环境温度： -10℃～50℃ 环境湿度：(0～90%)RH
|
|
(单位：mm)

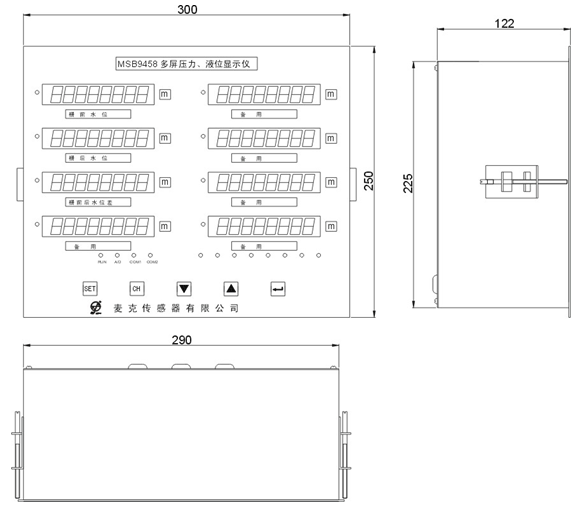

MSB9458Ⅰ型外形图及开孔尺寸
显示屏左侧从上到下依次为0～3(8～B)通道，右侧从上到下依次为4～7(C～F)通道。0～7通道为采样通道，8～F通道为做差通道。
MSB9458Ⅱ型外形图及开孔尺寸
显示屏上部从左到右依次为0～3(8～B)通道，下部从左到右依次为4～7(C～F)通道。0～7通道为采样通道，8～F通道为做差通道。
|
|

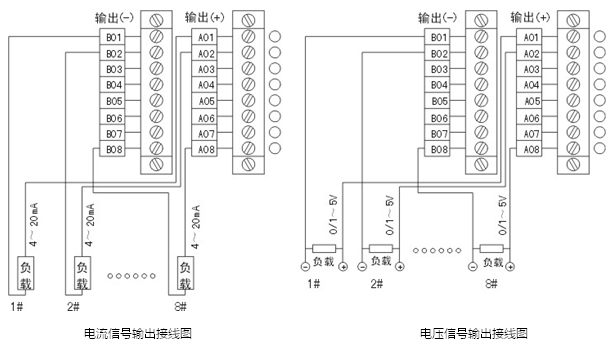

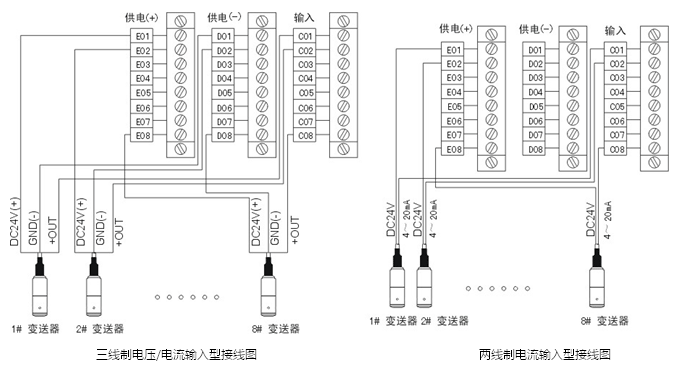

接线端子图
MSB9458Ⅰ型接线端子图
MSB9458Ⅱ型接线端子图

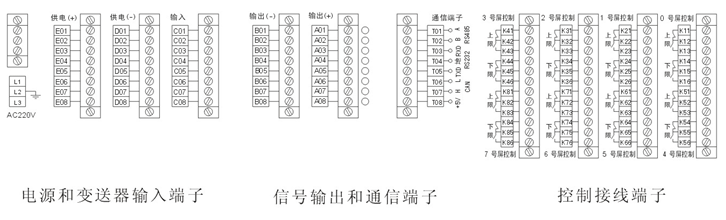

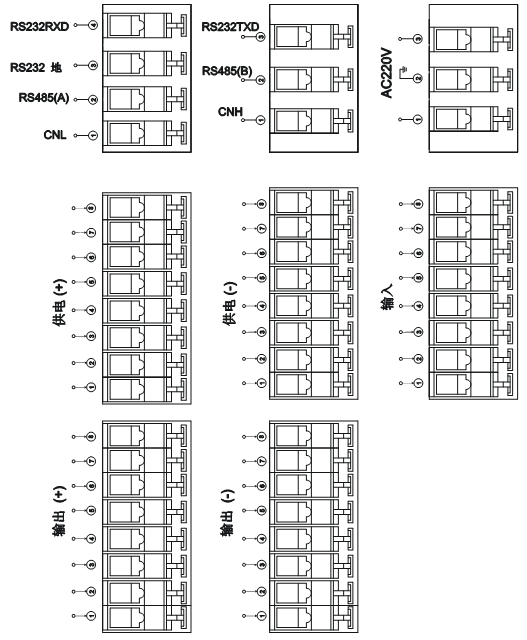

后端子板接线端子图
典型应用

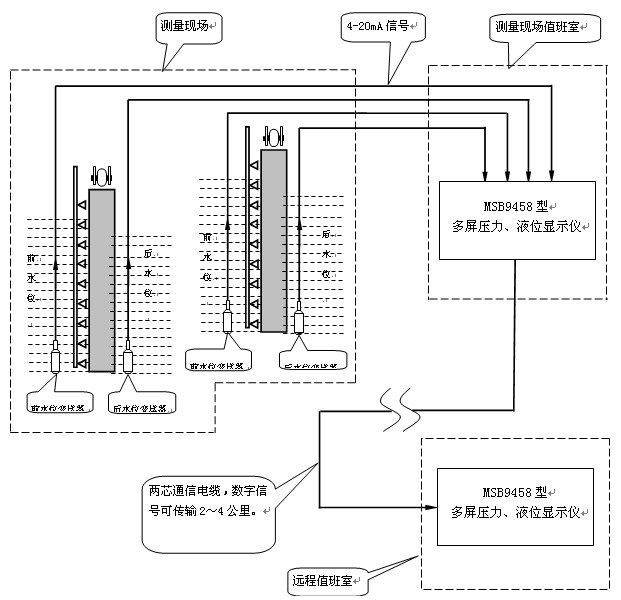

水位信息测量典型应用

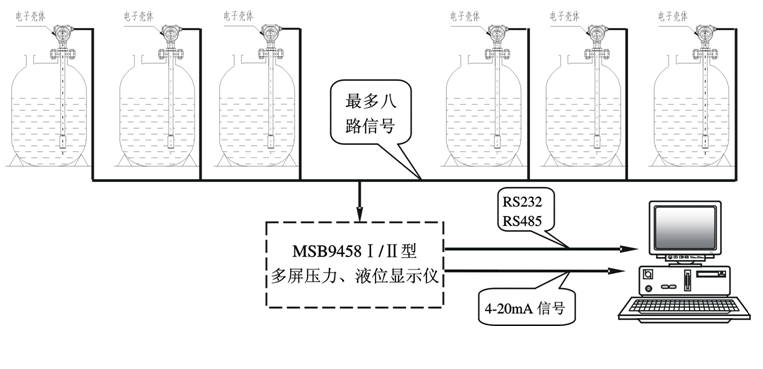

罐区油位信息测量典型应用
|
|
MSB9458 |
型多屏压力液位显示仪 |
|
|
代号 |
外形结构(宽×高×深) |
|
Ⅰ |
(300×250×122)mm |
|
Ⅱ |
(483×132×312)mm |
|
|
代号 |
通讯方式选择 |
|
R1 |
CAN远程通信接口 |
|
R2 |
RS232 |
|
R3 |
CAN远程通信接口＋RS232 |
|
R4 |
RS485 |
|
R5 |
CAN远程通信接口＋RS485 |
|
|
代号 |
选择输入信号类型 |
|
xE |
电流输入型，x为0～8中任意数，
表示0～8路电流信号 (4～20mA/0～10mA/0～20mA) |
|
xF |
电压输入型，x为0～8中任意数，
表示0～8路电压信号 1～5V/0～5V/0～10V) |
|
|
代号 |
输出信号类型及路数 |
|
|
缺省为无信号输出 |
|
xⅠ |
x为1～8中任意数，表示1～8路4～20mA电流信号 |
|
xⅡ |
x为1～8中任意数，表示1～8路0～5V电压信号 |
|
xⅢ |
x为1～8中任意数，表示1～8路1～5V电压信号 |
|
|
代号 |
选择控制输出 |
|
Jn |
n为0～8中任意数，表示0～8路控制输出 |
|
代号 |
单位 |
|
kPa |
千帕 |
|
MPa |
兆帕 |
|
m |
米水柱高度 |
|
|
|
|
MSB9458 |
Ⅱ |
R4 |
5E |
7I |
J4 |
m |
完整的型号规格 |
选型提示
1、输入、输出信号及控制对应通道号需注明。
2、通信协议，遵守“麦克公司变送器通信指令集”，也可根据特殊用户要求提供兼容原DCB9518系列协议。
3、选择R1、R3、R5通讯方式，请以文字形式注明收发应用方式。
|
| |
