MSB9438型多屏压力、液位显示仪是能接收2路标准输入信号、显示3屏信息，其中第三屏为第一屏与第二屏的差值，并可输出3路标准信号对应值的显示仪表。适用于石油、电力、水利、城市防洪、生活供水等行业需处理多路信息的场合，特别是用于水电、化工领域容器及工业现场压力、液位及其差值的测量、显示、控制和信号输出。
|
•最多可同时配接2只变送器，可显示3个信息；
•最多可处理3个信息(2只变送器，1个差值)，显示3个信息，同时输出有源隔离的4～20mADC或0/1～5VDC信号；
•可对3个显示信息设定上下限控制点；
•双端口通信，进行RS232/CAN远程或RS485/CAN远程通信，可灵活地进行网络化应用；
•其中特殊远程通信接口，可实现远程数据传输；
•最大显示值可达-1999～999999，有效显示值可达-1999～9999；
•可任意设置“基点”值(即变送器零位时仪表要显示的值或变送器安装的海拔高度)；
•可对仪表进行无源调校；
•安装方便，可做盘式或台式安装。
|
|
变送器类型：各种标准输出的压力、液位、差压变送器
变送器供电：24VDC、300mA
输入灵敏度：每字1μA或每字0.1mV
零位稳定度：±(0.4μA±0.005%零位失调电流)/K
A/D速度： 每秒30次
内在分解度：24位
显示范围： -1999～9999(最大显示值–1999～999999)
非线性误差：±0.02%
显示高度： 13mm(0.5英寸)
数字显示： 七段显示数码管
显示定义： 第一位为仪表状态位，第二位为符号位，后六位为测量值位
数显强度： 超高亮度红色数码管
可配远传数字接口：通信距离最大4000米
电 源： 220VAC、50Hz
消耗功率： 8W
环境温度： -10℃～50℃
环境湿度： (0～90%)RH
|
|

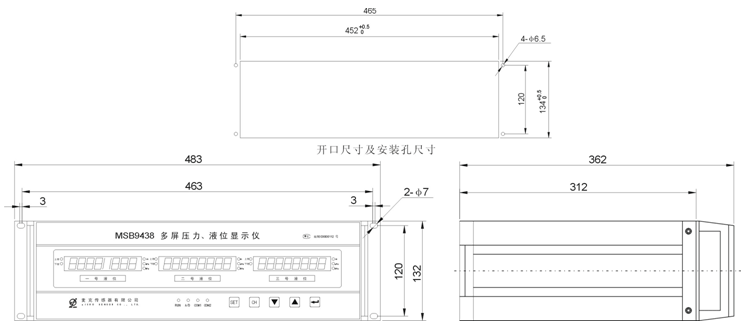

(单位：mm)
|
|

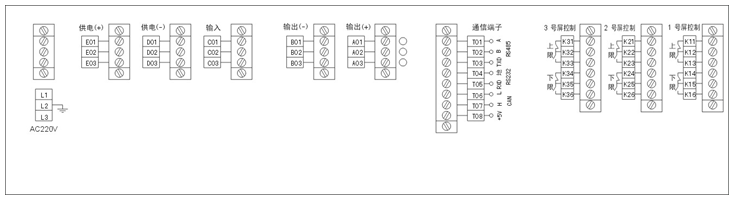

接线端子图

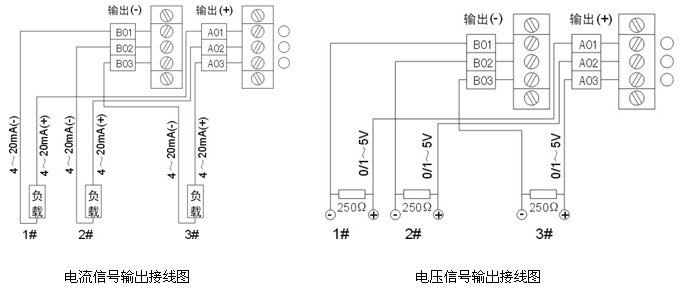

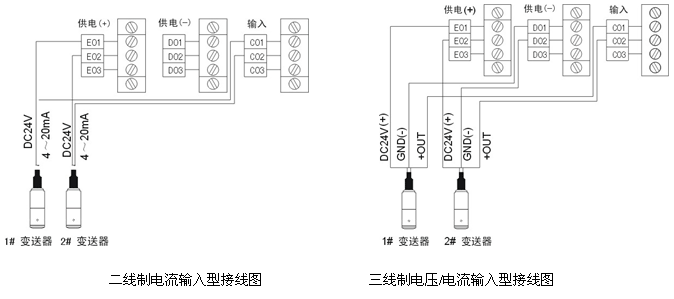

电源和变送器输入端子 信号输出和通信端子 控制接线端子
应用示例

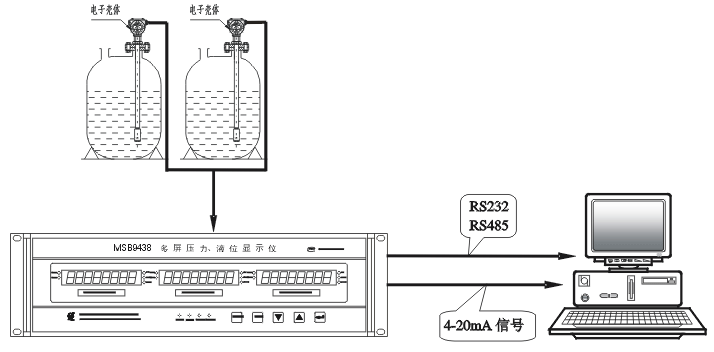

罐区油位信息测量典型应用

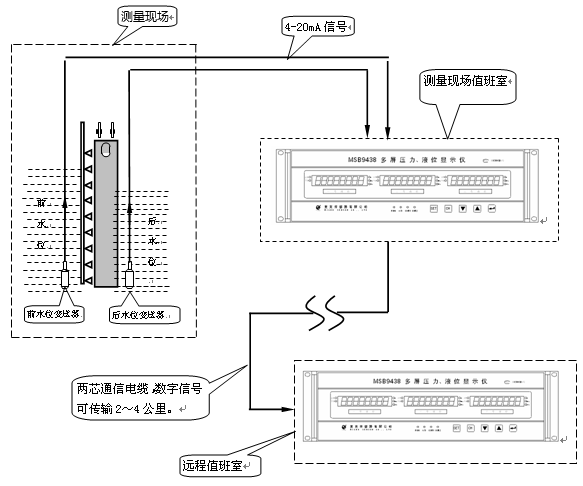

水位信息测量典型应用
|
|
MSB9438 |
型多屏压力液位显示仪 |
|
|
代号 |
通讯方式选择 |
|
R1 |
CAN远程通信接口(单向) |
|
R2 |
RS232 |
|
R3 |
CAN远程通信接口＋RS232 |
|
R4 |
RS485 |
|
R5 |
CAN远程通信接口＋RS485 |
|
|
代号 |
选择输入信号类型 |
|
xE |
电流输入型，x为0～2中任意数，
表示0～2路电流信号 (4～20mA/0～10mA/0～20mA) |
|
xF |
电压输入型，x为0～2中任意数，
表示0～2路电压信号 (1～5V/0～5V/0～10V) |
|
|
代号 |
输出信号类型及路数 |
|
|
缺省为无信号输出 |
|
xⅠ |
x为1～3中任意数，表示1～3路4～20mA电流信号 |
|
xⅡ |
x为1～3中任意数，表示1～3路0～5V电压信号 |
|
xⅢ |
x为1～3中任意数，表示1～3路1～5V电压信号 |
|
|
代号 |
选择控制输出 |
|
Jn |
n为0～3中任意数，表示0～3路控制输出 |
|
|
代号 |
单位 |
|
kPa |
千帕 |
|
MPa |
兆帕 |
|
m |
米水柱高度 |
|
|
|
|
MSB9438 |
R4 |
2E |
3Ⅰ |
J2 |
m |
完整的型号规格 |
选型提示
1、输入、输出信号及控制对应通道号需注明。
2、通信协议遵守“麦克公司数字化变送器通信指令集”。
|
| |
