PD110型信号电涌保护器，采用铝合金外壳，外形美观、安装接线方便、维护简单，能在较恶劣的环境下长期稳定工作。使用于双绞线连接设备或网络等数据系统电子设备，能防止雷电或工业噪声等产生的感应电压、过电流现象和其它瞬间浪涌电压对系统或设备造成永久性损坏或瞬间中断等。一般用于数据传输线、监控线路、仪器仪表线路、各类音频信号传输线。
|
•多级保护；
•残压极低；
•传输性能优异；
•响应速度快；
•寿命长等特点。 |
|
工作电压
(V) |
传输速率
(bit/s) |
插入损耗
(db) |
流通量
8/20us(kA) |
限制电压
10/700us(V) |
接口型号 |
被保护芯线 |
外形尺寸
L×W×H(mm) |
|
24 |
200K |
≤0.5 |
≤5 |
≤40 |
接线端子 |
一对线 |
73×25×35 |
使用环境
1、工作温度：-25℃～+70℃；
2、存储温度：-40℃～+85℃；
3、相对湿度：不大于95%；
4、室内运行，或在没有雨雪侵袭的地方。
|
|
|
|
|
注意事项

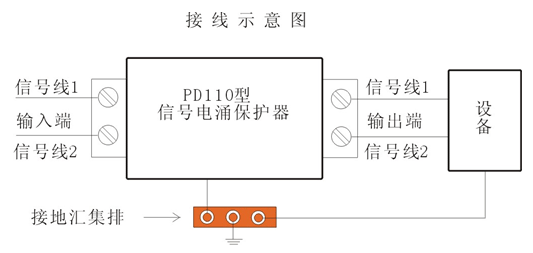

1、保护器串联在信号通道和被保护设备之间。
2、保护器输入、输出端为接线端子，输入端“IN”与信号通道相连，输出端“OUT”与被保护设备接口相连，接头应连接牢靠，不能接反。
3、保护器底部标识为接地端的应接地线，地线的螺杆上配有接线叉，用于接地汇集排与信号SPD地线的连接，接好地线后，务必要旋紧螺钉。接地线选用4mm2以上的铜线，地线到接地汇集排的长度应小于1m且尽量粗短，接地电阻应小于10Ω。 |
| |
