特点 0510-82845021 15161522622 |
|
◎ 上下限报警继电器输出
◎ 红色高亮数码管14.2mmH
◎ 输入0-5A（电流互感器）可在0-9999间调整满刻度
◎ 输入75 mV(电流分流器)可在100-9999间调整满刻度
◎ 光电隔离模拟4-20mA变送输出 |
| 一、 型号及含义 |
|
|
|
| 二、 交流电压测量 |
|
型号 |
量程 |
分辩力 |
输入阻抗 |
测量不准确度 |
输入极限 |
|
DB4-PAV10 |
0-9.999V |
1mA |
≤ 2MΩ |
±0.5%F.S±2digit |
1.2 F.S |
|
DB4-PAV100 |
0-99.99V |
10mA |
≤ 2MΩ |
±0.5%F.S±2digit |
1.2 F.S |
|
DB4-PAV600 |
0-600.0V |
100mA |
≤ 2MΩ |
±0.5%F.S±2digit |
1.2 F.S | |
| 三、 交流电流测量 |
|
型号 |
量程 |
分辩力
| 互感器变比 |
测量不准确度 |
输入极限 |
|
DB4-PAA0.2 |
0-200.0mA |
100uA |
直接输入 |
±0.5%F.S±2digit |
500mA |
|
DB4-PAA5 |
0-5.000A |
1mA |
直接输入 |
±0.5%F.S±2digit |
7A |
|
DB4-PAA20 |
0-20.00A |
10mA |
20A：5A |
±0.5%F.S±2digit |
1.2 F.S |
|
DB4-PAA50 |
0-50.00A |
10mA |
50A：5A |
±0.5%F.S±2digit |
1.2 F.S |
|
DB4-PAA100 |
0-100.0A |
100mA |
100A：5A |
±0.5%F.S±2digit |
1.2 F.S |
|
DB4-PAA150 |
0-150.0A |
100mA |
150A：5A |
±0.5%F.S±2digit |
1.2 F.S |
|
DB4-PAA200 |
0-200.0A |
100mA |
200A：5A |
±0.5%F.S±2digit |
1.2 F.S | |
| 四、 直流电流测量 |
|
型号 |
量程 |
分辩率 |
互感器变比 |
测量不准确度 |
输入极限 |
| DB4-PDA0.02 |
0-20.00mA |
10uA |
直接输入 |
±0.5%F.S±2digit |
100mA |
| DB4-PDA0.2 |
0-200.0mA |
100uA |
直接输入 |
±0.5%F.S±2digit |
1A |
| DB4-PDA5 |
0-5.000A |
1mA |
直接输入 |
±0.5%F.S±2digit |
5A |
| DB4-PDA20 |
0-20.00A |
10mA |
20A:75mV |
±0.5%F.S±2digit |
1.2 F.S |
| DB4-PDA50 |
0-50.00A |
10mA |
50A:75mV |
±0.5%F.S±2digit |
1.2 F.S |
| DB4-PDA100 |
0-100.0A |
100mA |
100A:75mV |
±0.5%F.S±2digit |
1.2 F.S |
|
DB4-PDA150 |
0-150.0A |
100mA |
150A:75mV |
±0.5%F.S±2digit |
1.2 F.S |
| DB4-PDA200 |
0-200.0A |
100mA |
200A:75mV |
±0.5%F.S±2digit |
1.2 F.S | |
| 五、 直流电压测量 |
|
型号 |
量程 |
分辩率 |
输入阻抗 |
测量不准确度 |
输入极限 |
| DB4-PD0.1 |
0-99.99mV |
10uV |
≤2MΩ |
± 0.5%F.S±2digit |
2V |
|
DB4-PDV10 |
0-9.999V |
1mV |
≤2MΩ |
± 0.5%F.S±2digit |
20V |
|
DB4-PDV100 |
0-99.99V |
10mV |
≤2MΩ |
± 0.5%F.S±2digit |
500V |
|
DB4-PDV600 |
0-600.0V |
100mV |
≤2MΩ |
± 0.5%F.S±2digit |
750V | |
说明：1.在测量交流电流时，如需要配置电流互感器其二次端额定电流5A，在测量交流电压时，其互感器二次端额定电压100V，大于5A电流输入时必须另外配置电流互感器，以及高于600V电压输入时必须配置电压互感器。
2.在测量直流电流时，如需配置电流分流器其二次变比标准电压75mV,大于5A电流输入时必须另配分流器. |
| 六、 技术参数 |
|
输入方式 |
单端输入 |
|
A/D转换 |
双重积分 |
|
测量速度 |
约2.5次/秒 |
|
响应时间 |
0．25sec |
|
显示方式 |
红色数码管Red LED (14.2mmH) |
|
变送输出 |
4-20mA 0.5%R.D±3Digital |
|
控制输出 |
上下限报警继电器输出 (2A/250V ) |
|
电源 |
AC 110V/220V 50Hz/60Hz |
|
功耗 |
≤1.5VA |
|
耐压 |
AC 1500 1 min |
|
绝缘电阻 |
DC 500V＞50MΩ |
|
频率范围 |
45Hz~400Hz | |

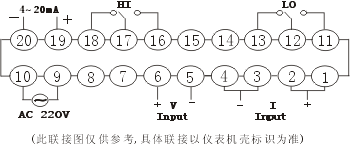

| 七、 连接图 |
|
|
| 八、 外形及开孔尺寸 |
 |
| 九、菜单功能操作 |
 |

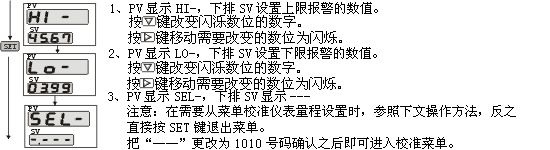

| 1、上下限数值设定 |
 |

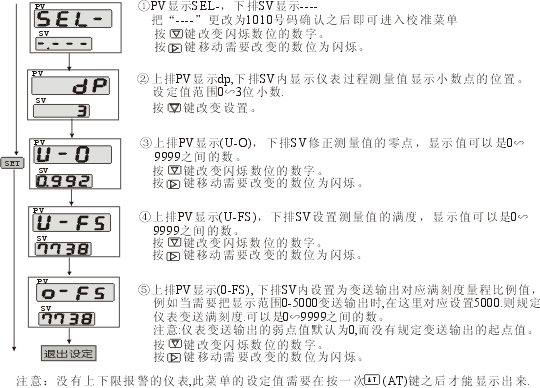

| 2、校准菜单 |
 |
|
| 十.使用保存注意事项 |
1、 使用前，仪表需通电予热15分钟。
2、 适宜使用环境温度0~+40℃，相对湿度85％以下。
3、 本仪表校准时间间隔为一年。
4、 若输入信号伴随高频干扰，应在线里用高频过滤器。
5、 输入导线不宜过长。如被测信号输出端与仪表距离不能缩短，请用双绞屏蔽线，屏蔽层与信号低端相连。
6、 若长期存放未使用，请每三个月通电一次，通电时间不少于4小时。 | | |
