HYC1-D系列浪涌保护器（SPD）
产品特点
无需停电即可更换保护单元
最高可承受20kA(8/20μs)雷电流冲击。
动作响应时间小于25纳秒。
可视窗品颜色表示保护的工作状态绿色(正常)、红色(故障).
产品说明
HYC1-D系列浪涌保护器(简称SPD)适用于交流50/60Hz，380V及以下的TN-S、TN-C-S、TT、IT等供电系统，可作为LPZ1、LPZ2与LPZ3区界面处的等电位连接，其设计依据符合IEC61643-1、GB1802.1，外壳设计安装在35mm电气导轨上，该产品内置失效脱离装置。当浪涌保护器因过流过热，击穿失效时，失效脱离装置能自动的将其从电网上脱离，同时可视告警指示绿色(正常)、红色(故障)，模块可在有工作电压情况下更换。

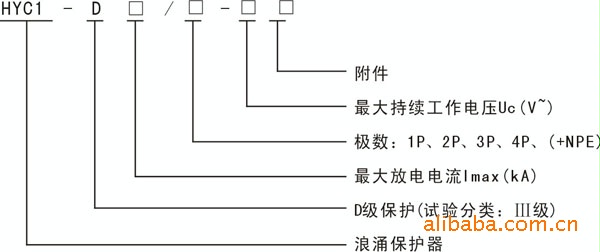

型号规格及其含义
产品应用和安装位置
适用于D级防雷保护，HYC1-D系列浪涌保护器产品符合GB188021.1-2002，用于雷击时等电位连接，安装于LPZ1、LPZ2区与LPZ3区交界处，通常安装在住户配电箱、计算机中心，信息设备，电子设备及控制设备前或最近的插座箱内。
产品设计和订货须知：用户在产品设计和订货时，应详细标明产品型号、数量。例如：HYC1-D20/
2-275，1000台
主要技术参数
|
参数 型号 |
HYC1-D |
|
额定工作电压 |
220V |
380V |
220V |
380V |
|
最大持续工作电压 |
275V |
385V |
320V |
385V |
|
电压保护水平 |
≤0.7 |
≤1.0 |
≤1.2 |
≤1.5 |
|
标称放电电流 |
5 |
10 |
|
最大放电电流 |
10 |
20 |
|
响应时间 |
<25 ns |
|
测试依据 |
GB18802、IEC61643-1 |
|
接入导线截面积L/N(mm2) |
6 |
|
接入接地线截面积PE(mm2) |
16 |
|
熔断器或断路器选型 |
10A、16A |
16A、25A |
|
工作环境 |
-40℃~+85℃ |
|
相对湿度 |
≤95% |
|
安装 |
标准导轨道 |
|
外壳材料 |
玻璃纤维增强塑料 |

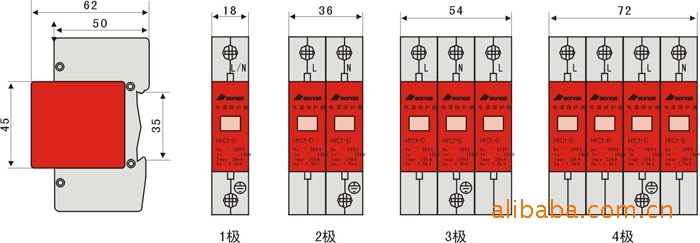

外型尺寸图
