HYC1-C系列浪涌保护器(SPD)
产品特点
1、内置过流过热、温控断路技术。
2、模块设计，安装方便面，可在线更换
3、漏电流小，响应时间快，残压低
4、告警指示装置，绿色(正常)、红色(故障)。
5、高能量，间隙放电电极(N-PE)
产品说明
HYC1-C系列浪涌保护器(简称SPD)适用于交流50/60Hz，380V及以下的TN-S、TN-C-S、TT、IT等供电系统，可作为LPZ1、LPZ2与LPZ3区界面处的等电位连接，其设计依据符合IEC61643-1、GB18802.1，外壳设计安装在35mm电气导轨上，该产品内置失效脱离装置。当浪涌保护器因过流过热，击穿失效时，失效脱离装置能自动的将其从电网上脱离，同时可视告警指示绿色(正常)、红色(故障)，模块可在有工作电压情况下更换。

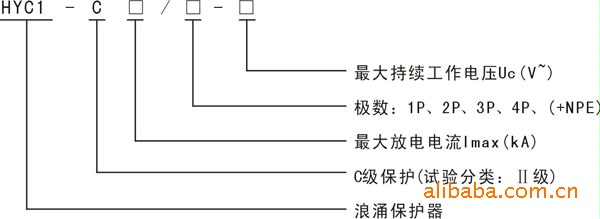

型号规格及其含义
产品应用和安装位置
HYC1-C系列产品适用于C级防雷保护，用于雷击时等电位连接，安装在LPZOB区与LPZ1区与PZ2区交界处，通常安装在楼层配电箱、计算机中心、电信机房、电梯控制室、变频设备控制室、医院手术室、监护室及装有电子医疗设备场所的配电箱内，分散型小别墅应将SPD安装在住户配电箱内。
产品设计和订货须知：用户在产品设计和订货时，应详细标明产品的型号、数量。例如：HYC1-C40/4-385，8台
主要技术参数
|
参数 型号 |
HYC1-C |
N-PE |
|
额定工作电压 |
110V |
220V |
380V |
220V |
380V |
220V |
380V |
|
最大持续工作电压 |
140V |
275V |
320V |
385V |
420V |
440V |
275V |
320V |
385V |
420V |
440V |
255V |
|
电压保护水平 |
≤0.8 |
≤1.2 |
≤1.5 |
≤1.8 |
≤2.0 |
≤2.2 |
≤1.0 |
≤1.4 |
≤1.5 |
≤1.8 |
≤2.0 |
≤1.0 |
≤1.0 |
|
标称放电电流 |
20 |
15 |
20 |
40 |
60 |
|
最大放电电流 |
40 |
20 |
|
|
响应时间 |
<25 ns |
|
|
测试依据 |
GB18802、IEC61643-1 |
|
接入导线截面积L/N(mm2) |
10、16 |
10 |
|
|
接入接地线截面积PE(mm2) |
10、25 |
16 |
|
|
熔断器或断路器选型 |
32A |
25A、32A |
|
|
工作环境 |
-40℃~+85℃ |
|
相对湿度 |
≤95% |
|
安装 |
标准导轨道 |
|
外壳材料 |
玻璃纤维增强塑料 |

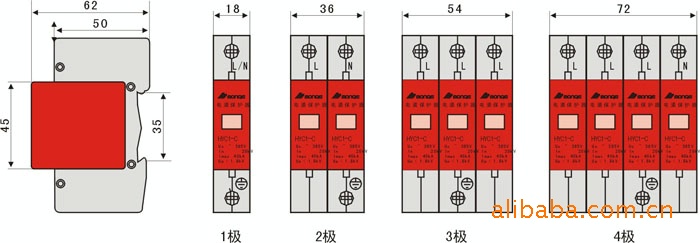

外型尺寸图
