HYCM8系列塑料外壳式断路器
Moulded Case Circuit Breaker
HYCM8系列塑料外壳式断路器（以下简称断路器）其设计体现了最新的限流原理和制造技术，具有结构紧凑、全模块化、高分断、零飞弧等特点。其额定绝缘电压为750V，适用于交流50Hz，额定工作电压690V及以下，额定工作电流至1250A的电路中作不频繁的转换及电动机不频繁的起动之用。断路器具有过载、短路和欠电压保护装置，能保护线路及电源设备不受损坏。
特点
● 附属装置采用模块化插入及防护罩，确保安全性和可靠性；
● 具有功能调节按钮，可根据不同需要对脱扣额定电流和脱扣时间进行调节；
● 具有板前接线、板后接线、插入式等多种接线方式。
适用范围
断路器按照其额定极限短路分断能力(Icu)的高低，D型(经济型)N型(标准型)，H型(较高分断型)，L型
(高分断型)。
本断路器可垂直安装(即竖装)，亦可水平安装(即横装)，本断路器不能倒进线，即只可1、3、5接电源
线，2、4、6接负载线
本断路器具有隔离功能，用符合
标示。
本断路器执行下列标准：
IEC60947-1及GBT14048.1 总则
IEC60947-2及GBT14048.2 低压断路器
IEC60947-4及GBT14048.4 接触器及电机机起动器
IEC60947-5-1及GBT14048.5 机电式控制电路电器
适用工作环境
● 海拔高度2000m及以下
○周围介质温度不高于+40℃，不低于-5℃；
○能耐受潮湿空气的影响，能耐受盐雾，油雾及霉菌的影响；
○在无爆炸危险的介质中，且介质无足以腐蚀和破坏绝缘的气体与导电尘埃的地方；
○在无雨雪侵袭的地方；
○污染等级；
○安装类别Ⅲ；

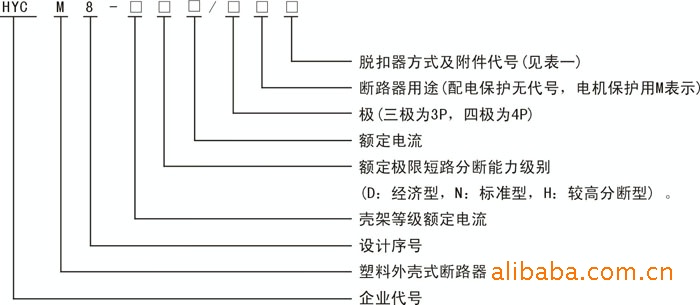

型号含义及其分类
按断路器的用途分：配电保护型，电动机保护型。
按接线方式分为：板前接线，板后接线，插入式，抽出式。
按操作方式分为：手柄直接操作，外部转动手柄操作，电机操作。
按脱扣器型式分：仅瞬时动作脱扣器(电磁脱扣器)，热动+电磁脱扣器(复式脱扣器)智能式脱扣器(电子脱扣器)
按极数分：三、四极(四极断路器中，N极始终与其它三极一起分合，四极中又分为N极带保护即4C型和N极不
带保护即4B型)
按壳架等级额定电流分：HYCM8-100，HYCM8-160，HYCM8-250，HYCM8-400，HYCM8-630，
HYCM8-1250共六种。
主要技术参数
|
型号 |
壳架等级额定电流Inm(A) |
额定电流In(A) |
额定工作电压Ui(V) |
额定绝缘电压Ui(V) |
额定极限
短路分段
能力1cu
(KA)
AC380V |
额定运行
短路分段
能力1cs
(%Icu) |
外形尺寸
(mm) |
安装尺寸
(mm) |
操作性能
(次) |
|
L |
W
3p/4p |
H |
A |
B |
Φd |
通电 |
不
通电 |
|
HYCM8-100D |
100 |
16/20/
25/32/
40/50/
63/80/
100 |
690
及
以下 |
750 |
18 |
75% |
161 |
105/
140 |
85 |
35 |
125 |
2-
Φ6 |
1500 |
8500 |
|
HYCM8-100N |
25 |
75% |
|
HYCM8-100H |
70 |
75% |
|
HYCM8-100L |
150 |
75% |
|
HYCM8-160D |
160 |
125
160 |
690
及
以下 |
750 |
25 |
75% |
161 |
105/
140 |
86 |
35 |
125 |
2-
Φ6 |
1000 |
7000 |
|
HYCM8-160N |
36 |
75% |
|
HYCM8-160H |
70 |
75% |
|
HYCM8-160L |
150 |
75% |
|
HYCM8-250D |
250 |
220
225
250 |
690
及
以下 |
750 |
25 |
75% |
161 |
105/
140 |
86 |
35 |
125 |
2-
Φ6 |
1000 |
7000 |
|
HYCM8-250N |
36 |
75% |
|
HYCM8-250H |
70 |
75% |
|
HYCM8- 250L |
150 |
75% |
|
HYCM8-400D |
400 |
350
400 |
690
及
以下 |
750 |
35 |
75% |
255 |
140/
185 |
110 |
45 |
200 |
4-
Φ6 |
1000 |
4000 |
|
HYCM8-400N |
45 |
75% |
|
HYCM8-400H |
70 |
75% |
|
HYCM8-400L |
150 |
75% |
|
HYCM8-630D |
630 |
500
630 |
690
及
以下 |
750 |
35 |
75% |
255 |
140/
185 |
110 |
45 |
200 |
4-
Φ6 |
1000 |
4000 |
|
HYCM8-630N |
45 |
75% |
|
HYCM8-630H |
70 |
75% |
|
HYCM8-630L |
150 |
75% |
|
HYCM8-1250N |
1250 |
800
1000
125 |
690
及
以下 |
750 |
50 |
75% |
327 |
210 |
147 |
199 |
200 |
4-
Φ6 |
1000 |
4000 |
|
HYCM8-1250H |
70 |
75% |
