驱动器功能 |
操作说明 |
|
微步细分数设定 |
由SW5－SW8四个拨码开关来设定驱动器微步细分数，其共有15档微步细分。用户设定微步细分时，应先停止驱动器运行。具体微步细分数的设定，请驱动器面版图说明。 |
|
输出电流设定 |
由 SW1－SW3 三个拨码开关来设定驱动器输出电流，其输出电流共有8档。具体输出电流的设定，请驱动器面版图说明。 |
|
自动半流功能 |
用户可通过SW4来设定驱动器的自动半流功能。off表示静态电流设为动态电流的一半，on表示静态电流与动态电流相同。一般用途中应将 SW4 设成 off，使得电机和驱动器的发热减少，可靠性提高。脉冲串停止后约0.4秒左右电流自动减至一半左右（实际值的60％），发热量理论上减至36％。 |
|
信号接口 |
PUL＋和 PUL－为控制脉冲信号正端和负端；DIR＋和DIR－为方向信号正端和负端；ENA＋和 ENA－为使能信号的正端和负端。 |
|
电机接口 |
A＋和 A－接步进电机A相绕组的正负端；B＋和B－接步进电机B相绕组的正负端。当A、B两相绕组调换时，可使电机方向反向。 |
|
电源接口 |
采用直流电源供电，工作电压范围建议为18－40VDC，电源功率大于100W。 |
|
指示灯 |
驱动器有红绿两个指示灯。其中绿灯为电源指示灯，当驱动器上电后绿灯常亮；红灯为故障指示灯，当出现过压、过流故障时，故障灯常亮。故障清除后，红灯灭。当驱动器出现故障时，只有重新上电和重新使能才能清除故障。 |
|
安装说明 |

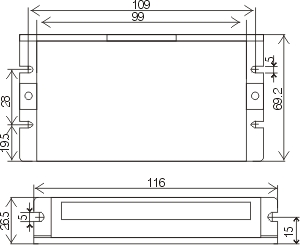

驱动器的外形尺寸为：116×69.2×26.5mm，安装孔距为109mm。既可以卧式和立式安装，建议采用立式安装。安装时，应使其紧贴在金属机柜上以利于散热。 |
