通用规格
| 步距精度 |
+5%(整步、空载) |
|
温升 |
80°CMax |
|
环境温度 |
-10°C -- +50°C |
|
绝缘电阻 |
100MΩmin.500VDC |
|
耐压 |
500VAC for one minute |
|
径向跳动 |
0.06 Max.(450g-load) |
|
轴向跳动 |
0.08 max.(450g-load) |
技术规格
| Model No. |
相数 |
步距角 |
保持转矩 |
额定电流 |
相电感 |
相电阻 |
引线数量 |
转子惯量 |
定位转矩 |
电机重量 |
机身长 |
|
(°) |
N.M |
A |
mH |
Ohm |
g.cm2 |
Kg.cm |
Kg |
mm |
|
57HS04 |
2 |
1.8 |
0.4 |
2.0 |
1.4 |
1.4 |
6 |
135 |
0.22 |
0.4 |
41 |
|
57HS06 |
2 |
1.8 |
0.6 |
2.0 |
1.8 |
1.4 |
8 |
146 |
0.42 |
0.6 |
55 |
|
57HS09 |
2 |
1.8 |
0.9 |
2.8 |
1.2 |
0.8 |
8 |
260 |
0.4 |
0.6 |
54 |
|
57HSM09 |
2 |
0.9 |
0.8 |
2.0 |
2.5 |
1.8 |
8 |
260 |
0.38 |
0.6 |
54 |
|
57HS13 |
2 |
1.8 |
1.3 |
2.8 |
2.1 |
1.0 |
8 |
460 |
0.7 |
1.0 |
76 |
|
57HS22 |
2 |
1.8 |
2.2 |
4.0 |
1.8 |
0.8 |
8 |
460 |
0.7 |
1.1 |
81 |
*以上仅为代表性产品,57HS22电机的轴经为8mm

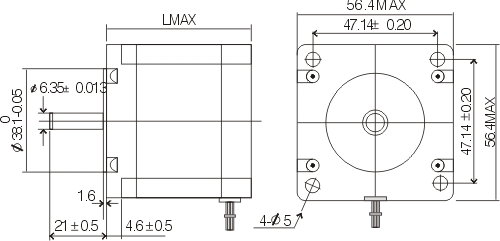

外形尺寸

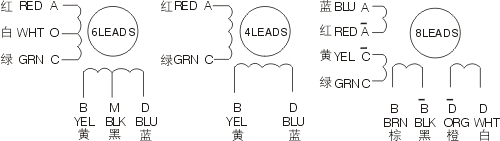

引线接法

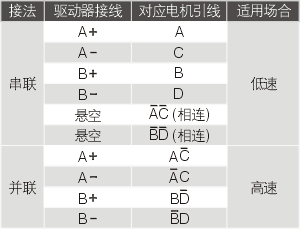

接线图
适配驱动器
| 电机型号 |
适配驱动器 |
|
57HS04 |
DM422C/DM432C/DM556/DM856/M752/M542/M860/M880A/
MA550/MA860/H850/ND556/ND882/M415B/M325 |
|
57HS06 |
|
57HS09 |
|
57HSM09 |
|
57HS13 |
DM556/DM856/M752/M542/M860/M880A/MA550/MA860/H850/ND556/ND882 |
|
57HS22 |
