通用规格
| 步距精度 |
+5%(整步、空载) |
|
温升 |
80°CMax |
|
环境温度 |
-10°C -- +50°C |
|
绝缘电阻 |
100MΩmin.500VDC |
|
耐压 |
500VAC for one minute |
|
径向跳动 |
0.06 Max.(450g-load) |
|
轴向跳动 |
0.08 max.(450g-load) |
技术规格
| Model No. |
相数 |
步距角 |
保持转矩 |
额定电流 |
相电感 |
相电阻 |
引线数量 |
转子惯量 |
定位转矩 |
电机重量 |
机身长 |
|
(°) |
N.M |
A |
mH |
Ohm |
Kg.cm2 |
Kg.cm |
Kg |
mm |
|
110HS12 |
2 |
1.8 |
12 |
6 |
4.9 |
0.37 |
4 |
7.2 |
3 |
6 |
115 |
|
110HS20 |
2 |
1.8 |
20 |
6 |
15 |
0.8 |
4 |
11 |
6 |
8.4 |
150 |
|
110HS28 |
2 |
1.8 |
28 |
6.5 |
22 |
1.2 |
4 |
16.2 |
7.5 |
11.7 |
201 |
*以上仅为代表性产品

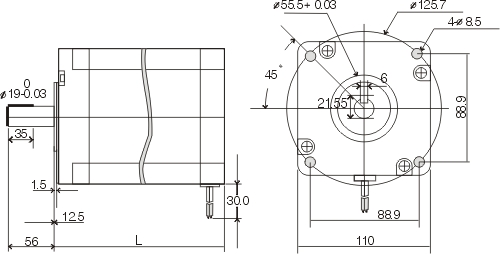

外形尺寸

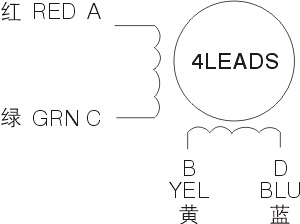

接线图
引线接法
| 驱动器接线 |
对应电机引线 |
|
A+ |
A |
|
A- |
C |
|
B+ |
B |
|
B- |
D |
|
