应用领域
广泛应用于喷绘、中小型雕刻、电子加工、数控机床、包装设备、纺织印刷等行业。在用户期望振动极小、超低噪音、高精度、高速度和高抗干扰的设备中使用，效果尤佳。
端口定义
电机和电源输入端口
|
端子号 |
符 号 |
名 称 |
|
1 |
Motor + |
直流电机绕组+ |
|
2 |
Motor - |
直流电机绕组- |
|
3 |
+VDC |
输入直流电源 |
|
4 |
GND |
输入电源地 |
RS232通信端口
|
端子号 |
符 号 |
名 称 |
|
1 |
NC |
空脚 |
|
2 |
+5V |
电源正端（仅供STU－DCS） |
|
3 |
TxD |
RS232发送端 |
|
4 |
GND |
电源地 |
|
5 |
RxD |
RS232接收端 |
|
6 |
NC |
空脚 |
编码器信号输入端口
| 端子号 |
符 号 |
名 称 |
|
1 |
EB+ |
编码器B相正输入 |
|
2 |
EB- |
编码器B相负输入 |
|
3 |
EA+ |
编码器A相正输入 |
|
4 |
EA- |
编码器A相负输入 |
|
5 |
E+5V |
编码器电源 |
|
6 |
EGND |
编码器电源地 |
控制信号端口
|
端子号 |
符 号 |
名 称 |
|
1 |
PUL+ |
脉冲正输入 |
|
2 |
PUL- |
脉冲负输入 |
|
3 |
DIR+ |
方向正输入 |
|
4 |
DIR- |
方向负输入 |
|
5 |
EN+ |
使能正输入 |
|
6 |
EN－ |
使能负输入 |
|
7 |
ERR |
故障信号输出 |
|
8 |
EGD |
接地端 |
典型接线方式

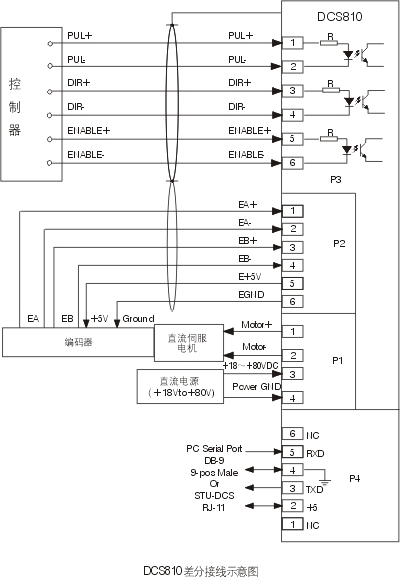

DCS810差分接线示意图
DCS810单端接线示意图

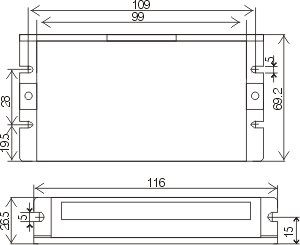

安装尺寸
