应用领域
广泛应用于喷绘、中小型雕刻、电子加工、数控机床、包装设备、纺织印刷等行业。在用户期望振动极小、超低噪音、高精度、高速度和高抗干扰的设备中使用，效果尤佳。
端口说明
电机和电源输入端口
|
端子号 |
符 号 |
名 称 |
|
1 |
Motor + |
直流电机绕组+ |
|
2 |
Motor - |
直流电机绕组- |
|
端子号 |
符 号 |
名 称 |
|
3 |
+VDC |
输入直流电源 |
|
4 |
GND |
输入电源地 |
RS232通信端口
|
端子号 |
符 号 |
名 称 |
|
1 |
NC |
空脚 |
|
2 |
+5V |
电源正端（仅供STU－CC） |
|
3 |
TxD |
RS232发送端 |
|
端子号 |
符 号 |
名 称 |
|
4 |
GND |
电源地 |
|
5 |
RxD |
RS232接收端 |
|
6 |
NC |
空脚 |
编码器信号输入端口
| 端子号 |
符 号 |
名 称 |
端子号 |
符 号 |
名 称 |
|
1 |
EB |
编码器B相输入 |
4 |
EGND |
编码器电源地 |
|
2 |
EA |
编码器A相输入 |
5 |
ERR |
故障信号输出 |
|
3 |
E+5V |
编码器电源 |
|
|
|
控制信号端口
|
端子号 |
符 号 |
名 称 |
|
1 |
＋5V |
控制信号共阳端 |
|
2 |
PUL- |
控制脉冲负输入 |
|
3 |
DIR－ |
控制方向负输入 |
内置参数设定
| 端子号 |
符号 |
名称 |
|
1 |
SW2 |
增益状态开关2 |
|
2 |
SW1 |
增益状态开关1 |
|
3 |
+5V |
Vcc+5V输入 |
|
4 |
PUL+ |
脉冲正输入 |
|
5 |
DIR+ |
方向正输入 |
|
6 |
EGD |
接地端 |
注：驱动器内置有3组典型应用控制参数，用户不可以设置，当SW1和SW2都为OFF时，客户可通过ProTuner调试软件和STU－AC调试器修改默认控制参数值。
典型接线方式

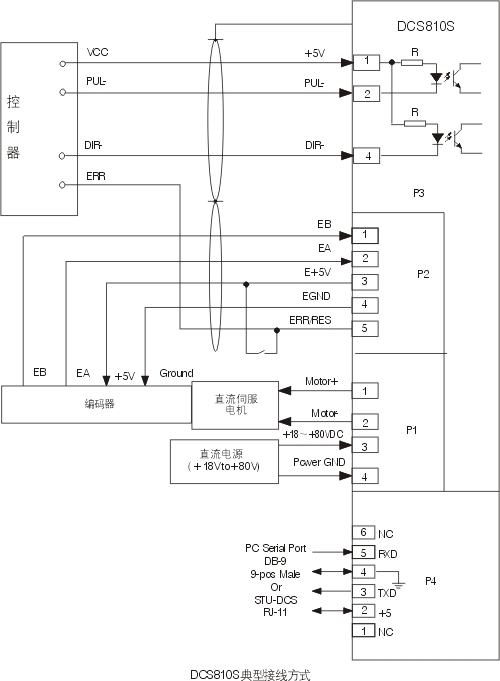

DCS810S典型接线方式

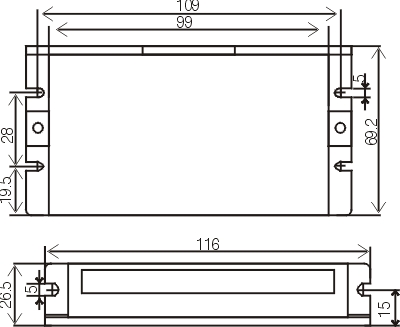

安装尺寸
