特点
⊙ 产品主要适用于各种具有线性输出特性的传感
器或其他测量设备,如压力.重量.温度.湿度等的
测量显示
⊙ 具有小数点设定.比率.量程及零点调整功能
⊙ 外型尺寸48H×96W, 红色数码管显示
⊙ 0-5V，1-5V，0-10V，4-20mA等标准信号输入
一、型号及含义
二、型号及技术参数
|
型 号 |
量 程 |
显示范围 |
输入阻抗 |
测量不准确度 |
输入极限 |
|
DB5I-SV100mV |
0-100mV |
-1000-19999 |
>5MΩ |
±0.5%F.S±2Digit |
≤50V |
|
DB5I-SV5 |
1-5V,0-5V |
-1000-19999 |
>5MΩ |
±0.5%F.S±2Digit |
≤50V |
|
DB5I-SV10 |
0-10V |
-1000-19999 |
>5MΩ |
±0.5%F.S±2Digit |
≤50V |
|
DB5I-SA20mA |
4-20mA |
-1000-19999 |
≤1Ω |
±0.5%F.S±2Digit |
≤200mA |
三、技术参数
|
输入方式 |
单端输入 |
|
A/D转换 |
双重积分 |
|
测量速度 |
约2.5次/秒 |
|
响应时间 |
0．25sec |
|
显示方式 |
红色数码管Red LED (14.2mmH) |
|
电源 |
AC 110V/220V 50Hz/60Hz |
|
功耗 |
≤1.5VA |
|
耐压 |
AC 1500 1 min |
|
绝缘电阻 |
DC 500V＞50MΩ |
|
频率范围 |
45Hz~400Hz |
四、显示值调节
在进行比率和零点调节时.必需打开前面的活动盖.调节孔如图3所示;
1. 比率调节比率调节功能,以某定值输入,顺时针调节可以增大显示值,逆时针调节可以减小显示值.
2.零点调节零点调节功能,顺时针调节仿偏负,逆时针调节偏正.注意:调节SPAN比率值和量程设定后,必须检查零点看是否需要重新调整,调零点时必需在零输入或者输入一个所需调垅零值,如4-20mA输入.4mA输入时,需显示零时则要在输入端输入4mA信号而调垅零.为了减少误差,请重复调整SPAN及ZERO.

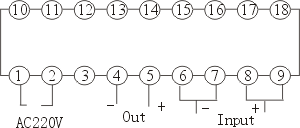

五、连接图
六、外形尺寸及开孔尺寸
七、使用保存注意事项
1、使用前，仪表需通电予热15分钟。
2、适宜使用环境温度0∽+40℃，相对湿度85%以下。
3、本仪表本校准时间间隔为一年。
4、若输入信号伴随高频干扰，应在线里用高频过滤器。
5、输入导线不宜过长，如被测信号输出端与仪表距离不能缩短,请用双绞屏蔽线,屏蔽层与信号低端相连。
6、若长期存放未使用，请每三个通电一次，通电时间不少于4小时。
