特点 |
- 可带4~20mA模拟变送输出
- 红色高亮数码管14.2mmH
- 外形尺寸48H×96W
- 显示范围±1999
- 电源电压AC110/220V
|
| 一、 型号及含义 |
|
 |
| 二、 交流电压测量 |
| 型 号 |
量 程 |
分辩力 |
输入阻抗 |
测量不准确度 |
输入极限 |
| DB3-AV0.2 |
0-199.9mV |
100uV |
5MΩ |
±0.5%F.S±2Digit |
5V |
| DB3-AV2 |
0-1.999V |
1mV |
5MΩ |
±0.5%F.S±2Digit |
10V |
| DB3-AV20 |
0-19.99V |
10mV |
5MΩ |
±0.5%F.S±2Digit |
50V |
| DB3-AV200 |
0-199.9V |
100mV |
5MΩ |
±0.5%F.S±2Digit |
500V |
| DB3-AV600 |
0-600V |
1V |
5MΩ |
±0.5%F.S±2Digit |
750V | |
| 三、 交流电流测量 |
| 型 号 |
量 程 |
分辩力 |
互感器变比 |
测量不准确度 |
输入极限 |
| DB3-AA0.2 |
0-199.9mA |
100uA |
直接输入 |
±0.5%F.S±2Digit |
500mA |
| DB3-AA2 |
0-1.999A |
1mA |
直接输入 |
±0.5%F.S±2Digit |
5A |
| DB3-AA5 |
0-5.00A |
10mA |
直接输入 |
±0.5%F.S±2Digit |
7A |
| DB3-AA20 |
0-19.99A |
10mA |
20A:5A |
±0.5%F.S±2Digit |
1.2 F.S |
| DB3-AA50 |
0-50.0A |
100mA |
50A:5A |
±0.5%F.S±2Digit |
1.2 F.S |
| DB3-AA100 |
0-100.0A |
100mA |
100A:5A |
±0.5%F.S±2Digit |
1.2 F.S |
| DB3-AA150 |
0-150.0A |
100mA |
150A:5A |
±0.5%F.S±2Digit |
1.2 F.S |
| DB3-AA200 |
0-199.9A |
100mA |
200A:5A |
±0.5%F.S±2Digit |
1.2 F.S | |
| 四、直流电流测量 |
| 型 号 |
量 程 |
分辩力 |
互感器变比 |
测量不准确度 |
输入极限 |
| DB3-DA0.02 |
0-±19.99mA |
10uA |
直接输入 |
±0.5%F.S±2Digit |
500mA |
| DB3-DA0.2 |
0-±199.9mA |
100uA |
直接输入 |
±0.5%F.S±2Digit |
1A |
| DB3-DA2 |
0-±1.999A |
1mA |
直接输入 |
±0.5%F.S±2Digit |
5A |
| DB3-DA20 |
0-±19.99A |
10mA |
20A:75mV |
±0.5%F.S±2Digit |
1.2 F.S |
| DB3-DA50 |
0-±50.0A |
100mA |
50A:75mV |
±1%F.S±2Digit |
1.2 F.S |
| DB3-DA100 |
0-±100.0A |
100mA |
100A:75mV |
±0.5%F.S±2Digit |
1.2 F.S |
| DB3-DA150 |
0-±150.0A |
100mA |
150A:75mV |
±0.5%F.S±2Digit |
1.2 F.S |
| DB3-DA200 |
0-±199.9A |
100mA |
200A:75mV |
±0.5%F.S±2Digit |
1.2 F.S | |
| 五、 直流电压测量 |
|
型号 |
量程 |
分辩力 |
输入阻抗 |
测量不准确度 |
输入极限 |
|
DB3-DV0.2 |
0-±199.9mV |
100uV |
5MΩ |
±0.5%F.S±2Digit |
10V |
|
DB3-DV2 |
0-±1.999V |
1mV |
5MΩ |
±0.5%F.S±2Digit |
100V |
|
DB3-DV20 |
0-±19.99V |
10mV |
5MΩ |
±0.5%F.S±2Digit |
500V |
|
DB3-DV200 |
0-±199.9V |
100mV |
5MΩ |
±0.5%F.S±2Digit |
750V |
|
DB3-DV600 |
0-±600V |
1V |
5MΩ |
±0.5%F.S±2Digit |
750V | |
说明:1.DB3-AV20为不带4∽20mA变送输出。DB3I-AV20为带4∽20mA变送输出的型号,其他各型号相同.
2.在测量交流电流时，如需要配置电流互感器其二次端额定电流5A，在测量交流电压时，其互感器二次端额定电压100V。大于5A电流输入时必须另外配置电流互感器，以及高于600V电压输入时必须配置电压互感器。
3.在测量直流电流时,如需配置电流分流器其二次变比标准电压75mV,大于2A电流输入时必须另配分流器. |
| 六、 技术参数 |
|
输入方式 |
单端输入 |
|
A/D转换 |
双重积分 |
|
测量速度 |
约2.5次/秒 |
|
频率范围 |
45∽400Hz（仅对交流 ） |
|
溢出显示 |
“-1”或“1” |
|
显示 |
红色数码管 （14.2mmH） |
|
极性显示 |
只显示“ ”Display“ ”only |
|
电源 |
AC110/220V 50Hz/60Hz |
|
功耗 |
≤4.5VA |
|
耐压 |
AC 1500V 1min |
|
绝缘电阻 |
DC 500V≥100MΩ |
|
重量 |
Abt.500g | |

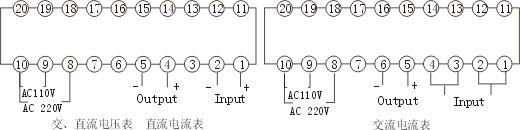

| 七、 连接图 |
|
|
| 八、 外形及开孔尺寸 |
|
|
| 九、 使用保存注意事项 |
1、 使用前，仪表需通电予热15分钟。
2、 适宜使用环境温度0~+40℃，相对湿度85％以下。
3、 本仪表校准时间间隔为一年。
4、 若输入信号伴随高频干扰，应在线里用高频过滤器。
5、 输入导线不宜过长。如被测信号输出端与仪表距离不能缩短，请用双绞屏蔽线，屏蔽层与信号低端相连。
6、 若长期存放未使用，请每三个月通电一次，通电时间不少于4小时。 | |
