一、系统概述：
KB1000 GPRS 无线拍照系统采用GPRS 通信方式，可实时将现场拍摄的照片实时传回监控中心或监
控客户端，其距离不受限制，可以在全球范围内使用。该系统专用于安防、抄表、远程监控等领域。该系统简单易用，操作方便，实用性极强。系统特点如下：
 性能稳定，传输大量数据从不丢包；
 传输速度快，640*480 像素的一张照片在10 秒左右即可传输完毕；
 服务器软件成熟稳定可靠，软件开发及应用多年，多线程模式可保持较大的通讯数据吞吐量；
 发布软件操作方便，界面极具人性化，用户极易理解与使用；
 接收软件自动显示现场的GPRS 在线与离线状态，以及接收进程状态；
 既支持远程控制拍照也支持现场触发拍照；
 接收照片方便，用户只要在连入互联网中的任一电脑中安装好软件即可接收现场拍照的照片；
 系统安全可靠，软件用户具有严格的密码验证机制。公司ID 通过服务器验证，用户通过数据库
的账户验证；
二．GPRS 技术参数与功能特点
 标准工业级产品，EMC 抗干扰设计，适应环境能力强；
 自主研发，带有实时操作系统的嵌入式32 位ARM7- CPU；
 内嵌Watchdog 芯片，提供多种复位机制，可软件控制，实现完美工业保障机制；
 工作频率采用850/900/1800/1900MHz，四频可适用于全球所有国家（包括南北美洲）；
 先进而严格的数据通讯协议，自带纠错与加密。数据传输从不丢包，可传输100K 以上的图片以
及Flash 动画文件,绝不会出现马赛克现象；
 IP 自动注册机制，可实现多种服务模式，构建完整的超大规模无线应用系统；
 远程修改DTU 参数：支持短信修改DTU 参数，以及网络修改DTU 参数；
 IO 开关量功能：具有两路开关量输入，两路开关量输出。可以通过远程来控制与读取。可设置报
警状态阀值，并可设置报警是否自动上报报警信号功能；
 强大的通讯备用功能：支持主服务器与备用服务器的连接自动切换一旦主服务器出现问题，自动
连接到备用服务器；
 功能强大的服务器软件支持，服务器软件应用多年，功能强大，成熟完善；
 支持专用APN，数据中心支持固定IP 与动态域名解析；
 工业级温度范围：工作温度：-40℃-80℃，在-40℃时通讯不受影响。
三、GPRS 技术参数
 频段： GSM850MHz/EGSM 900MHz/DCS1800MHz/PCS1900MHz
 GPRS Multi-slot Class 12
 GPRS Mobile Station Class B
 GPRS 编码：CS1~CS4
 输出功率：Class 4 (2W) at GSM850MHz and EGSM900MHz
 Class 1 (1W) at DCS1800MHz and PCS1900MHz
 灵敏度：<-107 dBm (typ.) at GSM850 MHz <-107 dBm (typ.) at EGSM900 MHz <-107 dBm (typ.)
 兼容标准AT 指令（GSM07.05 and 07.07）
 支持扩展指令
 支持SMS、USSD、CSD
 内嵌TCP/IP 协议
四、摄相机技术参数与性能特点
 分辨率：160×120， 320×240， 640×480
 输出制式：JPEG
 最低照度：1 lux
 白平衡：自动
 镜头：6 MM 红外
 暴光：自动
 视角：60 度
 夜视开启照度：5Lux
 夜视图图像：黑白图像
 夜视距离：3-5 米
 使用环境：户外监控
 输出方式：RS232
 通讯拨特率：115200
 外观尺寸：长125mm，直径60mm
 工作环境：-30℃～80℃
 湿度：20%～80%

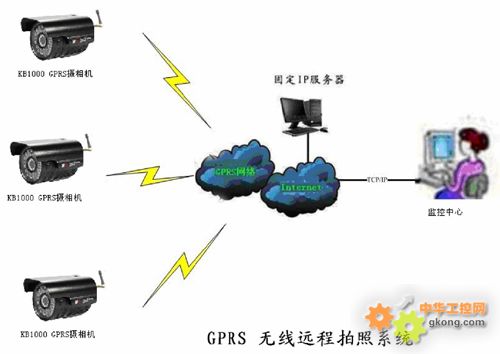

五、系统拓朴结构
系统主要由三部分组成。
1.终端：终端即GPRS 摄相机。用户在现场上通过按动拍照的按键开关，摄相机即自动进行拍照，并将拍照成功指令回发至服务器以及照片接收端软件。
2.照片接收客户端：客户端为用户端，包括用户电脑以及照片接收软件，电脑必须接入互联网，能与GPRS 服务器通讯。
3.GPRS 服务器：即固定IP 服务器。用户必须购买或租用一台服务器，并申请到固定IP 地址。该IP为互联网静态IP，可通过互联网远程访问。服务器上必须安装我公司的GPRS 服务器软件。
六、GPRS 摄相机接口与安装：
GPRS 控制卡如下图：

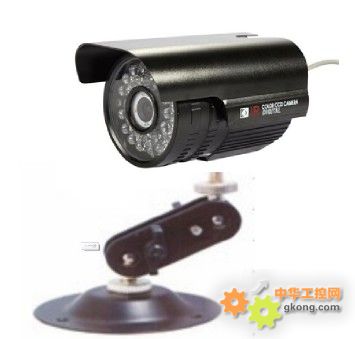

KB1000 GPRS 摄相机为摄相机机身与支架组成，用户安装时可先将支架的螺丝与机身固定起来，支架可支持水平以及垂直360 度方向，可根据需要调节好方向与位置。
机身尾部有电源线、拍照触发开关，我司配有5V 的电源适配器，用户可将电源适配器接入电源，然后将电源适配器的接头接入到机身尾部的电源接线，给摄相机供电。
七、GPRS 参数的设置
一般情况下，用户是无需设置GPRS 的参数的。但若用户采用自己的服务器或用户在国外，需要将服务器IP 与端口或APN 接入点配置进GPRS 模块中，此时一定需要配置GPRS 模块的参数。配置方法如下：
1．将GPRS 控制卡关掉电源；
2．将GPRS 控制卡的通讯模式工作开关拨到GPRS 模块设置模式（见上节，即跳线帽短接中间的b,c）；

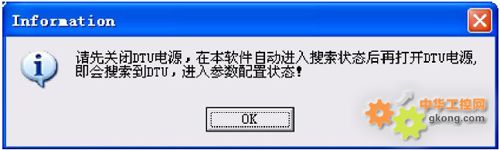

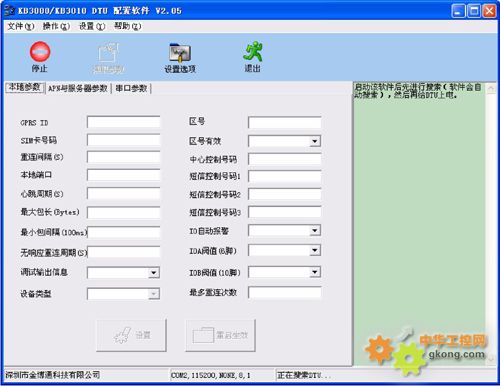

3．启动GPRS 配置软件GPRS_DTU.exe，软件提示如下：
点击“OK”，并进入软件主界面，此时软件会打开默认的串口并发送搜索指令进行GPRS 的搜索；
4．给控制卡接上电源，在5 秒钟内，软件会提示成功搜索到DTU，单击“读取参数”，读出参数后，根据需要更新APN 参数或服务器IP 地址与端口等等，注意不要更改串口参数以及其它参数；

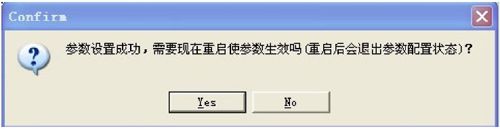

5．单击“设置”按钮，软件提示参数设置成功，需要重启使参数生效吗？
选择“Yes”按钮，将GPRS 模块重启并使参数生效。
八、GPRS 拍照软件介绍

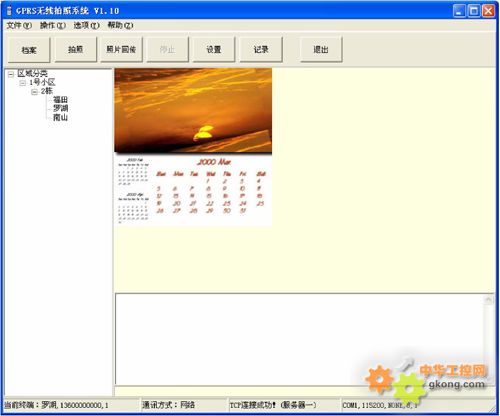

软件主界面如下图：
（一）．服务器登录

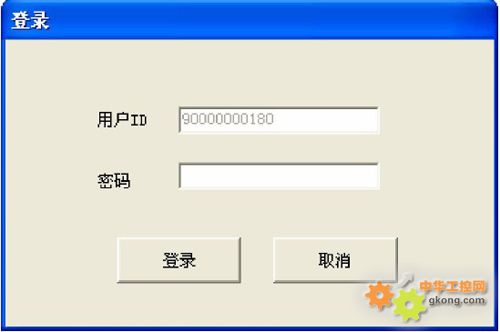

启动GPRS 无线拍照管理软件，进入登录窗口，如下图：
软件初始密码为：123456，输入密码，单击“登录”，即登录服务器，在网络正常时1 秒钟内即可登录成功。
(二)建立终端档案
1． 启动GPRSCamera.exe 程序。

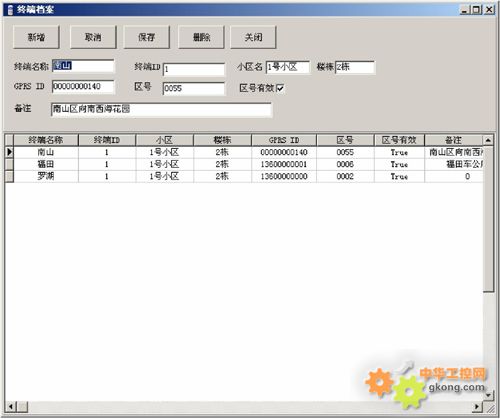

2． 在工具栏上单击“档案”按钮，进入“档案管理”窗口，即可进行新增、修改、编辑终端资料了。
3． 新增档案：单击“新增”按钮，分别输入终端名称，终端ID，小区名，楼栋，GPRS ID 等信息，输入完后，单击“保存”按钮即将该记录保存。注意：对通讯有影响的终端ID，GPRS ID 一定不能错，否则可能通讯不上。终端ID 出厂时均默认为1（除非用户改为其它值），GPRS ID 为摄相机所连接的GPRS 的ID 号。
4． 修改档案：在下端表格中选中需修改的档案记录，然后在输入框中修改相应的字段值，然后单击“保存”按钮，即保存所作的修改。
5． 删除档案：选中需要删除的记录，单击“删除”，系统会提示是否确认删除，选“Yes”，即删除该记录。
（三）设置串口：

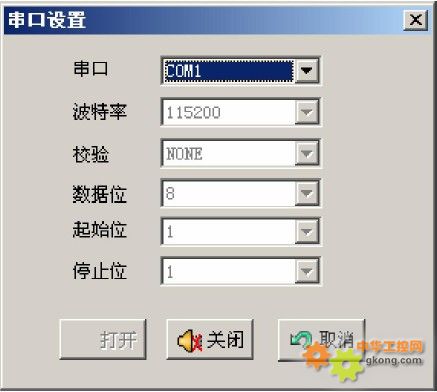

打开选项菜单，选择：串口设置，进入串口设置窗口：
选择串口号，串口时固定采用115200bps 的波特率，无需改动，然后单击“打开”按钮。
注意：本软件主要是通过GPRS 方式来传输（默认方式），但也支持本地串口传输方式。如用户在现场安装后，需要先在本地调试一下，如需要查看安装设置的焦距是否准确或通讯是否正常，此时用户需要直接将KB1000 的串口接到电脑的串口上并供上电，然后在本软件的设置选项中的通讯方式选择：串口，即采用串口进行传输。
（四）通讯设置

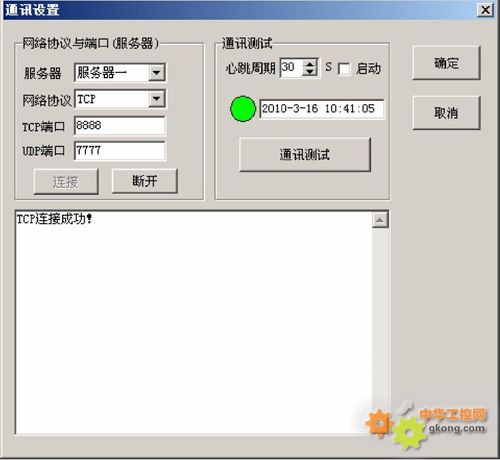

1． 打开选项菜单，选择：网络设置，进入网络设置窗口，如下图：
2． 软件启动后会自动与服务器一建立TCP 连接。单击“通讯测试”，通讯指示灯即显示绿色，后面文本框并显示出当前时间，表明与服务器通讯正常，如在此窗口中更改了参数，单击确定按钮，更改的参数将得到保存。
（五）选项设置
1． 在软件主界面的左侧终端档案列表中，选择相应的一个终端；

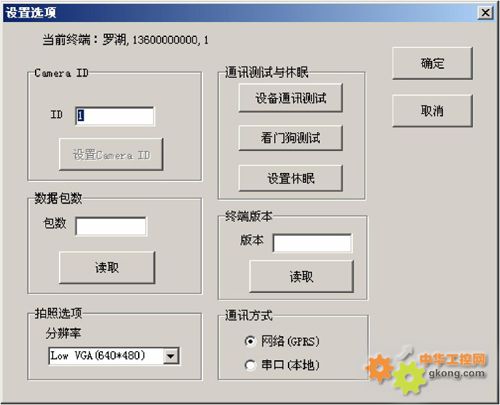

2． 打开“选项”菜单，选择“设置选项”，进入设置选项窗口，如下图：
3． 选择拍照选项：本软件支持主要的三种JPG 图片分辨率： Low QQVGA(160*120) ， LowQVGA(320*240)，Low V(640*480)，你可根据需要选择需要的选项。分辨率选择大时，拍照的图片就大，但同时数据量也大，照片回传时间长。反之则小。
4． 读取数据包的数量：点击“读取”按钮，即可读回刚拍照的图片的数据包的数量。
5． 通讯测试与休眠：点击“设备通讯测试”，可测试与当前选中的设备通讯是否正常，单击“看门狗测试”可测试当前选中的设备的手门狗是否正常工作，单击“设置休眠”即将终端设为休眠模式（红外灯关闭，摄像仍有效），功耗更低。本来KB1000 的功耗为240MA 左右，如果设置为休眠功耗可降为90MA 左右。
6． 终端版本读取：单击“读取”按钮，可读取当前终端的软件版本。
7． 设置通讯方式：本软件主要用GPRS 作为通讯信道，故一般情况下，是采用网络方式，用户一般也无需更改为串口通讯方式。但当用户直接将KB1000 摄相机接到电脑串口上时，可选择通讯方式为串口。
（六）GPRS 远程拍照与照片回传
1． 首先在软件左边档案列表框中选择需要拍照的终端；
2． 然后在工具栏中单击“拍照”按钮，系统即发送拍照命令给远程终端，大约1 秒左右会提示拍照成功；
3． 单击工具栏中的“照片回传”铵钮，即开始将照片从远程的终端通过GPRS 回传到本地，待传完后，系统即提示文件可存成功，照片即以JPG 的文件格式保存在本地电脑；

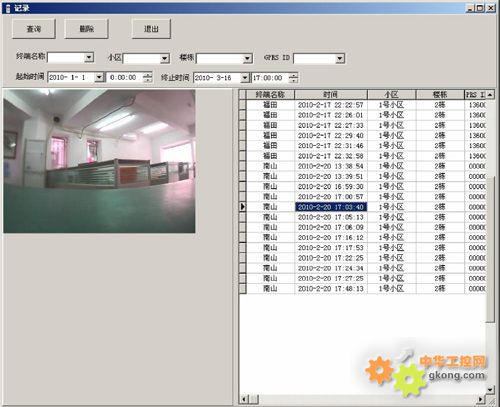

4． 查看拍照照片：在软件主界面中单击“记录”按钮，进入记录窗口，如下图：
在此窗口中输入需要查询的终端名称以及其它选项，并选择相应的起始时间与终止时间，然后单击“查询”按钮，系统即将指定的时间段内的相应的记录查询出来，在表格中选择相应的记录，左侧即显示出拍摄相的照片。
（七）现场触发拍照
用户可以现场手动触发来进行拍照。用户可按下拍照触发按钮，然后松开，摄相机即自动进行拍照，同时GPRS 将拍照成功指令发往服务器，再发回给拍照软件，拍照软件即可自动接收该照片。
