工控产品-美高立美高立MC系列数显组合表-MC-3E303/MC-9E304/MC-2E305

性能特点

· 高精度测量三相电压、三相电流、有功功率、无功功率、视在功率、功率因数、频率等电参量

· 提供数码管或液晶显示，本地数据查询

· 电流、电压变比可编程设置

· 支持RS-485通讯，Modbus-RTU协议

· 支持开关量输入、开关量输出、模拟量变送输出

· 宽范围交直流通用电源：AC/DC 80V～270V

· 多种外形选择，满足不同柜体电气回路的要求

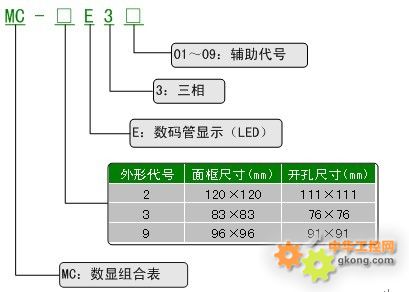

型号命名

技术指标

测量精度
电压	0.5级
电流	0.5级
有功功率	0.5级
无功功率	0.5级
功率因数	0.5级
频率	±0.02Hz
信号输入
接线方式	三相四线、三相三线
额定电压	AC 57.7V、AC 100V、AC 220V、AC 380V
额定电流	AC 1A、AC 5A
过负载	电压：1.2倍（持续），2倍/1秒（瞬时）电流：1.2倍（持续），10倍/5秒（瞬时）
功耗	电压：＜1VA/相电流：＜0.4VA/相
阻抗	电压：＞300kΩ 电流：＜20mΩ
频率	45～65Hz
辅助电源
工作范围	AC/DC：80V～270V
功耗	＜4VA
功能模块
通讯接口	1路RS-485通讯，Modbus-RTU协议波特率：2400～19200bps，默认9600 bps
开关量输入	支持4路干结点输入
开关量输出	支持3路继电器输出容量：AC 250V/5A，DC 30V/5A
变送输出	支持1路模拟量输出：0/4～20mA或0～5/10V
环境
工作温度	-10℃～+55℃
存储温度	-25℃～+70℃
相对湿度	≤93%，无腐蚀性气体场所
海拔	≤2500m
安全
绝缘电阻	＞100MΩ
交流耐压	AC 2kV
电磁兼容性能
静电放电	4级
电快速瞬变脉冲群	4级
浪涌（冲击）	4级
外形尺寸
面框尺寸（mm）	120×120;83×83;96×96
开孔尺寸（mm）	111×111;76×76;91×91

规格选型

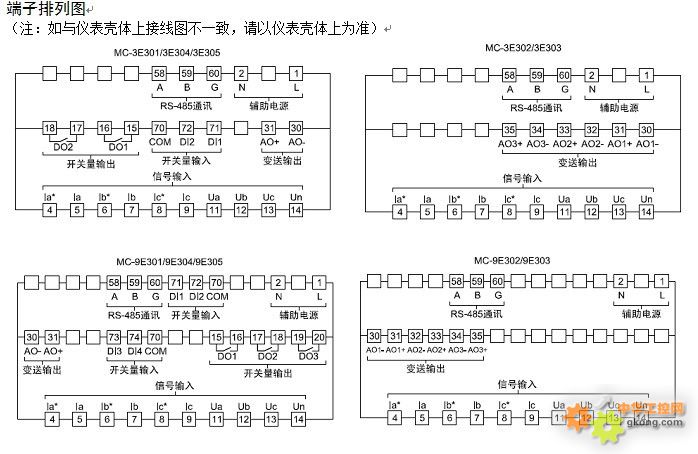

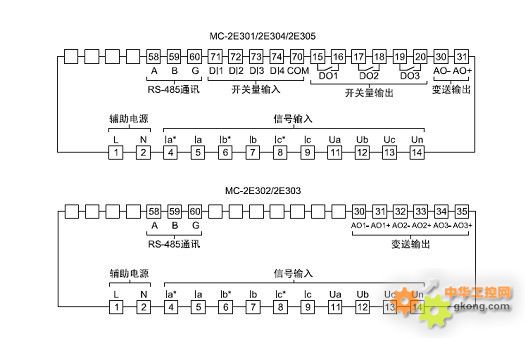

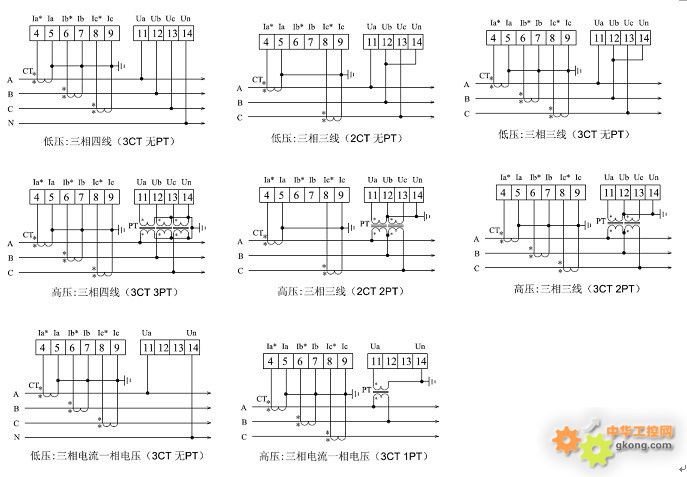

典型信号接线图

订货示例

订货时，应写明所需的产品型号，信号输入及功能模块等相关内容

例1．

型号：MC-9E301

电源：AC 220V/50Hz

信号输入：三相四线，AC 220V，AC 100A/5A

其他：其他出厂预设置（未作说明则按照默认设置出厂）

例2．

型号：MC-3E305

电源：AC 220V/50Hz

信号输入：三相三线，AC 10kV/100V，AC 1000A/5A

变送输出：0~10V

其他：其他出厂预设置（未作说明则按照默认设置出厂）
