性能特点
· 高精度测量三相电压、三相电流、有功功率、无功功率、视在功率、功率因数、频率等电参量
· 正反向有功/无功电能计量、分时电能计量
· 测量三相电压、三相电流的总谐波畸变率（THD），2-31次各次谐波分量
· 电压/电流不平衡度、正序/负序/零序电压、正序/负序/零序电流、电压波峰因子、电流百分含量
· 实时波形显示、事件记录功能
· 大屏幕、高清晰图形点阵LCD显示
· 支持2路RS-485通讯，Modbus-RTU协议
· 支持开关量输入、开关量输出、模拟量变送输出、电能脉冲输出
· 宽范围交直流通用电源：AC/DC 80V～270V
技术指标
|
测量精度 |
|
电压 |
0.5级 |
|
电流 |
0.5级 |
|
有功功率 |
0.5级 |
|
无功功率 |
0.5级 |
|
功率因数 |
0.5级 |
|
频率 |
±0.02Hz |
|
有功电能 |
0.5S级 |
|
无功电能 |
1级 |
|
电压谐波 |
1级 |
|
电流谐波 |
1级 |
|
时钟 |
＜0.5S/d |
|
信号输入 |
|
接线方式 |
三相四线、三相三线 |
|
额定电压 |
AC 57.7V、AC 100V、AC 220V、AC 380V |
|
额定电流 |
AC 1A、AC 5A |
|
过负载 |
电压：1.2倍（持续），2倍/1秒（瞬时）
电流：1.2倍（持续），10倍/5秒（瞬时） |
|
功耗 |
电压：＜1VA/相
电流：＜0.4VA/相 |
|
阻抗 |
电压：＞300kΩ
电流：＜20mΩ |
|
频率 |
45～65Hz |
|
辅助电源 |
|
工作范围 |
AC/DC：80V～270V |
|
功耗 |
＜4VA |
|
功能模块 |
|
通讯接口 |
支持2路RS-485通讯，Modbus-RTU协议
波特率：2400～19200bps，默认9600 bps |
|
开关量输入 |
支持8路干结点输入 |
|
开关量输出 |
支持4路继电器输出
容量：AC 250V/5A，DC 30V/5A |
|
变送输出 |
支持4路模拟量输出：0/4～20mA或0～5/10V |
|
电能脉冲输出 |
支持2路电能脉冲输出
常数：5000或20000imp/kWh(kvarh) |
|
环境 |
|
工作温度 |
-10℃～+55℃ |
|
存储温度 |
-25℃～+70℃ |
|
相对湿度 |
≤93%，无腐蚀性气体场所 |
|
海拔 |
≤2500m |
|
安全 |
|
绝缘电阻 |
＞100MΩ |
|
交流耐压 |
AC 2kV |
|
电磁兼容性能 |
|
静电放电 |
4级 |
|
电快速瞬变脉冲群 |
4级 |
|
浪涌（冲击） |
4级 |
|
外形尺寸 |
|
面框尺寸（mm） |
120×120; 96×96 |
|
开孔尺寸（mm） |
111×111; 91×91 |

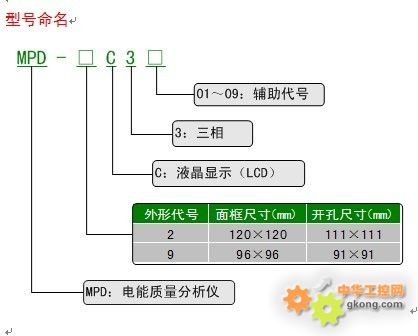

规格选型
|
型号
功能 |
MPD-9C300 |
MPD-9C301 |
MPD-9C302 |
MPD-2C300 |
MPD-2C301 |
MPD-2C302 |
|
实时测量 |
三相电压 |
√ |
√ |
√ |
√ |
√ |
√ |
|
三相电流 |
√ |
√ |
√ |
√ |
√ |
√ |
|
有功功率 |
√ |
√ |
√ |
√ |
√ |
√ |
|
无功功率 |
√ |
√ |
√ |
√ |
√ |
√ |
|
视在功率 |
√ |
√ |
√ |
√ |
√ |
√ |
|
功率因数 |
√ |
√<, /o:p> |
√ |
√ |
√ |
√ |
|
频率 |
√ |
√ |
√ |
√ |
√ |
√ |
|
电压/电流不平衡度 |
√ |
√ |
√ |
√ |
√ |
√ |
|
正序/负序/零序电压 |
√ |
√ |
√ |
√ |
√ |
√ |
|
正序/负序/零序电流 |
√ |
√ |
√ |
√ |
√ |
√ |
|
电压波峰因子 |
- |
- |
√ |
- |
- |
√ |
|
电话谐波因数 |
- |
- |
√ |
- |
- |
√ |
|
电压闪变 |
- |
- |
√ |
- |
- |
√ |
|
电流K系数 |
- |
- |
√ |
- |
- |
√ |
|
电流百分含量 |
√ |
√ |
√ |
√ |
√ |
√ |
|
电能计量 |
双向有功电能 |
√ |
√ |
√ |
√ |
√ |
√ |
|
双向无功电能 |
√ |
√ |
√ |
√ |
√ |
√ |
|
基波电能 |
- |
- |
√ |
- |
- |
√ |
|
分时计费 |
1套12时段4费率 |
2套12时段4费率 |
2套12时段4费率 |
1套12时段4费率 |
2套12时段4费率 |
2套12时段4费率 |
|
定时抄表 |
√ |
√ |
√ |
√ |
√ |
√ |
|
谐波 |
电压、电流总谐波畸变率（THD） |
√ |
√ |
√ |
√ |
√ |
√ |
|
谐波分量 |
2-21次 |
2-31次 |
2-63次 |
2-21次 |
2-31次 |
2-63次 |
|
电网实时波形 |
√ |
√ |
√ |
√ |
√ |
√ |
|
SOE事件记录 |
20条 |
60条 |
100条 |
20条 |
60条 |
100条 |
|
故障录波 |
- |
- |
10条 |
- |
- |
10条 |
|
电能脉冲输出 |
2 |
2 |
2 |
2 |
2 |
2 |
|
开关量输入 |
- |
6 |
6 |
- |
8 |
8 |
|
开关量输出 |
- |
2 |
2 |
- |
4 |
4 |
|
变送输出 |
- |
2 |
2 |
- |
4 |
4 |
|
通讯接口（RS-485） |
1 |
2 |
2 |
1 |
2 |
2 |
|
显示方式 |
点阵LCD |
点阵LCD |
点阵LCD |
点阵LCD |
点阵LCD |
点阵LCD |
|
开孔尺寸(mm) |
91×91 |
91×91 |
91×91 |
111×111 |
111×111 |
111×111 |
订货示例
订货时，应写明所需的产品型号，信号输入及功能模块等相关内容
|
例1．
型号：MPD-9C301
电源：AC 220V/50Hz
信号输入：三相四线，AC 3×220/380V，AC 100A/5A
其他：其他出厂预设置（未作说明则按照默认设置出厂） |
例2．
型号：MPD-2C301
电源：AC 220V/50Hz
信号输入：三相三线，AC 380V，AC 50A/1A
变送输出：4~20mA
其他：其他出厂预设置（未作说明则按照默认设置出厂） |
