M500系列电动机保护控制器，集成了常用的三相交流异步电动机的起动控制方式，不仅可以对电动机进行有效保护，而且可以简化传统的电动机二次保护控制电路，不但为客户有效的降低了成本、简化了调试工艺，而且提高了可靠性。

性能特点

n 电源支持交、直流供电,供电范围宽（AC/DC 80V~270V）

n 12路DI干节点、湿节点输入,干接点内部提供DC24V电源,输入功能可选

n 内置多种保护功能，仅需简单设置即可实现保护的投退、报警、跳闸

n 控制DO支持交流负载或直流负载，同时“起动控制DO”与“保护/停车控制 DO”分开；信号DO用于装置自检或故障报警输出等

n 测量功能分基本测量（电流参数）和增选测量（电压参数、剩余电流）

n 可编程电动机起动控制逻辑（变频起动、软起动、星-三角起动、双向起动、直接起动、双速启动等）

n 保护功能的投、退，保护参数等可由专业人员根据电动机的实际参数进行现场整定，掉电不丢失

n “t_E时间保护”符合国家标准(GB3836.3-2000) ，适用于增安型防爆电动机

n 出现特大短路电流时可闭锁接触器，通过控制继电器DO2驱动断路器，可靠排除故障

n “抗晃电”功能确保电动机运行不间断，短时欠、失压可实现电动机分批重起动（增选）

n 控制器可实现电动机自动起动功能

n 4～20mA模拟量输出可选择电动机各种运行参数（增选）

n 控制器支持Modbus-RTU、Profibus-DP、DeviceNet等多种总线协议，实现数据传输功能（增选）；

n 控制器可记录电动机当前运行时间、当前停车时间、累计运行时间、累计停车时间、累计故障次数、操作次数，便于日常维护

n 控制器可实时查询开关量输入输出状态、当前电动机的运行状态

n 控制器可记录带时标的故障记录、报警记录、起动记录、停车记录.信息丰富的故障记录，便于实现快速故障定位；

n 起动电流智能分析,电动机起动出现异常情况，导致起动电流偏差过大时及时报警，提醒用户及时检查；

n 友好的人机界面：全中文液晶显示（增选附件）；

n 显示终端双权限密码,避免非专业人员误修改参数。

产品标准

GB 14048.1 压开关设备和控制设备总则

GB 14048.4 低压开关设备和控制设备低压机电式接触器和电动机起动器

GB 14048.5 控制电路电器和开关元件机电式控制电路电器

GB 3836.3-2000 爆炸性气体环境用电气设备第3部分：增安型“e”

JB/T10613-2006 数字式电动机综合保护装置通用技术条件

JB/T10736-2007 交流电动机保护器

GB/T 18858.3-2002 低压开关设备和控制设备控制器-设备接口(CDI) 第3部分DeviceNet

GB/T 20540.1-6-2006 测量和控制数字数据通信工业控制系统用现场总线类型3:PROFIBUS规范

技术指标

信号输入
额定电压	400V、690V
额定绝缘电压	690V
额定电流	2A、5A、6.3A、25A、100A、250A、500A、820A
额定频率	50Hz
辅助电源
电源范围	AC/DC 80～270V
功耗	8W/8VA
控制继电器输出
控制继电器输出容量	阻性： AC 240V/8A AC-15：AC 240V/3A、AC 380V/1.9A
最大断开电压	AC 400V
最大断开能力AC	AC 2000VA
信号继电器输出
输出容量	AC 250V/5A(阻性)，DC 30V/3A(阻性)
最大断开电压	AC 300V
最大断开能力	AC 1500VA
通讯功能
RS-485接口	可选Modbus-RTU、Profibus-DP、DeviceNet、双Modbus-RTU或双Profibus-DP五种通讯方式波特率：2400～115200bps，默认9600bps
模拟量输出
类型	可选1路，4～20mA
模拟量输入
类型	可选1路，4～20mA
环境
工作温度	-20℃～70℃
储存温度	-25℃～85℃
海拔	≤2000m
安装类别	III
安全
绝缘电阻	100MΩ/500V
介质强度试验	2kV(r.m.s)，50Hz，1min
冲击电压试验	5kV(峰)，1.2/50us，0.5J 3正，3负，间隔5s
电磁兼容
电快速瞬变脉冲群	4级
静电放电	4级
浪涌（冲击）	4级
射频电磁场辐射	3级，场强10V/m
工频磁场	4级
电磁发射试验	在10 m测量距离处辐射发射限值:40dB(µV/m)
电压暂降、短时中断和电压变化	50 ms

电动机额定功率和控制器选配

电动机额定功率	控制器额定电流
≤1.1kW	2A
≤3.1kW	6.3A
≤11kW	25A
≤45kW	100A
≤132kW	250A
≤264kW	500A
264kW以上	820A

注：

1) 电流互感器模块的额定电流值：2A(0.5~2)、5A(1~5)、6.3A(1.6~6.3)、25A（6.3~25）、100A(25~100)。100A以上选用电流互感器模块中的5A产品，并需外加ZT40互感器，互感器额定电流分为250A(100~250)、500A(250~500)、820A（250~820），精度为5P10，每套互感器配三只。

2) 用户不增选漏电保护功能“L”时，产品标配的漏电保护电流整定范围为（0.3~1.0）Ie。

3) 电压保护功能有别于单纯的电压功能，可实现“抗晃电”以及欠压、失压重起动功能。

4) 串口线配用于连接显示模块。

5) 电子灭弧器EA。为了提高控制器输出控制触点的使用寿命，当接触器不带浪涌抑模块时需选用EA电子灭弧器并联在感性负载线圈的两端。

主体端子功能定义

端子号	功能定义	端子号	功能定义
COM	DI输入公共端	COM1	DO1和DO2的公共端
DI1	A接触器状态输入（常闭）	DO1	控制A继电器输出---正转（常开）
DI2	B接触器状态输入（常闭）	DO2	保护跳闸、停车继电器输出,常闭继电器
DI3	断路器状态输入（常闭）	DO3+	控制B继电器输出---反转（常开）或溢出故障---短路故障输出（常开，控制方式为A或不选）
DI4	起动A/起停A输入（常开）	DO3-	控制B继电器输出---反转（常开）或溢出故障---短路故障输出（常开，控制方式为A或不选）
DI5	起动B输入（常开）	COM2	DO4、DO5、DO6、DO7继电器公共端
DI6	停车输入（常开）	DO4、DO5、DO6 （可编程）	溢出故障（常开）
DI7	远程起动A（常开）		自诊断（常开）
DI8	远程停车（常开）		起动准备好（常开）
DI9	紧急停车（常开）		运行（常开）
DI10	控制权限(常开)		停车（常开）
DI11	工艺连锁(常开)		故障（常开）
DI12	可编程输入		报警（常开）
E1	剩余电流互感器输入1		热过载故障（常开）
E2	剩余电流互感器输入2		堵转故障（常开）
AO+	4~20mA模拟量输出正		不平衡故障（常开）
AO-	4~20mA模拟量输出负		欠载故障（常开）
A1	RS-485通讯接口1		阻塞故障（常开）
B1	RS-485通讯接口1		剩余电流/接地故障（常开）
S	通讯屏蔽地		过热故障（常开）
A2	RS-485通讯接口2		欠压故障（常开）
B2	RS-485通讯接口2		起动超时故障（常开）
AI+	模拟量输入		过压故障（常开）
AI-	模拟量输入		欠功率故障（常开）
T1	温度输入		断相故障（常开）
T2	温度输入		相序故障（常开）
Ua、Ub、Uc	电压信号输入		工艺连锁故障（常开）
L1、T1	A相电流信号输入，L1进线，T1出线		模拟量输入故障（常开）
L2、T2	B相电流信号输入，L2进线，T2出线		tE保护故障（常开）
L3、T3	C相电流信号输入，L3进线，T3出线		远程控制权限（常开）
PE	保护地		接线错误（常开）
L（+）	辅助电源，AC/DC 80～270V		通用DO（常开）
N（-）	辅助电源，AC/DC 80～270V	DO7	自诊断输出（常闭）

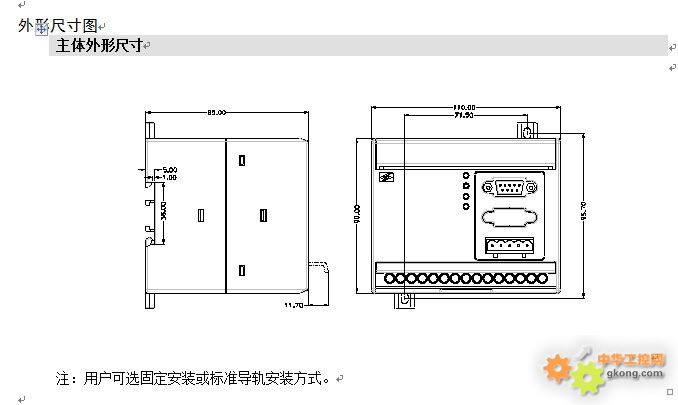

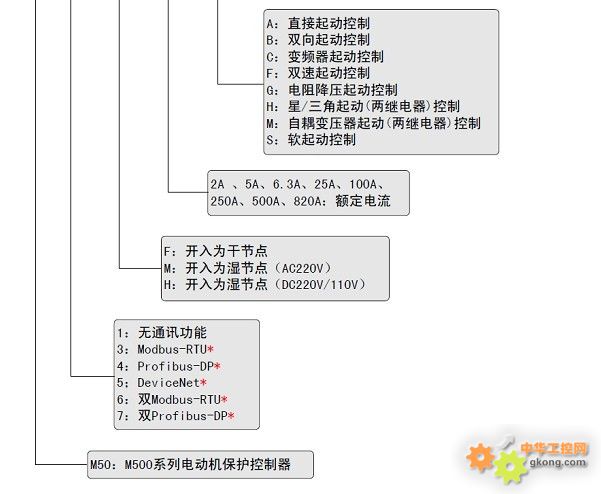

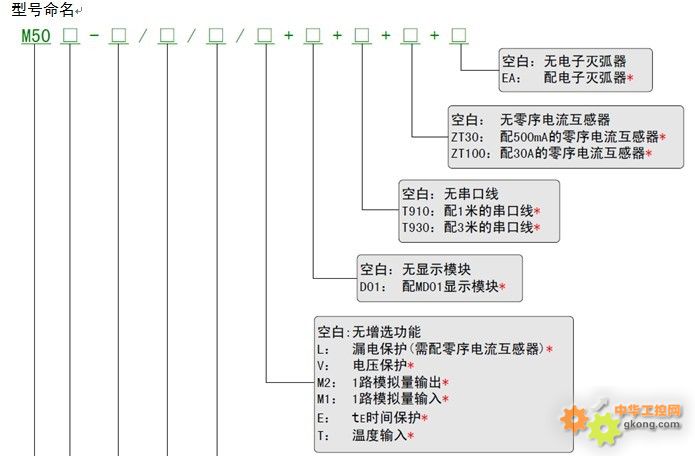

订货示例

例1．

型号：M503-F/2A/A/LVM2+D01+T910+ZT30+EA

电压等级：400V

说明：控制器产品使用MODUBUS-RTU通信协议，DI输入为干节点，控制DO回路使用的电源为AC220V或380V，直接起动控制逻辑，电机额定功率在0.06～0.75kW之内，带“电压＋重起动”功能、高灵敏度剩余电流（接地）保护范围50～500mA（配ZT30）、4～20mA模拟量输出功能，配MD01显示模块、串口线长度为１米、电子灭弧器。
