电气火灾监控探测器是新型电气火灾监控探测装置，主要应用于低压配电系统(AC220/380V)的漏电流、温度的监测和保护。它是一个多功能的可靠的测控装置，是彻底替代传统的空气开关、漏电开关的革命性产品。适用于学校、商厦、工厂车间、集贸市场、工矿企业、国家重点消防单位、智能大厦与小区，石油化工、电信及国防等部门用电的安全保护。
MFA系列电气火灾监控探测器主要是配以MLT剩余电流互感器，用于测量各回路漏电、温度并加以保护
产品标准
|
GB14287-2005 电气火灾监控系统
GB50045-95 高层民用建筑设计防火规范
GB50096 住宅设计规范 |
GB50054-95 低压配电设计规范
GB13955-2005 剩余电流动作保护装置的安装和运行
GB50016-2006 建筑设计防火规范 |
性能特点
¡ 提供多回路的漏电和一路温度监控
¡ 提供多路控制节点，可用于报警、跳闸等控制
¡ 支持消防联动，远程切断故障回路
¡ 数码管和指示灯显示，多功能按键操作编程
¡ 采用RS-485通讯，Modbus-RTU协议
¡ 实时温度监控功能，对温度传感器在线检测，传感器断线、短路及时发出警告。
¡ 配套提供漏电互感器和温度传感器
¡ 通过国家消防安全认证
¡ 适用于0.4kV电压等级TN-C-S、TN-S及局部TT系统
¡ MFA系列
|
MFA
电气火灾监控探测器 |
显示方式：高亮LED |
|
外形尺寸：96×96mm |
|
扩展测量功能：无 |
|
漏电测量路数：1、4、8路 |
|
温度测量路数：1路 |
|
保护路数：1、4、8路（漏电保护） |
|
MLT
剩余电流互感器 |
测量路数：1路漏电 |
|
1、监控器与互感器连接距离：≤2m
2、监控器固定连接1、4或8路互感器 |
|
剩余电流保护 |
|
通道数 |
最多8路 |
|
剩余电流输入范围 |
0～2000mA |
|
剩余电流动作值I△n |
30～1000mA,调节步长1mA |
|
剩余电流报警值I△no |
30～1000mA,调节步长1mA |
|
动作延时时间 |
0～60S,间隔0.1S |
|
过载 |
持续10倍，瞬间30倍/秒 |
|
温度保护 |
|
测量范围 |
0～150℃ |
|
动作范围 |
55～150℃ ，±1℃ |
|
辅助电源 |
|
宽压型 |
AC/DC 80～270V |
|
功耗 |
＜2VA |
|
功能模块 |
|
通讯接口 |
RS-485通讯，Modbus-RTU协议 |
|
开关量输入 |
1路，有源输入，AC/DC220V±25% |
|
开关量输出 |
最多8路，继电器输出容量：AC220V/5A，DC30V/5A |
|
安全 |
|
绝缘强度 |
2kV |
|
绝缘电阻 |
≥20MΩ |
|
平均无故障时间(MTBF) |
≥50000h |
|
环境 |
|
工作温度 |
-20℃～+60℃ |
|
存储温度 |
-40℃～+75℃ |
|
相对湿度 |
5％～95%，无凝露 |
|
电磁兼容 |
|
电快速瞬变脉冲群 |
4级 |
|
静电放电 |
4级 |
|
浪涌（冲击） |
4级 |
|

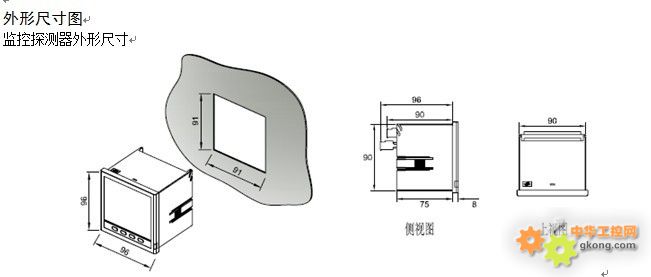

外形尺寸 |
|
面框尺寸(mm) |
96×96 |
|
开孔尺寸(mm) |
91×91 |

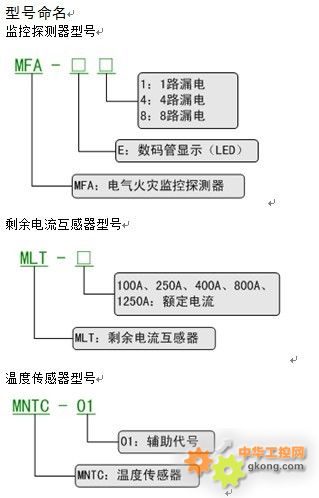

MFA系列快速选型表
|
型号 |
参数 |
其他 |
|
电气火灾监控探测器 |
MFA-E1 |
监测1路漏电和1路温度 |
LED显示；
开孔尺寸：
91×91mm |
监测漏电需配置MLT剩余电流互感器；监测温度需另外配置MNTC-01温度传感器 |
|
MFA-E4 |
监测4路漏电和1路温度 |
|
MFA-E8 |
监测8路漏电和1路温度 |
|

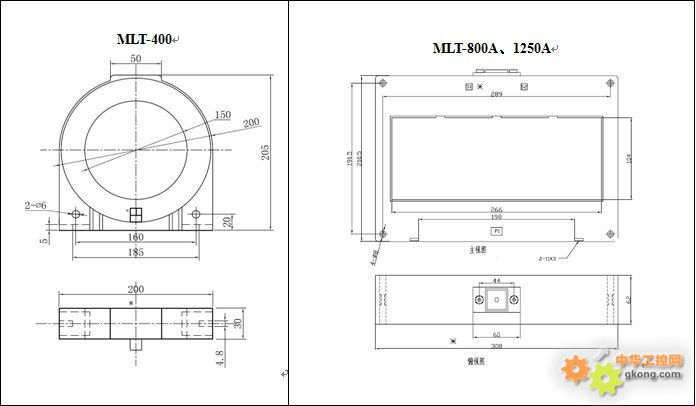

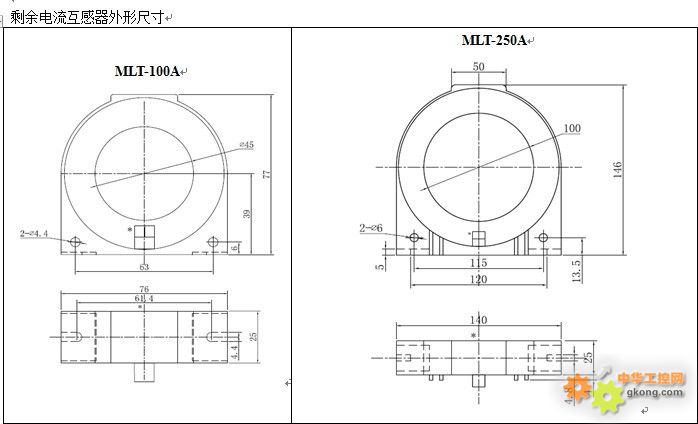

剩余电流互感器 |
MLT-□ |
探测漏电信号，每个探测器探测1路漏电 |
□表示额定电流，有100A、250A、400A、800A、1250A |
|

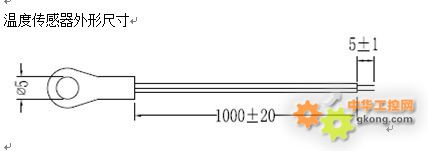

温度传感器 |
MNTC-01 |
0～150℃ |
测一路温度就必须配一个温度传感器 |
规格选型
|
功能 型号 |
MFA-E1 |
MFA-E4 |
MFA-E8 |
|
保护功能 |
漏电 |
1 |
4 |
8 |
|
温度 |
1 |
1 |
1 |
|
消防联动 |
√ |
√ |
√ |
|
测量功能 |
漏电流 |
√ |
√ |
√ |
|
温度 |
√ |
√ |
√ |
|
通讯功能 |
RS-485通讯，Modbus-RTU协议 |
1 |
1 |
1 |
|
开关量输入 |
有源输入 |
1 |
1 |
1 |
|
开关量输出 |
报警控制 |
- |
- |
- |
|
跳闸控制 |
1 |
4 |
8 |
|
显示方式 |
LED |
LED |
LED |
|
开孔尺寸（mm） |
91×91 |
91×91 |
91×91 |
注：
1. 母排（或线缆）应是非铠装型，或非磁性的铠装型电缆。
2. 某些应用场合，小于400A的一次回路会采用铜母排走线，此时应选择400~1500A规格的剩余电流互感器，以满足其尺寸要求；用户在订货时，必须加以特别说明。
3. 选型以三相四线（或单相两线）母排（或线缆）的实际总通过截面积为主要依据，安装后窗口占用比率为75%左右为佳。不同规格的剩余电流互感器仅是尺寸不同，漏电流检测特性相同。
4. 三相四线（或单相两线）时，母排（或线缆）在窗口内应尽量均匀分布，地线（PE）绝对不能进入，否则会造成测量偏差。
5. 剩余电流互感器的固定应当牢固可靠。
订货示例
例1：
型号：MFA-E8
电源：AC 220V/50Hz
剩余电流漏电互感器：MLT-400A共8个
温度传感器：MNTC-01共1个
其他：其他出厂预设置（未作说明则按照默认设置出厂）
