电力计量类仪表适用于低压计量的交流电参数及有功电度、无功电度，具有测量精度高、性能稳定可靠、长寿命、体积小、重量轻、功耗低、操作简便、易于实现管理功能的扩展、一表多用等特点。可广泛应用于电力行业的电能测量及用电自动化管理领域，如楼宇、商场、会展中心、学校、机场、港口、工厂、写字楼及公共设施等场所。
性能特点
¡ 有功电能、无功电能高精度计量
¡ 电流互感器接入方式，带电流测量
¡ 宽温型LCD显示，仪表参数可通过显示面板或计算机远程设定
¡ 电流、电压变比可编程
¡ 支持RS-485通讯，Modbus-RTU协议
¡ 支持有功/无功电能脉冲输出
¡ 安装方便，接线简单，工程量小
¡ 宽范围交直流通用电源：AC/DC 80V～270V
产品标准
¡ GB/T 17215.321-2008 交流电测量设备 特殊要求 第21部分：静止式有功电能表(1级和2级)
¡ GB/T 17215.322-2008 交流电测量设备 特殊要求 第22部分：静止式有功电能表(0.2S级和0.5S级)
¡ GB/T 17215.323-2008 交流电测量设备 特殊要求 第23部分：静止式无功电能表(2级和3级)
技术指标
|
测量精度 |
|
有功电能 |
0.5S级或1级 |
|
无功电能 |
2级 |
|
电流 |
0.5级 |
|
信号输入 |
|
额定电压 |
AC 220V，AC 3×57.7/100V，AC 3×100V，AC 3×220/380V |
|
额定电流 |
1.5(6)A |
|
过负载 |
电压：1.2倍（持续），2倍/1秒（瞬时）
电流：1.2倍（持续），10倍/5秒（瞬时） |
|
功耗 |
电压：＜0.5VA（相）
电流：＜0.4VA（相） |
|
频率 |
45～65Hz |
|
辅助电源 |
|
工作范围 |
AC/DC：80V～270V |
|
功耗 |
＜4VA |
|
功能模块 |
|
通讯接口 |
支持1路RS-485通讯，Modbus-RTU协议
波特率：2400～19200bps，默认9600 bps |
|
电能脉冲输出 |
支持2路电能脉冲输出 |
|
环境 |
|
工作温度 |
-20℃～+60℃ |
|
存储温度 |
-40℃～+70℃ |
|
相对湿度 |
≤95%，无腐蚀性气体场所 |
|
海拔 |
≤2500m |
|

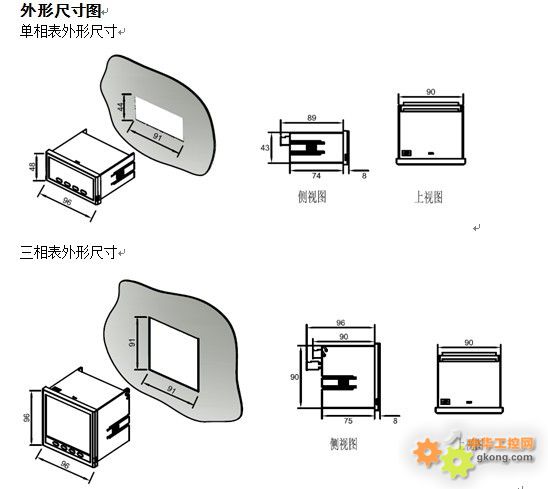

外形尺寸 |
|
面框尺寸（mm） |
96×48;96×96 |
|
开孔尺寸（mm） |
91×44; 91×91 |

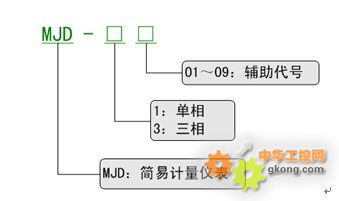

功能选型
|
型号 功能 |
相数 |
电流 |
有功
计量 |
无功
计量 |
脉冲
输出 |
通讯
接口 |
开孔尺寸
（mm） |
|
MJD-101 |
单相 |
√ |
√ |
— |
1 |
1 |
91×44 |
|
MJD-301 |
三相 |
√ |
√ |
— |
1 |
1 |
91×91 |
|
MJD-302 |
三相 |
√ |
— |
√ |
1 |
1 |
|
MJD-303 |
三相 |
√ |
√ |
√ |
2 |
1 |
规格一览表
|
规格 |
脉冲常数 |

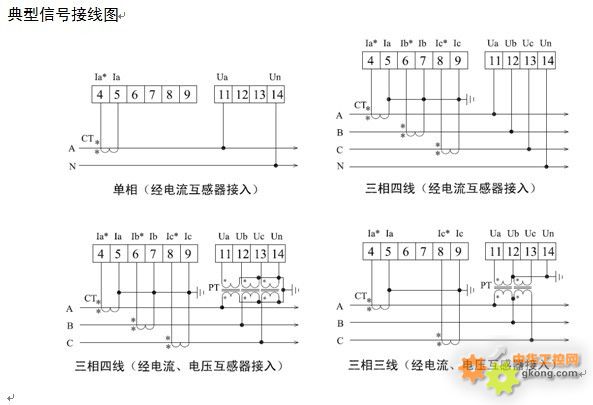

接线方式 |
|
电压 |
电流 |
|
220V |
1.5(6)A |
12000imp/kWh |
单相（经电流互感器接入） |
|
3×57.7/100V |
1.5(6)A |
20000 imp/kWh |
三相四线（经电流、电压互感器接入） |
|
3×100V |
1.5(6)A |
20000 imp/kWh |
三相三线（经电流、电压互感器接入） |
|
3×220/380V |
1.5(6)A |
6400imp/kWh |
三相四线（经电流互感器接入） |
