电力计量类仪表适用于低压计量的交流电参数及有功电度、无功电度，具有测量精度高、性能稳定可靠、长寿命、体积小、重量轻、功耗低、操作简便、易于实现管理功能的扩展、一表多用等特点。可广泛应用于电力行业的电能测量及用电自动化管理领域，如楼宇、商场、会展中心、学校、机场、港口、工厂、写字楼及公共设施等场所。
性能特点
¡ 正反向有功/无功电能高精度计量
¡ 综合测量电压、电流、有功功率、无功功率、视在功率、功率因数、电网频率等电参量
¡ 分时多费率电能计量，最大可设置12时段，4种费率，时段最小间隔1分钟
¡ 具有3个月的历史数据存储
¡ 宽温型LCD显示，仪表参数可通过显示面板或计算机远程设定
¡ 支持RS-485通讯，Modbus-RTU协议
¡ 支持有功电能脉冲输出
¡ 支持电流一次接入（直接接入）和二次接入（经电流互感器CT接入）
¡ 采用35mm DIN标准导轨安装方式
¡ 专用大规模集成电路与最新单片处理器及其外围芯片技术设计
¡ 具有良好的抗电磁干扰能力，低自耗节电、高精度、高过载、高稳定性、防窃电、使用寿命长
产品标准
¡ GB/T 17215.321-2008 交流电测量设备 特殊要求 第21部分：静止式有功电能表(1级和2级)
¡ GB/T 17215.322-2008 交流电测量设备 特殊要求 第22部分：静止式有功电能表(0.2S级和0.5S级)
¡ GB/T 17215.323-2008 交流电测量设备 特殊要求 第23部分：静止式无功电能表(2级和3级)
¡ GBT 17215.301-2007 多功能电能表 特殊要求
技术指标
|
电气特性 |
|
参比电压 |
AC 220V，AC 3×57.7/100V，AC 3×100V，AC 3×220/380V |
|
正常工作电压 |
0.9 Un～1.1Un |
|
极限工作电压 |
0.7 Un～1.2Un |
|
电流规格 |
1.5(6)A，5(20)A，10(40)A，20(80)A |
|
启动电流 |
0.4%Ib（直接接入），0.2%In（经CT接入） |
|
参比频率 |
50/60Hz |
|
准确度等级 |
有功0.5S级或1级 |
|
电压回路功耗 |
≤1W，5VA（每相） |
|
电流回路功耗 |
≤1VA（每相） |
|
计时准确度 |
日误差≤0.5s/d（23℃） |
|
功能模块 |
|
通讯接口 |
1路RS-485通讯，Modbus-RTU协议
波特率：2400～19200bps，默认9600 bps |
|
电能脉冲输出 |
1路电能脉冲输出 |
|
环境 |
|
工作温度 |
-20℃～+60℃ |
|
存储温度 |
-40℃～+70℃ |
|
相对湿度 |
≤95%，无腐蚀性气体场所 |
|
海拔 |
≤2500m |
|
外形尺寸 |
|
尺寸（mm） |
76×89×74（单相）; 126×89×74（三相） |
|
模数量 |
4（单相），7（三相） |
|
显示方式 |
LCD显示 |
|
最大接线截面 |
25mm2 |

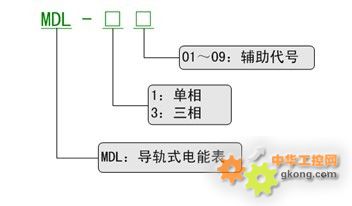

功能选型
|
型号 功能 |
相数 |
实时测量 |
电能计量 |
分时
计费 |
历史电能 |
脉冲
输出 |
通讯
接口 |
|
电压 |
电流 |
有功
功率 |
无功
功率 |
功率
因数 |
频率 |
有功
电能 |
无功
电能 |
|
MDL-101 |
单相 |
— |
— |
— |
— |
— |
— |
√ |
— |
— |
— |
1 |
1 |
|
MDL-102 |
单相 |
— |
— |
— |
— |
— |
— |
√ |
— |
√ |
√ |
1 |
1 |
|
MDL-103 |
单相 |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
— |
— |
1 |
1 |
|
MDL-104 |
单相 |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
1 |
1 |
|
MDL-301 |
三相 |
— |
— |
— |
— |
— |
— |
√ |
— |
— |
— |
1 |
1 |
|
MDL-302 |
三相 |
— |
— |
— |
— |
— |
— |
√ |
— |
√ |
√ |
1 |
1 |
|
MDL-303 |
三相 |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
— |
— |
1 |
1 |
|
MDL-304 |
三相 |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
1 |
1 |
规格一览表
|
规格 |
脉冲常数 |
接线方式 |
|
电压 |
电流 |
|
220V |
1.5（6）A |
12000imp/kWh |
单相（经电流互感器接入） |
|
220V |
5（20）A |
3200imp/kWh |
单相（直接接入） |
|
220V |
10（40）A |
1600imp/kWh |
|
220V |
20（80）A |
800imp/kWh |
|
3×57.7/100V |
1.5（6）A |
20000 imp/kWh |
三相四线（经电流、电压互感器接入） |
|
3×100V |
1.5（6）A |
20000 imp/kWh |
三相三线（经电流、电压互感器接入） |
|
3×220/380V |
1.5（6）A |
6400imp/kWh |
三相四线（经电流互感器接入） |
|
3×220/380V |
5（20）A |
1200imp/kWh |
三相四线（直接接入） |
|
3×220/380V |
10（40）A |
600imp/kWh |
|
3×220/380V |
20（80）A |
300imp/kWh |
订货示例
订货时，应写明所需的产品型号，信号输入及功能模块等相关内容
|
例1．
型号：MDL-104
信号输入： AC 220V，10(40)A，单相（直接接入）
其他：其他出厂预设置（未作说明则按照默认设置出厂） |
例2．
型号：MDL-304
信号输入：AC 3×220/380V，1.5(6)A，三相四线（经电流互感器接入）
其他：其他出厂预设置（未作说明则按照默认设置出厂） |
