性能特点
· 高精度测量三相电压、三相电流、有功功率、无功功率、视在功率、功率因数、频率、中性线电流等电参量
· 正反向有功/无功电能计量
· 分时电能计量，12时段4种费率
· 分时电能定时抄表
· 12个月历史电能数据存储
· 正序/负序/零序电流、正序/负序/零序电压、电流不平衡度、电压不平衡度
· 需量功能、越限报警、事件记录
· 大屏幕、高清晰LCD显示
· 支持2路RS-485通讯，Modbus-RTU协议
· 支持开关量输入、开关量输出、模拟量变送输出、模拟量直流输入、电能脉冲输出
· 宽范围交直流通用电源：AC/DC 80V～270V
|
测量精度 |
|
电压 |
0.5级 |
|
电流 |
0.5级 |
|
有功功率 |
0.5级 |
|
无功功率 |
0.5级 |
|
功率因数 |
0.5级 |
|
频率 |
±0.02Hz |
|
有功电能 |
0.5S级 |
|
无功电能 |
1级 |
|
时钟 |
＜0.5S/d |
|
信号输入 |
|
接线方式 |
三相四线、三相三线 |
|
额定电压 |
AC 57.7V、AC 100V、AC 220V、AC 380V |
|
额定电流 |
AC 1A、AC 5A |
|
过负载 |
电压：1.2倍（持续），2倍/1秒（瞬时）
电流：1.2倍（持续），10倍/5秒（瞬时） |
|
功耗 |
电压：＜1VA/相
电流：＜0.4VA/相 |
|
阻抗 |
电压：＞300kΩ
电流：＜20mΩ |
|
频率 |
45～65Hz |
|
辅助电源 |
|
工作范围 |
AC/DC：80V～270V |
|
功耗 |
＜4VA |
|
功能模块 |
|
通讯接口 |
支持2路RS-485通讯，Modbus-RTU协议
波特率：2400～19200bps，默认9600 bps |
|
开关量输入 |
支持12路干结点输入 |
|
开关量输出 |
支持4路继电器输出
容量：AC 250V/5A，DC 30V/5A |
|
变送输出 |
支持4路模拟量输出：0/4～20mA或0～5/10V |
|
直流输入 |
支持2路模拟量输入：0～20mA |
|
电能脉冲输出 |
支持2路电能脉冲输出
常数：5000或20000imp/kWh(kvarh) |
|
环境 |
|
工作温度 |
-10℃～+55℃ |
|
存储温度 |
-25℃～+70℃ |
|
相对湿度 |
≤93%，无腐蚀性气体场所 |
|
海拔 |
≤2500m |
|
安全 |
|
绝缘电阻 |
＞100MΩ |
|
交流耐压 |
AC 2kV |
|
电磁兼容性能 |
|
静电放电 |
4级 |
|
电快速瞬变脉冲群 |
4级 |
|
浪涌（冲击） |
4级 |
|
外形尺寸 |
|
面框尺寸（mm） |
120×120 |
|
开孔尺寸（mm） |
111×111 |

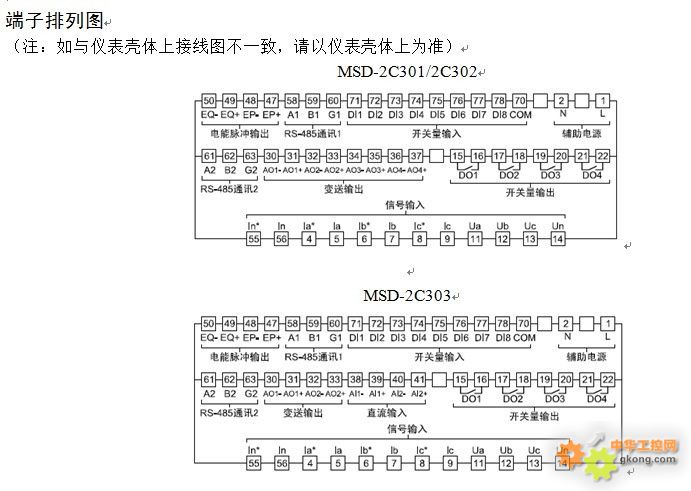

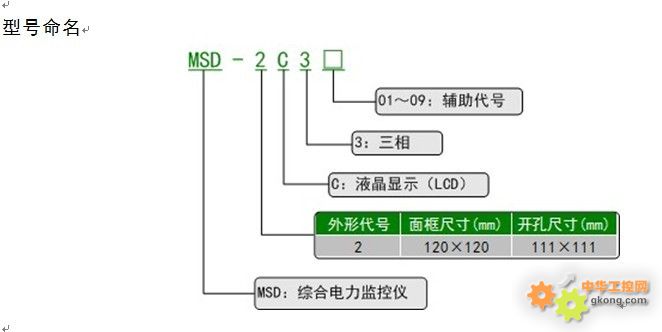

规格选型
|
功能 型号 |
MSD-2C301 |
MSD-2C302 |
MSD-2C303 |
MSD-2C304 |
MSD-2C305 |
MSD-2C306 |
|
实时测量 |
三相电压 |
√ |
√ |
√ |
√ |
√ |
√ |
|
三相电流 |
√ |
√ |
√ |
√ |
√ |
√ |
|
有功功率 |
√ |
√ |
√ |
√ |
√ |
√ |
|
无功功率 |
√ |
√ |
√ |
√ |
√ |
√ |
|
视在功率 |
√ |
√ |
√ |
√ |
√ |
√ |
|
功率因数 |
√ |
√ |
√ |
√ |
√ |
√ |
|
频率 |
√ |
√ |
√ |
√ |
√ |
√ |
|
中性线电流 |
√ |
√ |
√ |
√ |
√ |
√ |
|
电能计量 |
双向有功电能 |
√ |
√ |
√ |
√ |
√ |
√ |
|
双向无功电能 |
√ |
√ |
√ |
√ |
√ |
√ |
|
分时计费 |
12时段
4费率 |
12时段
4费率 |
12时段
4费率 |
12时段
4费率 |
12时段
4费率 |
12时段
4费率 |
|
定时抄表 |
√ |
√ |
√ |
√ |
√ |
√ |
|
12个月历史电能 |
√ |
√ |
√ |
√ |
√ |
√ |
|
需量功能 |
相电流 |
√ |
√ |
√ |
√ |
√ |
√ |
|
有功功率 |
√ |
√ |
√ |
√ |
√ |
√ |
|
无功功率 |
√ |
√ |
√ |
√ |
√ |
√ |
|
序分量 |
正序/负序/零序电流 |
√ |
√ |
√ |
√ |
√ |
√ |
|
正序/负序/零序电压 |
√ |
√ |
√ |
√ |
√ |
√ |
|
不平衡度 |
电流不平衡度 |
√ |
√ |
√ |
√ |
√ |
√ |
|
电压不平衡度 |
√ |
√ |
√ |
√ |
√ |
√ |
|
事件记录 |
20条 |
20条 |
20条 |
20条 |
20条 |
20条 |
|
开关量输入 |
8 |
8 |
8 |
12 |
12 |
12 |
|
开关量输出 |
- |
4 |
4 |
4 |
4 |
4 |
|
模拟量变送输出 |
- |
4 |
2 |
- |
2 |
- |
|
模拟量直流输入 |
- |
- |
2 |
- |
- |
2 |
|
电能脉冲输出 |
2 |
2 |
2 |
2 |
2 |
2 |
|
通讯接口（RS-485） |
1 |
2 |
2 |
1 |
2 |
2 |
|
显示方式 |
LCD |
LCD |
LCD |
LCD |
LCD |
LCD |
|
开孔尺寸(mm) |
|
111×111 |
111×111 |
111×111 |
111×111 |
111×111 |
订货示例
订货时，应写明所需的产品型号，信号输入及功能模块等相关内容
|
例1．
型号：MSD-2C301
电源：AC 220V/50Hz
信号输入：三相四线，AC 3×220/380V，AC 100A/5A
其他：其他出厂预设置（未作说明则按照默认设置出厂） |
例2．
型号：MSD-2C302
电源：AC 220V/50Hz
信号输入：三相三线，AC 10kV/100V，AC 1000A/5A
变送输出：0~20mA
其他：其他出厂预设置（未作说明则按照默认设置出厂） |
