性能特点
n 模块化设计，体积小，结构灵活
n 特大短路电流时可闭锁接触器，直接驱动断路器，可靠排除故障
n 通过LED显示代码，可以判断电机的状态和发生的保护
n 保护功能的投、退，保护参数等可由专业人员根据电动机的实际运行情况进行现场整定，掉电不丢失
n “tE时间保护”符合国家标准(GB3836.3-2000) ，适应于增安型防爆电动机
n 控制器可记录故障记录、报警记录，信息丰富的故障记录，便于实现快速故障定位
技术指标
|
信号输入 |
|
额定电流输入 |
2A、5A、6.3A、25A、100A、250A、500A、820A |
|
功能模块 |
|
通讯接口 |
1路RS-485通讯，Modbus-RTU协议 |
|
模拟量输出 |
1路（4～20mA） |
|
开关量输入 |
1路（干节点输入） |
|
继电器输出 |
3路 |
|
控制输出继电器触点容量 |
AC 250V/5A |
|
报警输出继电器触点容量 |
AC 250V/5A |
|
测量 |
|
测量精度 |
1级 |
|
接触器操作次数最大记录 |
65535次 |
|
累计运行时间最大记录 |
9999天 |
|
辅助电源 |
|
工作范围 |
AC/DC：80V ~ 270V |
|
功耗 |
< 3VA |
|
环境 |
|
工作温度 |
-20℃~+60℃ |
|
工作湿度 |
< 90%RH |
|
存储温度 |
-40℃ ~ +85℃ |
|
存储湿度 |
< 95%RH |
|
安全 |
|
绝缘电阻 |
>100MΩ，500VDC |
|
交流耐压 |
AC2.5kV/min |
|
电磁兼容 |
|
快速瞬变 |
4级 |
|
振荡波抗扰度 |
4级 |
|
静电放电抗扰度 |
4级 |
|
射频电磁场辐射抗扰度 |
4级 |
|
浪涌抗扰度 |
4级 |
|
射频传导抗扰度 |
4级 |
|
外形尺寸 |
|
面框尺寸(mm) |
96×48 |
|
开孔尺寸(mm) |
91×44 |
电动机额定功率和控制器选配
|
电动机额定功率 |
控制器额定电流 |
|
≤1.1kW |
2A |
|
≤3.1kW |
6.3A |
|
≤11kW |
25A |
|
≤45kW |
100A |
|
≤132kW |
250A |
|
≤264kW |
500A |
|
264kW以上 |
820A |

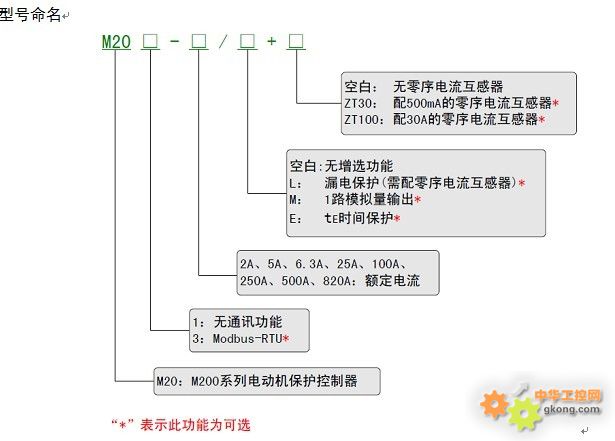

订货示例
例1.
型号：M203-100A/M
电源：AC 220V/50Hz
信号输入：AC 100A
模拟量输出： 4～20mA
其他：其他出厂预设置（未作说明则按照默认设置出厂）
