M500系列电动机保护控制器，集成了常用的三相交流异步电动机的起动控制方式，不仅可以对电动机进行有效保护，而且可以简化传统的电动机二次保护控制电路，不但为客户有效的降低了成本、简化了调试工艺，而且提高了可靠性。
性能特点
n 电源支持交、直流供电,供电范围宽（AC/DC 80V~270V）
n 12路DI干节点、湿节点输入,干接点内部提供DC24V电源,输入功能可选
n 内置多种保护功能，仅需简单设置即可实现保护的投退、报警、跳闸
n 控制DO支持交流负载或直流负载，同时“起动控制DO”与“保护/停车控制 DO”分开；信号DO用于装置自检或故障报警输出等
n 测量功能分基本测量（电流参数）和增选测量（电压参数、剩余电流）
n 可编程电动机起动控制逻辑（变频起动、软起动、星-三角起动、双向起动、直接起动、双速启动等）
n 保护功能的投、退，保护参数等可由专业人员根据电动机的实际参数进行现场整定，掉电不丢失
n “tE时间保护”符合国家标准(GB3836.3-2000) ，适用于增安型防爆电动机
n 出现特大短路电流时可闭锁接触器，通过控制继电器DO2驱动断路器，可靠排除故障
n “抗晃电”功能确保电动机运行不间断，短时欠、失压可实现电动机分批重起动（增选）
n 控制器可实现电动机自动起动功能
n 4～20mA模拟量输出可选择电动机各种运行参数（增选）
n 控制器支持Modbus-RTU、Profibus-DP、DeviceNet等多种总线协议，实现数据传输功能（增选）；
n 控制器可记录电动机当前运行时间、当前停车时间、累计运行时间、累计停车时间、累计故障次数、操作次数，便于日常维护
n 控制器可实时查询开关量输入输出状态、当前电动机的运行状态
n 控制器可记录带时标的故障记录、报警记录、起动记录、停车记录.信息丰富的故障记录，便于实现快速故障定位；
n 起动电流智能分析,电动机起动出现异常情况，导致起动电流偏差过大时及时报警，提醒用户及时检查；
n 友好的人机界面：全中文液晶显示（增选附件）；
n 显示终端双权限密码,避免非专业人员误修改参数。
技术指标
|
信号输入 |
|
额定电压 |
400V、690V |
|
额定绝缘电压 |
690V |
|
额定电流 |
2A、5A、6.3A、25A、100A、250A、500A、820A |
|
额定频率 |
50Hz |
|
辅助电源 |
|
电源范围 |
AC/DC 80～270V |
|
功耗 |
8W/8VA |
|
控制继电器输出 |
|
控制继电器输出容量 |
阻性： AC 240V/8A
AC-15：AC 240V/3A、AC 380V/1.9A |
|
最大断开电压 |
AC 400V |
|
最大断开能力AC |
AC 2000VA |
|
信号继电器输出 |
|
输出容量 |
AC 250V/5A(阻性)，DC 30V/3A(阻性) |
|
最大断开电压 |
AC 300V |
|
最大断开能力 |
AC 1500VA |
|
通讯功能 |
|
RS-485接口 |
可选Modbus-RTU、Profibus-DP、DeviceNet、双Modbus-RTU或双Profibus-DP五种通讯方式
波特率：2400～115200bps，默认9600bps |
|
模拟量输出 |
|
类型 |
可选1路，4～20mA |
|
模拟量输入 |
|
类型 |
可选1路，4～20mA |
|
环境 |
|
工作温度 |
-20℃～70℃ |
|
储存温度 |
-25℃～85℃ |
|
海拔 |
≤2000m |
|
安装类别 |
III |
|
安全 |
|
绝缘电阻 |
100MΩ/500V |
|
介质强度试验 |
2kV(r.m.s)，50Hz，1min |
|
冲击电压试验 |
5kV(峰)，1.2/50us，0.5J 3正，3负，间隔5s |
|
电磁兼容 |
|
电快速瞬变脉冲群 |
4级 |
|
静电放电 |
4级 |
|
浪涌（冲击） |
4级 |
|
射频电磁场辐射 |
3级，场强10V/m |
|
工频磁场 |
4级 |
|
电磁发射试验 |
在10 m测量距离处辐射发射限值:40dB(µV/m) |
|
电压暂降、短时中断和电压变化 |
50 ms |
电动机额定功率和控制器选配
|
电动机额定功率 |
控制器额定电流 |
|
≤1.1kW |
2A |
|
≤3.1kW |
6.3A |
|
≤11kW |
25A |
|
≤45kW |
100A |
|
≤132kW |
250A |
|
≤264kW |
500A |
|
264kW以上 |
820A |
注：
1) 电流互感器模块的额定电流值：2A(0.5~2)、5A(1~5)、6.3A(1.6~6.3)、25A（6.3~25）、100A(25~100)。100A以上选用电流互感器模块中的5A产品，并需外加ZT40互感器，互感器额定电流分为250A(100~250)、500A(250~500)、820A（250~820），精度为5P10，每套互感器配三只。
2) 用户不增选漏电保护功能“L”时，产品标配的漏电保护电流整定范围为（0.3~1.0）Ie。
3) 电压保护功能有别于单纯的电压功能，可实现“抗晃电”以及欠压、失压重起动功能。
4) 串口线配用于连接显示模块。
5) 电子灭弧器EA。为了提高控制器输出控制触点的使用寿命，当接触器不带浪涌抑模块时需选用EA电子灭弧器并联在感性负载线圈的两端。
订货示例
例1．

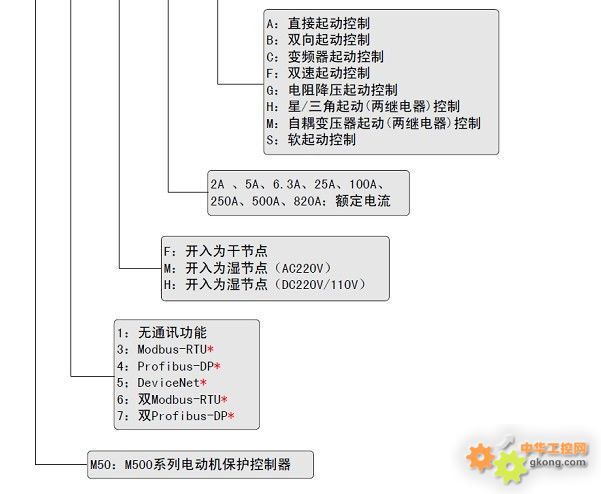

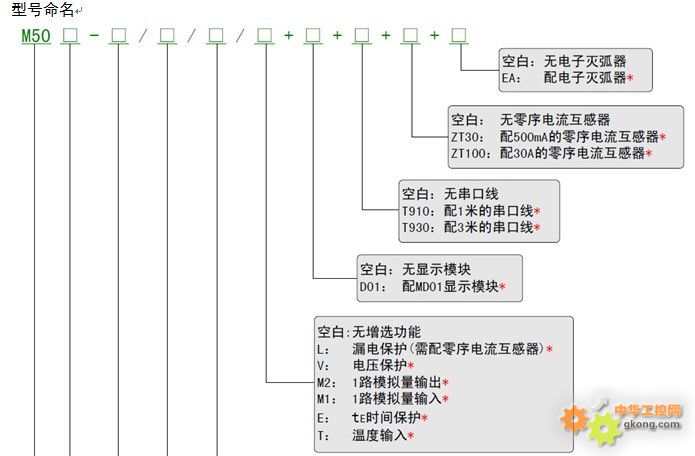

型号：M503-F/2A/A/LVM2+D01+T910+ZT30+EA
电压等级：400V
说明：控制器产品使用MODUBUS-RTU通信协议，DI输入为干节点，控制DO回路使用的电源为AC220V或380V，直接起动控制逻辑，电机额定功率在0.06～0.75kW之内，带“电压＋重起动”功能、高灵敏度剩余电流（接地）保护范围50～500mA（配ZT30）、4～20mA模拟量输出功能，配MD01显示模块、串口线长度为１米、电子灭弧器。
