MJKW系列无功功率自动补偿控制器是以无功功率为取样物理量的补偿控制器。该控制器能可靠地正常运行在大谐波、非正弦电流、强干扰等恶劣电网环境下，先进独特的自适应功能保证了电力电容的使用安全，真正实现了电力电容器的使用安全，有效改善电网的功率因数。产品符合JB/T9663-1999要求。
性能特点
n 全数字化设计，采用交流采样算法，人机界面采用四位LED数码管显示或大屏幕LCD中文液晶显示
n 秉承以人为本的设计理念，模块化组装，外表流线设计
n 可实时显示电压、电流、功率因数、有功功率、无功功率、电压总谐波畸变率、电流总谐波畸变率、频率、温度、电容输出显示及投切状态报警等信息
n 具有10、12路控制输出，支持三相补偿、分相补偿、综合补偿方案，采用动态和静态两种补偿方式，具有手动补偿和自动补偿两种工作方式
n 电容器投切控制程序支持等容、编码（1：2、1：2：3、1：2：4：8……）及模糊控制投切方式
n 取样物理量为无功功率，具有谐波测量及保护功能
n 具有RS-485标准总线接口，支持Modbus-RTU通讯协议，适用于成套智能配电柜，智能箱变的数据采集、无功补偿等
技术指标
|
测量精度 |
|
电压 |
0.5级 |
|
电流 |
0.5级 |
|
功率因数 |
1.0级 |
|
有功功率 |
1.0级 |
|
无功功率 |
1.0级 |
|
频率 |
±0.1Hz |
|
|
|
额定电流 |
AC 5A(电流互感器二次侧) |
|
额定电压 |
220/380V |
|
频率 |
50/60Hz |
|
辅助电源 |
|
工作范围 |
AC 220V±20%或取自电压信号 |
|
测量范围 |
|
功率因数 |
滞后0.200～超前0.200 |
|
温度 |
20℃～80℃ |
|
通讯功能 |
|
RS-485通讯 |
Modbus-RTU协议，波特率4800～38400bps（无校验位） |
|
控制输出 |
|
输出回路 |
10路或12路 |
|
继电器输出 |
干节点方式，AC 250V/5A 阻性 |
|
电平输出 |
DC 12V 30mA/支路 |
|
可靠性 |
|
平均无故障时间(MTBF) |
≥250000h |
|
环境 |
|
工作温度 |
-20℃～+60℃ |
|
存储温度 |
-40℃～+70℃ |
|
海拔高度 |
≤2500m |
|
周围条件 |
周围环境无腐蚀性气体，无导电尘埃，无易燃易爆的介质存在，安装地点无剧烈振动、无雨雪侵蚀 |
|
外形尺寸 |
|
面框尺寸(mm) |
120×120 |
|
开孔尺寸(mm) |
113×113 |

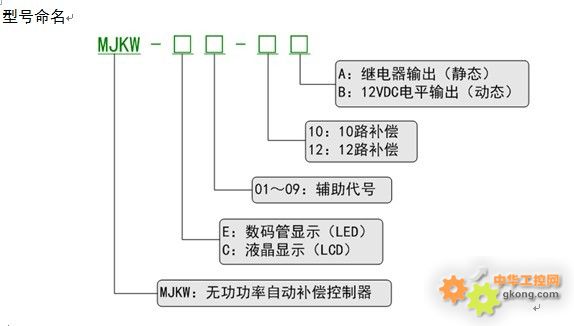

规格选型
|
功能 型号 |
MJKW-E01 |
MJKW-C01 |
MJKW-C02 |
MJKW-C03 |
|
测量
功能 |
功率因数 |
√ |
√ |
√ |
√ |
|
电压 |
√ |
√ |
√ |
√ |
|
电流 |
√ |
√ |
√ |
√ |
|
有功功率 |
— |
√ |
√ |
√ |
|
无功功率 |
— |
√ |
√ |
√ |
|
频率 |
√ |
√ |
√ |
√ |
|
电压总谐波畸变率 |
√ |
√ |
√ |
√ |
|
电流总谐波畸变率 |
— |
√ |
√ |
√ |
|
温度 |
— |
√ |
— |
— |
|
保护
功能 |
过欠压 |
√ |
√ |
√ |
√ |
|
过欠流 |
√ |
√ |
√ |
√ |
|
过欠补 |
√ |
√ |
√ |
√ |
|
谐波 |
√ |
√ |
√ |
√ |
|
超温 |
— |
√ |
— |
— |
|
失压释放保护 |
√ |
√ |
√ |
√ |
|
谐波失真超限 |
√ |
√ |
√ |
√ |
|
通讯
功能 |
RS-485通讯 |
— |
— |
1 |
1 |
|
控制
输出 |
输出回路数 |
10/12* |
10/12* |
10/12* |
12 |
|
A：继电器输出（静态） |
√*
（二选一） |
√*
（二选一） |
√*
（二选一） |
√*
（二选一） |
|
B：12VDC电平输出（动态） |
|
补偿
方式 |
共补 |
√ |
√ |
√ |
√ |
|
分补 |
— |
— |
— |
√ |
|
电容投切方式 |
等容 |
等容/编码/模糊 |
等容/编码/模糊 |
等容/编码/模糊 |
|
显示方式 |
LED |
LCD |
LCD |
LCD |
|
开孔尺寸（mm） |
113×113 |
113×113 |
113×113 |
113×113 |
注：“*”表示此项功能为可选
订货示例
例1：
型号：MJKW-E01-10A
信号输入：AC 220/380V
其他：其他出厂预设置（未作说明则按照默认设置出厂）
例2：
型号：MJKW-C03-12B
信号输入： AC 220/380V，AC 5A
其他：其他出厂预设置（未作说明则按照默认设置出厂）
