电气火灾监控探测器是新型电气火灾监控探测装置，主要应用于低压配电系统(AC220/380V)的漏电流、温度的监测和保护。它是一个多功能的可靠的测控装置，是彻底替代传统的空气开关、漏电开关的革命性产品。适用于学校、商厦、工厂车间、集贸市场、工矿企业、国家重点消防单位、智能大厦与小区，石油化工、电信及国防等部门用电的安全保护。
MFAS系列电气火灾监控器是集传统独立的电气火灾监控器与低压电力综合仪表为一体的综合多功能装置，通过1～16路的MLTS系列探测器，对配电回路进行实时检测，对整个回路的各种电气参数进行监控与管理，在实现电气火灾报警的同时显示当前回路的电气参数值。
性能特点
¡ 监控器采用大屏幕图形液晶显示，操作更加清晰、简便
¡ 采用独特的信息传递技术，监控器和探测器连接距离更远
¡ 选用高可靠性非易失性存储器，整定参数掉电不丢失，长久保存
¡ 监控器具有声光报警功能
¡ 各项报警、脱扣阈值和时间可调，掉电不丢失
¡ 支持试验、复位和自检功能
¡ 支持电压、电流、电能等电参数测量
¡ 多回路测量地址智能识别
¡ 温度传感器短路、断路在线检测
¡ 提供消防联动信号输入，可与火灾自动报警系统相连，实现远程切断火灾发生点电源
¡ 电源支持交、直流供电，供电范围宽（AC/DC 80V~270V）
¡ 支持国际标准的Modbus-RTU总线，信号通过总线方式传输，可以与各种系统组网管理
¡ 探测器采用高精度磁芯测量保证监测漏电电流信号精度，并能分别监测A、B、C三相温度
¡ 探测器具有断路器跳闸控制，温度传感器短路、断路在线检测功能
MFAS系列
|
MFAS
电气火灾监控器 |
显示方式：图形LCD |
|
外形尺寸：100×100mm，120×120mm |
|
扩展测量功能：电流、电压、组合、多功能 |
|
漏电测量路数：1～16路 |
|
温度测量路数：4路 + 探测器个数×3路 |
|
保护路数：监控器1路（温度保护）+ 探测器个数×1路（漏电保护或温度保护） |
|
MLTS
探测器 |
测量路数：1路漏电+3路温度 |
|
指示功能：运行、报警指示 |
|
其他功能：每个探测器具有独立测量、保护功能和断路器状态检测功能 |
|
1、监控器与探测器连接距离：≤1200m
2、监控器能最多可连接16路探测器，且能自动识别探测器地址 |
技术指标
|
信号输入 |
|
精度等级 |
0.5级 |
|
额定电流In |
AC 5A、1A |
|
额定电压Un |
AC 220V、380V、100V |
|
过载 |
持续1.2倍，瞬间电流10倍/秒，瞬间电压2倍/秒 |
|
频率 |
45～65Hz |
|
剩余电流保护 |
|
通道数 |
最多16路 |
|
剩余电流输入范围 |
0～2000mA |
|
剩余电流动作值I△n |
30～1000mA,调节步长1mA |
|
剩余电流报警值I△no |
30～1000mA,调节步长1mA |
|
动作延时时间 |
0～60S,间隔0.01S |
|
过载 |
持续10倍，瞬间30倍/秒 |
|
温度保护 |
|
测量范围 |
0～150℃ |
|
动作范围 |
55～150℃ ，±1℃ |
|
辅助电源 |
|
宽压型 |
AC/DC 80～270V |
|
功耗 |
＜4VA |
|
功能模块 |
|
通讯接口 |
RS-485通讯，Modbus-RTU协议 |
|
开关量输入 |
2路，无源输入 |
|
开关量输出 |
2路，继电器输出容量：AC220V/5A，DC30V/5A |
|
安全 |
|
绝缘强度 |
2kV |
|
绝缘电阻 |
≥20MΩ |
|
平均无故障时间(MTBF) |
≥50000h |
|
环境 |
|
工作温度 |
-20℃～+60℃ |
|
存储温度 |
-40℃～+75℃ |
|
相对湿度 |
5％～95%，无凝露 |
|
电磁兼容 |
|
电快速瞬变脉冲群 |
4级 |
|
静电放电 |
4级 |
|
浪涌（冲击） |
4级 |
|
外形尺寸 |
|
面框尺寸(mm) |
100×100，120×120 |
|
开孔尺寸(mm) |
91×91，111×111 |
MFAS系列快速选型表
|

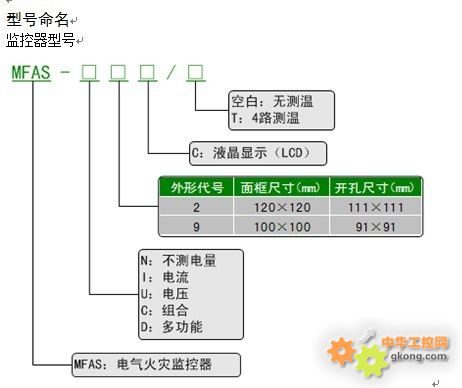

型号 |
参数 |
其他 |
|
电气火灾监控器 |
MFAS-N9C/□ |
监测多路漏电 |
LCD显示；
开孔尺寸：
91×91mm |
监测漏电需配置MLTS探测器；
□表示是否带测温功能：
N：表示无测温
T：表示4路测温（需另外配置MNTC-01温度传感器） |
|
MFAS-I9C/□ |
监测多路漏电、三相电流 |
|
MFAS-U9C/□ |
监测多路漏电、三相电压 |
|
MFAS-C9C/□ |
监测多路漏电、三相电流、三相电压 |
|
MFAS-D9C/□ |
监测多路漏电、三相电流、三相电压、有功功率、无功功率、功率因数、频率、电能等 |
|
MFAS-N2C/□ |
监测多路漏电 |
LCD显示；
开孔尺寸：
111×111mm |
|
MFAS-I2C/□ |
监测多路漏电、三相电流 |
|
MFAS-U2C/□ |
监测多路漏电、三相电压 |
|
MFAS-C2C/□ |
监测多路漏电、三相电流、三相电压 |
|
MFAS-D2C/□ |
监测多路漏电、三相电流、三相电压、有功功率、无功功率、功率因数、频率、电能等 |
|
探测器 |
MLTS-□/N |
探测漏电信号，每个探测器探测1路漏电 |
□表示额定电流，有100A、250A、400A、800A、1250A |
|
MLTS-□/T |
探测漏电及温度信号，每个探测器探测1路漏电和3路温度（需另外配置MNTC-01温度传感器） |
|
温度传感器 |
MNTC-01 |
0～150℃ |
测一路温度就必须配一个温度传感器 |
规格选型
|
功能 型号 |
MFAS-□9C/□ |
MFAS-□2C/□ |
|
保护功能 |
温度 |
√* |
√* |
|
过流保护 |
√* |
√* |
|
过压保护 |
√* |
√* |
|
欠压保护 |
√* |
√* |
|
缺相保护 |
√* |
√* |
|
消防联动 |
√ |
√ |
|
漏电保护 |
√ |
√ |
|
测量功能 |
漏电流 |
1~16路 |
1~16路 |
|
温度 |
(4路+探测器数量×3路)* |
(4路+探测器数量×3路)* |
|
电流 |
√* |
√* |
|
电压 |
√* |
√* |
|
电能 |
√* |
√* |
|
通讯功能 |
RS-485通讯，Modbus-RTU协议 |
√ |
√ |
|
开关量输入 |
消防联动 |
√ |
√ |
|
状态检测 |
√ |
√ |
|
开关量输出 |
报警控制 |
1 |
1 |
|
跳闸控制 |
1 |
1 |
|
显示方式 |
LCD |
LCD |
|
开孔尺寸（mm） |
91×91 |
111×111 |
订货示例
型号：MFAS-C9C-T
辅助电源：AC220V/50Hz
信号输入：三相四线制，AC 3×220V，AC 100A/5A
探测器： MLTS探测器共8个
探测器型号：1个MLTS-630A/T，7个MLTS-100A/T
温度传感器：MNTC-01共28个
其它：未说明均按出厂默认配置
