工控产品-美高立M8100电气火灾监控系统-M8100

M8100电气火灾监控系统提出了针对电气火灾的预防和控制的解决方案。M8100电气火灾监控系统属于先期预报警系统，与传统火灾自动报警系统不同的是，传统火灾自动报警系统是为了减少火灾带来的损失，而电气火灾监控系统早期报警是为了避免电气火灾的发生。

主要适用于学校、商厦、工厂车间、集贸市场、工矿企业、国家重点消防单位、智能大厦与小区、石油化工、电信及国防等部门用电的安全保护。

以PC机（或嵌入式系统）+系统软件作为独立的总控制终端，通过RS-485总线连接各台电气火灾监控器，对系统内所有监控器的运行状态进行实时监控。

功能介绍

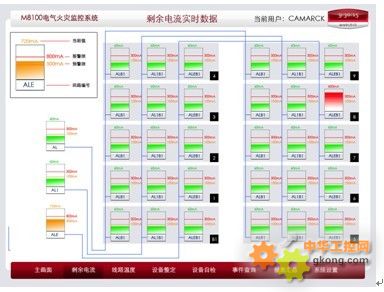

	n 剩余电流测量 Ÿ 实时采集系统内各配电箱、配电柜内线路剩余电流的数值，以数据和图形的形式显示； Ÿ 显示信息包括剩余电流的当前数值，预警值，报警值等。 Ÿ 系统发生预警和报警时，相应线路的表示颜色会发生变化，方便快速定位隐患部位和分析漏电原因。

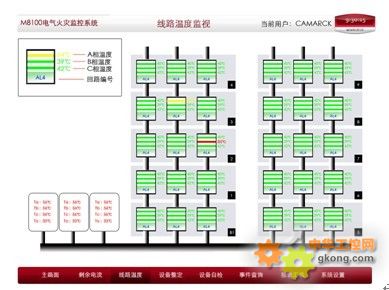

	n 线路温度监测 Ÿ 实时采集各分支回路的3相线缆的温度，对于主回路，MFAS监控器更支持测量1路箱（柜）壁温度； Ÿ 显示信息包括线路温度的当前数值，预警值，报警值等； Ÿ 系统发生预警和报警时，发现隐患的回路（具体到单个相线）会被高亮显示出来，使查找故障位置非常方便。

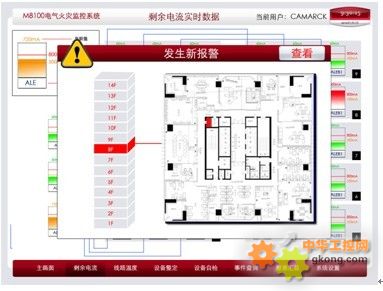

	n 平面图报警指示 Ÿ 系统发生预警或报警时，无论当前查看的是哪些界面，系统都会自动弹出发生新报警的醒目提示框； Ÿ 提示框以3D图和平面图的方式，提示用户隐患发生的具体位置。自动为用户定位发生预警和报警的地点。

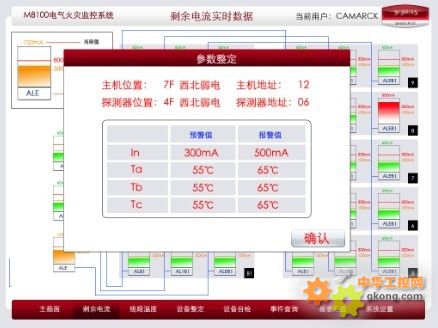

	n 在线整定参数 Ÿ 所有的M8100系统的现场设备（MFAS、MLTS、MFA）均支持在线参数整定，用户不必离开监控室，即可对整个系统的预警和报警的限值进行调整和设定； Ÿ 用户在增减用电负载后需要调整报警设定值时，在线参数整定的功能会带来极大的方便。

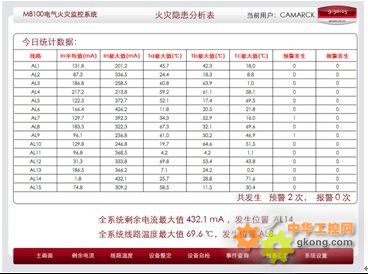

	n 安全分析报表 Ÿ 用户可以自定义在每天的某个时间对于当天的系统运行状况进行分析汇总，将数据保存为一份报表； Ÿ 报表清晰的显示系统存在安全隐患的部位，根据报表中提供的相关汇总数据，用户可以及时的对现场的设备进行调整和维护。

系统设计方案

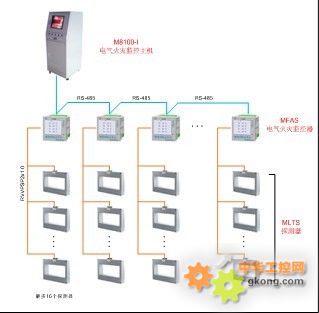

（一）监控主机+电气火灾监控器+探测器

适用于监控点较多，或需要分区域监控的场合

¡ 探测器可以监控1路漏电流和3路温度

¡ 电气火灾监控器可管理16台探测器，同时监测4路温度

¡ 电气火灾监控器可方便的实现大范围的分区域管理

¡ 在监控点较多时，监控器可以减轻主机的负荷

¡ 监控器与探测器可以跨箱（柜）连接

配置

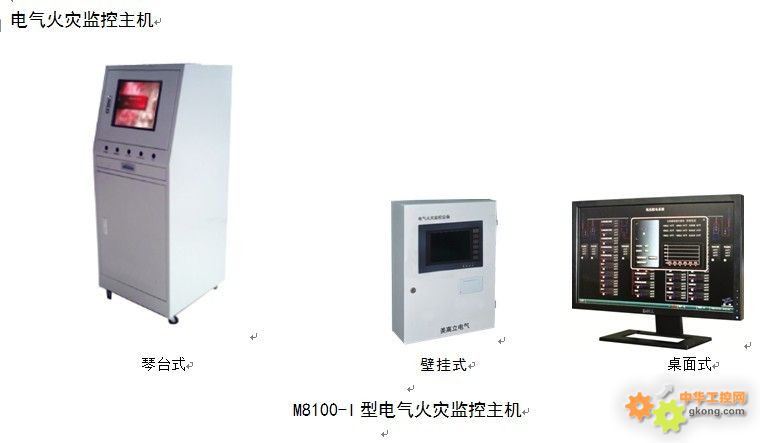

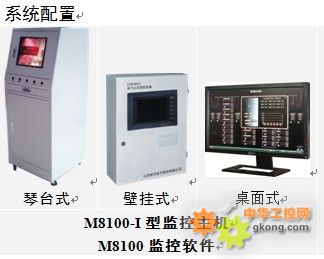

¡ 主机：M8100-I型监控主机

¡ 系统软件：M8100

¡ 监控器：MFAS系列

¡ 探测器：MLTS系列

（二）监控主机+电气火灾监控探测器

适用于监控点较少，或监控点比较集中的场合

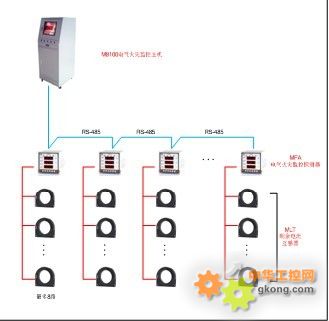

¡ MFA对单一配电箱监测最多8路漏电流和1路温度

¡ 监控探测器与剩余电流互感器不能跨箱（柜）连接

配置

¡ 主机：M8100-I型监控主机

¡ 系统软件：M8100

¡ 监控探测器：MFA系列

¡ 剩余电流互感器：MLT系列

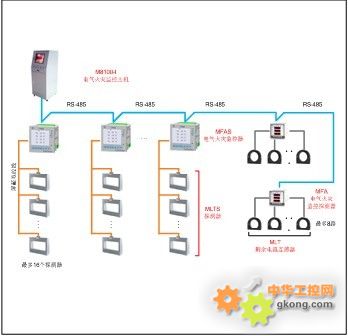

（三）监控主机+电气火灾监控探测器+监控器+探测器

适用于现场情况比较复杂，单一方案无法满足需求的场合

¡ 需要分区域管理的现场采用监控器+探测器的组合方案

¡ 需要集中管理的现场采用电气火灾监控探测器的方案

¡ 统一采用RS-485总线，方便系统架构

¡ 统一采用MODBUS RTU通讯规约，方便系统管理

配置

¡ 主机：M8100-I型监控主机

¡ 系统软件：M8100

¡ 监控器：MFAS系列

¡ 探测器：MLTS系列

¡ 监控探测器：MFA系列

¡ 剩余电流互感器：MLT系列

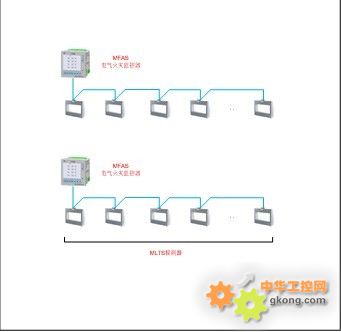

（四）电气火灾监控器+探测器

适用于小型监控系统场合，如加油站、工厂车间等

¡ 监控器可作为一台简单的监控主机，自成一个小型系统

¡ 在单台监控器上在线管理配置16台探测器

¡ 监控器对报警位置进行准确定位

配置

¡ 监控器：MFAS系列

¡ 探测器：MLTS系列

技术指标

工作电源	主电源：220VAC 50Hz
工作电源	UPS：满载工作时间 ≥ 20min
带载性能	允许最多1024台设备连入主机
传输方式	RS-485总线
通讯协议	MODBUS-RTU
监控报警	LED指示：正常/预警/报警/跳闸/故障声音指示：预警/报警/跳闸/故障
监控报警声压等级（1m）	≥70db
报警信号传送时间	<1S
监测数据传送时间	<2S
报警画面弹出时间	<1S
报警信号正确率	>99.9%
事件记录正确率	>99.9%
系统平均无故障运行事件	>50000小时
报警开关输出	常开触点 250V 1A
历史记录	事件容量：≥500000条记录时间：≥12个月
