微机保护测控装置主要应用于电力系统主设备保护，包括发电机、变压器、线路、厂用变、电动机的保护以及备用电源自投等装置，既可以分散在开关柜就地安装，也可以集中组屏安装，提供通信接口，可以和其它保护、自动化设备一起,通过通信接口组成自动化系统。
性能特点
l 装置采用多CPU结构，增强了可靠性，充分保证产品的稳定性和运算速度
l 保护模块采用16位的A/D，测量模块采用专用的A/D,精度高达24位
l 大容量的RAM和Flash Memory，可记录50个录波报告，具有掉电保持功能
l 保护原理透明、可靠，装置灵活、稳定、可靠
l 面板配置RS232串行接口，可进行逻辑编程也可联接至计算机进行调试和分析
l 独立整定32套保护定值，定值切换安全方便
l 高精度的时钟芯片，并配置有GPS硬件对时电路，便于全系统时钟同步
l 高速以太网络通信接口，并集成了IEC870-5-103标准通信规约
l 精心的电气设计，整机无可调节器件，实现了免调试概念设计
l 完善的自检功能，自检定位至芯片
l 强弱电隔离布置、独立模块设计，使装置具有优异的抗干扰性能，组屏或安装于开关柜时不需其它抗干扰模件
l 完善的自诊断功能
l 防潮、防尘、抗振动的机箱设计
l 装置采用背插式结构，强弱电分离，所有强电回路可以直接接入装置
l 装置采用全封闭结构，采用低功耗SMT工艺，不仅适用于电力系统，还可以适应化工、煤矿等特殊行业
技术指标
n 额定交流数据：
l 相电压 57.7V
l 线路抽取电压 100V或57.7V
l 交流电流 5A或1A（订货注明）
l 额定频率 50Hz
n 辅助电源
l 工作范围 DC220V或DC110V（订货注明）
n 功率消耗：
l 直流回路 正常工作时：不大于15W
动作时：不大于25W
l 交流电压回路 每相不大于0.5VA
l 交流电流回路 额定电流为5A时：每相不大于1VA
额定电流为1A时：每相不大于0.5VA
n 状态量电平：
l CPU及通信接口输入 24V（18 V～30V）
l GPS对时脉冲输入 24V（18 V～30V）
l CPU输出状态量允许 24V（18 V～30V）
n 采样回路精确工作范围（10％误差）
l 电压 0.4 V～120V
l 电流 0.08In－20In
n 接点容量
l 信号回路接点载流容量 400VA
l 信号回路接点断弧容量 60VA
n 各类元件定值精度
l 电流元件 <±5%
l 电压元件 <±5%
l 检同期角度 <±1°
l 时间元件 0s-1s时，误差不超过40ms；
1s以上时，误差不超过<±2.5％；
l 频率偏差 <±0.02Hz
l 滑差定值 <±5%
l 绝缘电阻 不小于100MΩ。
l 介电强度 AC2kV
l 工作温度 -10℃～+55℃
l 贮存温度 -25℃～+85℃
l 相对湿度：小于90%RH
l 大气压力：86～106kPa（相对海拔高度2km以下）
规格选型
|
产品类别 |
型号 |
功能配置 |
|
线路/母联保护 |
M313 |
l 三段式电压闭锁的方向相间电流保护
l 三段式零序电流保护
l 充电保护（用于母联或分段保护）
l 电流保护定时限、反时限可选
l 零序保护定时限、反时限可选
l 方向闭锁
l 电压闭锁
l 三相一次重合闸（检同期、检无压、非同期方式可选）
l 三相二次重合闸
l 过负荷告警及跳闸保护
l 合闸加速保护（前加速、后加速、手合加速）
l 低周减载、低压解列保护
l 小电流接地选线功能
l 故障滤波、事件SOE、独立的操作回路电流速断（复压闭锁、方向闭锁） |
|
变压器保护 |
M316
（厂用变保护） |
l 两段定时限过流保护
l 过负荷保护（告警、跳闸）
l 高压侧零序过流保护（告警、跳闸）（选配，订货时须注明）
l 低压侧零序过流保护（定时限、反时限）
l 加速保护
l 非电量保护 |
|
M321
（变压器差动保护） |
l 差动速断
l 二次谐波制动的比率差动
l CT断线闭锁差动
l 冷却故障延时出口 |
|
M323
（变压器后备保护） |
l 三段复合电压闭锁的定时限方向过流保护（Ⅰ、Ⅱ段可带方向）
l 三段接地零序保护（Ⅰ、Ⅱ段两时限，Ⅲ段选跳）
l 不接地零序保护（一段定值二段时限的零序过压保护、间隙零序过流保护）
l 保护出口采用控制字选择跳闸方式，可灵活整定
l 过负荷告警
l 重合闸
l 独立加速段
l 电流启动通风
l 电流闭锁调压 |
|
电容器保护 |
M331 |
l 二段式零序过流保护
l 电流保护定时限、反时限可选
l 零序保护定时限、反时限可选
l 欠压保护
l 过压保护
l 三相不平衡保护
l 负序过电流保护
l 自投切保护
l PT 断线自动检测
l 小电流接地选线功能 |
|
电动机保护 |
M371
（电动机差动保护） |
l 差动速断保护
l 比率差动保护
l 非电量保护 |
|
M372A
（异步电机后备保护）
|
l 反映相间故障的速断保护
l 反映堵转的过电流保护
l 过负荷保护（告警、跳闸）
l 启动时间过长保护
l 不平衡保护（包括断相和反相）：定时限或反时限负序过电流保护
l 过热保护（过热跳闸、过热告警、热积累记忆功能）
l 低电压保护
l 过电压保护
l 非电量保护
l 接地保护（零序过流保护，可整定跳闸或发信号，可选择定时限或反时限）
l F-C 过流闭锁 |
|
M372B
（同步电机后备保护） |
l 电流速断保护
l 过电流保护
l 零序接地保护
l 负序过电流保护
l 过热保护
l 低压保护
l 低周保护
l 非同步冲击保护
l 失磁保护
l 失步保护
l 非电量保护 |
|
M373
（电动机综合保护） |
l M373=M371+M372A |
|
备自投装置 |
M361 |
l 各种备投逻辑（可根据工程现场设计）
l 分段备投的联切功能
l 过流保护
l 充电保护 |
|
PT保护 |
M305 |
l 两组母线PT（含开口三角电压）电压测量
l 两组母线PT零序电压测量
l 过压报警
l 低压报警
l 母线接地报警
l PT断线检测
l 两组母线PT二次并列（含测量PT）(选配，订货时注明)
l 故障录波、事件SOE、独立的操作回路 |

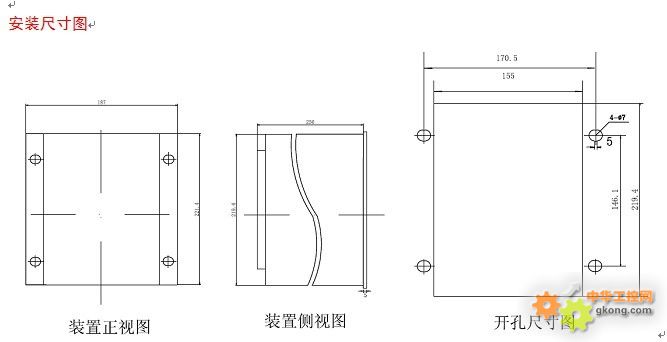

订货示例
例1．
型号：M313
电压等级：35kV
工作电源：DC 110V
输入电压：AC 57.7V
输入电流：AC 5A
开关量电源：DC 220V
通讯规约：IEC103
其他：其他出厂预设置（未作说明则按照默认设置出厂）
