工控产品-LYSC-N系列开关状态显示器-LYSC-N001/LYSC-N002/LYSC-N003/LYSC-N004

技术指标

辅助电源
工作范围	AC/ DC 85～255V
测量精度
湿度测量	±4%RH
温度测量	±0.5℃
功能模块
开关量输入	6路，干节点输入
开关量输出	4路，继电器容量AC 220V /5A，DC 30V/5A
环境
环境温度	-20℃~+65℃
相对湿度	≤95%RH
安全
绝缘电阻	≥100MΩ
交流耐压	≥AC2kV
电磁兼容
符合IEC255－22的标准规定
安装
安装方式	与垂直面的安装倾斜度不超过5度，应安装在无显著振动和冲击的地方
开孔尺寸(mm)	119×179

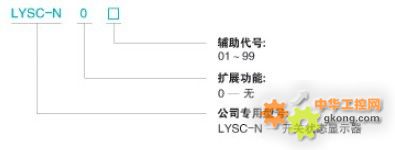

型号命名

主要功能

n 温湿度模拟控制功能

可以自带1～2路温湿度传感器，当环境湿度≥85%±5% RH时，启动加热；湿度≤75%±5% RH时，退出加热。当环境温度≤5℃时，启动加热；当温度≥10℃时，退出加热。

注：湿度、温度的启动和退出值可根据用户的参数在出厂时调整，湿度、温度共用加热负载。

n 动态模拟图

模拟图面板根据用户的一次接线方式，电压等级设置模拟图，将断点部分用动态方式表示，构成实时动态指示。

显示内容大致如下：

A．分合闸显示 B．储能指示 C．工作位置指示 D．试验位置指示 E．手车进出过程中状态指示

n 手动功能

设置手动按钮，按下手动按钮切换到手动状态，两路加热器启动，方便检查加热器及加热器回路是否正常工作。

注：正常工作时请切换到自动位置，让设备根据实际情况进行控制。

n 带电指示及闭锁

由三个指示灯用以显示A、B、C三相主回路带电情况，任何一相带电，则对应的带电指示灯亮，并启动电磁闭锁，防止高压室门被打开。

A.LED启辉电压（kV）：额定相电压×0.15

B.闭锁启动电压（kV）：额定相电压×0.65

规格选型

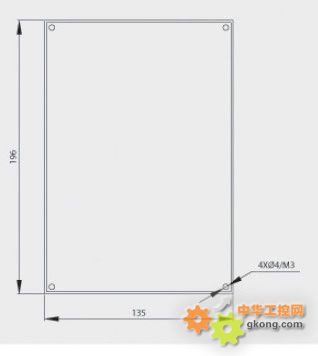

外形尺寸图

例．

型号：LYSC-N004

电源：AC 220V/50Hz

温湿度启动、退出值：湿度≥90%RH时，启动加热；湿度≤80%RH时，退出加热。温度≤10℃时，启动加热；温度≥15℃时，退出加热。出厂前设置

温湿度传感器引线长度：3m和5m

动态模拟图：提供一次系统方案图

其他：其他出厂预设置（未作说明则按照默认设置出厂）
