性能特点
l 全汉化液晶显示，人机界面清晰易懂，操作整定极为方便
l 采用32位MCU技术，配备高精度的A/D转换器，使得装置性能稳定、运算速度快、精度高
l 完整的异常记录、事件记录、操作记录，所有信息掉电保持
l 配备RS485通信接口，并集成了Modbus-RTU通信规约
l 外形小巧精细、结构合理，采用高等级、高品质的元器件及多层板技术和SMT工艺，使产品具有很高的电气性能
l 具有完整的断路器操作回路
技术指标
n 信号输入
额定电压 AC 100V、400V
额定电流 AC1A、 AC5A
功耗 电压:<0.5VA/相，电流:< 1VA/相
直流:<35W（正常工作），<50W（保护动作）
额定频率 50Hz
n 辅助电源
工作范围 AC220V、DC220V/110V
n 触点参数
信号触点 无源，工作电压AC220、DC220V/110V
跳闸出口 容量：AC/DC220V，5A
信号继电器 容量：AC/DC220V，5A
n 绝缘性能
绝缘电阻 >100MΩ
介电强度 AC 2kV
n 通讯接口 1路RS-485通讯，Modbus-RTU协议
n 环境条件
工作温度 -25℃～+70℃
贮存温度 -40℃～+85℃
相对湿度 5～95%RH
规格选型
|
产品类别 |
型号 |
功能配置 |
|
线路保护 |
LY313N |
三段式低压闭锁定时限相间过流 |
|
反时限相间过流（一般、非常、极端） |
|
零序过流告警和跳闸保护 |
|
相间合闸加速保护 |
|
过负荷告警和跳闸保护 |
|
三相一次重合闸 |
|
小电流零序告警和跳闸保护（M313NB无) |
|
母联保护 |
LY314N |
三段式定时限相间过流 |
|
反时限相间过流（一般、非常、极端） |
|
过负荷告警和跳闸保护 |
|
母联相间充电保护 |
|
变压器保护 |
LY316N |
三段式复压闭锁定时限相间过流 |
|
反时限相间过流（一般、非常、极端） |
|
过负荷告警和跳闸保护 |
|
两段式负序过流 |
|
低电压保护 |
|
零序过流告警和跳闸保护（M316NA无） |
|
小电流零序过流告警和跳闸保护 |
|
非电量保护 |
|
电容器保护 |
LY331N |
三段式定时限相间过流 |
|
反时限相间过流（一般、非常、极端） |
|
过电压告警或跳闸保护 |
|
低电压保护 |
|
不平衡电压告警或跳闸保护 |
|
不平衡电流告警或跳闸保护（M331NA无） |
|
非电量保护 |
|
电动机保护 |
LY371N |
三段式相间过流 |
|
二段负序过流保护 |
|
过电压告警或跳闸保护 |
|
低电压保护 |
|
电动机过热保护 |
|
小电流零序告警和跳闸保护 |
|
零序过流告警和跳闸保护（M371NA无） |
|
非电量保护 |
|
PT保护 |
LY305N |
过压保护 |
|
低压保护 |
|
母线接地保护 |
|
PT二次回路断线保护 |
|
母线PT电压测量 |
|
PT并列（增选） |

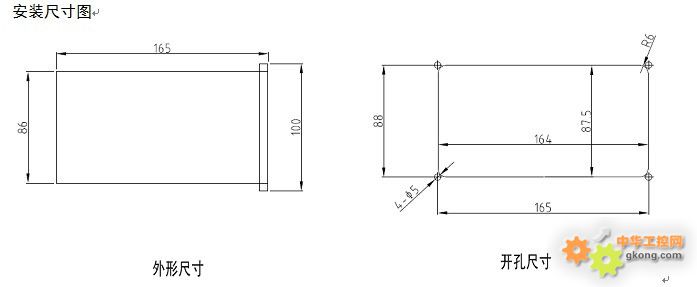

订货示例
例1．
型号：LY 313N
电压等级：10kV
工作电源：DC 220V
输入电压：AC 100V
输入电流：AC 5A
开关量电源：DC 110V
通讯规约：Modbus-RTU
其他：其他出厂预设置（未作说明则按照默认设置出厂）
