在电力系统中，电流互感器（CT）应用于一次电流的测量与控制，正常工作时电流互感器二次侧处于近似短路状态，输出电压很低。在运行中如果二次绕组开路或一次绕组流过异常电流（如雷电流、谐振过电流、电容充电电流、电感启动电流等），都会在二次侧产生数千伏甚至上万伏的过电压。不仅给二次系统绝缘造成危害，还会使电流互感器过激而烧损，甚至危及工作人员的生命安全。使用LYCTB系列电流互感器过电压保护器就能够有效的防止因电流互感器二次开路引起的事故。
LYCTB系列电流互感器过电压保护器主要用于各种CT二次侧的异常过电压保护。保护器接于二次绕组两端，正常运行时漏电极小，呈高阻状态。当发生异常过电压时，保护器迅速动作而短路，面板上显示故障的部位，并有无源信号输出。当故障排除后，电路恢复原状后，又重新投入正常运行工作。保护器应用于各种CT二次侧的差动绕组、过流绕组、测量绕组、母线保护绕组、备用绕组等。
性能特点
● 保护后有故障点位置显示，方便故障排除
● 保护后有接点信号输出，便于系统连接使用
● 嵌入式或导轨式安装设计，方便安装使用
● 产品采用工业级电子芯片，实现了工业自动化控制
● 产品采用独特的抗干扰技术，增强了产品的抗干扰能力
● 产品具有可靠性高、寿命长、动作快等特点
● 产品外观精致、安装方便
技术指标
电气性能
正常漏电流 ≤1mA
导通电压 150V±20% （默认，可根据用户要求定制）
导通时间 Ts≤20ms
使用CT规格 二次侧峰值大于150V
开关量输出 报警继电器输出容量：AC220V/5A，DC28V/5A
保护继电器输出容量：AC220V/5A
开关量输入 干节点输入，用于远程复位信号输入
保护电流 5A
功耗 ≤5W
复位方式
复位方式 手动复位或远程复位
辅助电源
工作电源 AC/DC：80V～265V
安全
交流耐压 AC 2kV
抗震性能 10-50-10Hz 2g 3min
工作环境
工作温度 -20℃～70℃
工作湿度 ≤95%RH， 无腐蚀性气体场所
海拔 ≤2000m
规格选型
|
型号 功能 |
CT绕组数 |
开关量输入 |
开关量输出 |
|

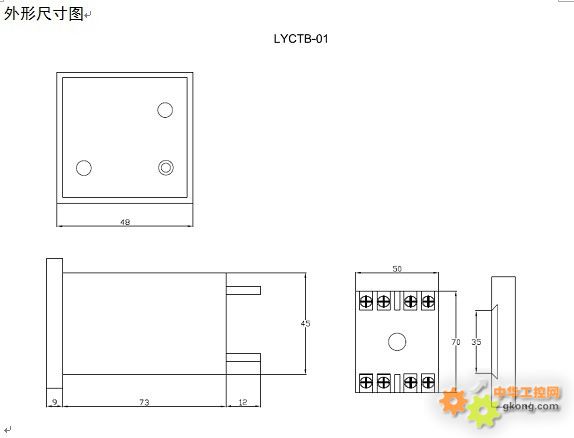

LYCTB-01 |
1 |
1 |
1 |
|
LYCTB-03 |
3 |
1 |
1 |
|
LYCTB-04 |
4 |
1 |
1 |
|
LYCTB-06 |
6 |
1 |
1 |
|

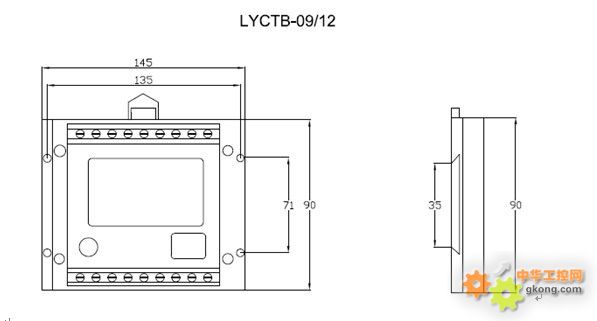

LYCTB-09 |
9 |
1 |
1 |
|
LYCTB-12 |
12 |
1 |
1 |
订货示例
例．
型号：LYCTB-03
电源：AC 220V/50Hz
保护二次电流：5A
其他：其他出厂预设置（未作说明则按照默认设置出厂）
