ZW7-40.5 型户外高压真空断路器用于交流 50Hz 、 40.5kV 的三相电力系统，作为分、合负荷电流、过载电流及短路电流之用。
|
概述 |
| ZW7-40.5型户外高压真空断路器用于交流50Hz,电压40.5KV三相电力系统,作为分断,关合负荷电流,过载电流及短路电流之用。 |
|
主要功能 |
A.采用真空灭弧,开断能力强,电寿命长,寿命10000次;
b.结构简单,免维护,不检修周期长;
c.绝绷性能好,抗污染秽能力强;
d.可配弹簧或电磁操作机构,性能可靠,频繁操作;无火灾和爆炸隐患;
e.内装电流互感器,讲师精度达0.2级,实现三相互动保护;
f.内附凝露控制器,保持断路在一定的温度,湿度下可靠运行. |
|
型号含义 |
 |
|
使用环境条件 |
A.周围空气温度:上限+40oC,下限-30oC
b.海拔.≤2000m(若需增高海拔,则额定剧院水平相应提高)
c.风压:不超过700Pa(相当于风速34/)
d.振幅:地震烈度8度;
e.污秽等级:Ⅲ级
f.最大日温度差:不超过25oC |
|
主要技术参数 |
| 序号 |
项目 |
单位 |
参数 |
| 1 |
额定电压 |
KV |
40.5 |
| 2 |
额定绝缘水平 |
1min工频耐压 |
干式 |
95 |
| 湿式(对地) |
80 |
| 雷电冲击耐压(峰值) |
185 |
| 3 |
额定电流 |
A |
1250,1600,2000 |
| 4 |
额定短路开断电流 |
KA |
20,6,31.5 |
| 5 |
额定操作顺序 |
|
分-0.3s合 分-180s-合分 |
| 6 |
额定短路开断次数 |
次 |
12 |
| 7 |
额定短路关合电流(峰值) |
KA |
50,63,80 |
| 8 |
额定峰值耐受电流 |
| 9 |
额定短时耐受电流 |
20,25,31.5 |
| 10 |
额定短断路持续电流 |
s |
4 |
| 11 |
平均分闸速度 |
m/s |
1.5±0.2 |
| 12 |
平均合闸速度 |
0.7±0.2 |
| 13 |
触头合闸弹跳时间 |
s |
≤2 |
| 14 |
三相合(分)闸同期性时差 |
≤2 |
| 15 |
合闸时间 |
≤150 |
| 16 |
分闸时间 |
≤60 |
| 17 |
机械寿命 |
次 |
10000 |
| 18 |
额定操作电压及辅助回路额定电压 |
V |
DC220、110、24 |
| 19 |
每相回路直流电阻(不含互感器) |
|
DC220、110、24 |
| 20 |
动静触头允许磨损厚度 |
mm |
≤100 |
| 21 |
重量 |
kg |
800 | |
|

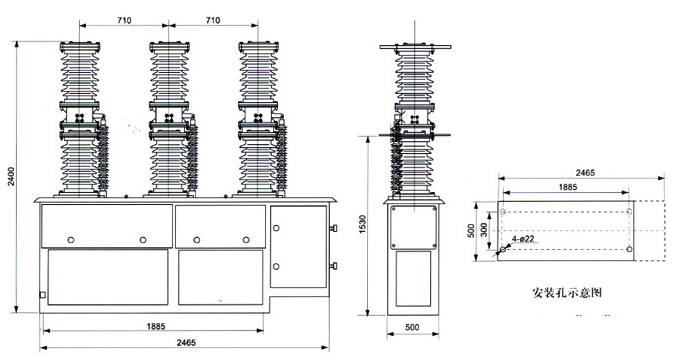

外形及安装尺寸 |
 |
ZW7-40.5本产品配有 2-3 个电流互感器，电流互感器安装在下瓷瓶和箱体内，每相可以带四个线圈，其中一个用于计量，一个用于测量，两个用于保护。变比及精度可根据用户要求选择 100/5 ， 150/5 ， 200/5 ， 250/5 ， 300/5 ， 400/5 ， 500/5 ， 600/5 ， 800/5 ， 1000/5 ， 1600/5 等。精度选择 0.2/0.5/10p/10p 等。
