*FZW32-12*FZW32-12D以单杆式、手动操作为主，也可采用电动或远程遥控操作，而FZW-40.5D以双杆式、电动操作为主，也可采用手动或远程遥控操作。
隔离刀是由弹簧过中机构进行合分闸操作的，过中弹簧提供了隔离刀合闸时所需的能量，并保证真空灭弧室在分闸时熄灭电弧而不受人为因素的影响，真空灭忽在隔离刀的分闸过程中，有快速机构提供灭弧室的分闸速度。隔离刀的三相联动操作确保了灭弧室的分闸同期性。
FZW32-12/T630-20型户外高压隔离真空负荷开关(以下简称负荷开关)是三相交流50Hz、额定电压12kV的户外高压开关设备，适合于开断、关合城市或农村配电系统负荷电流和熔断器的分断转移电流。配以电动机机构和控制器可作为线路分断开关或自动分断器用。由于采用了新型绝缘结构设计和真空灭弧室，本负荷开关开断后具有时显可见断口，兼有隔离开关的功能，此外还有开断容量大、无油，因而对环境无污染、无爆炸危险、电寿命长和免维护等特点。
型号及其含义
安装方式 横向宽度 AB相间间距 BC相间间距
单杆水平安装 1300 750 320
单杆侧装 1230 500 500
单杆杆顶安装 1050 400 400
安装方式及支件示意图
订货须知
订货时须注明:
1、产品型号、名称、规格、数量；
2、备件的名称、规格及数量等；
3、操作方式：手动或者电动
4、安装方式
FZW32-12/630-20型户外高压隔离真空负荷开关是由我公司和西安高压电器研究联合研制,开发,并由我公司首家生产的新一代高压电器产品,经严格的型式试验和长期试运行考核,各项技术性能指标全部达到GB3840和IEC标准,适用于额定电压12KV,额定电流630A,三相交流50Hz的供点网络中。

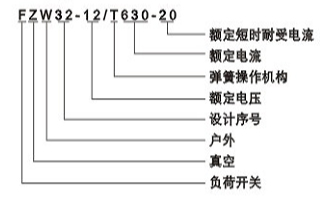

● 型号含义
● 主要技术参数
| 序号 |
项目 |
单位 |
参数 |
| 1 |
额定电压 |
KV |
12 |
| 2 |
额定频率 |
Hz |
50 |
| 3 |
额定电流 |
A |
630 |
| 4 |
额定有功负载开断电流 |
A |
630 |
| 5 |
额定闭环开断电流 |
A |
630 |
| 6 |
5%额定有功负载开断电流 |
A |
31.5 |
| 7 |
额定电缆充电开断电流 |
A |
10 |
| 8 |
额定空载变压器开断容量 |
|
1600 |
| 9 |
额定开断电容器组电流 |
A |
100 |
| 10 |
1min工频耐受电压:真空断口,相间,相对地/隔离断口 |
KV |
42/48 |
| 11 |
雷电冲击耐受典押:相间,相对地/隔离断口 |
KV |
|
| 12 |
额定短时耐受电流(热稳定) |
KA |
20 |
| 13 |
额定短路持续时间 |
S |
4 |
| 14 |
额定峰值耐受电流(动稳定) |
KA |
50 |
| 15 |
额定短路关合电流 |
KA |
50 |
| 16 |
机械寿命 |
次 |
10000 |
| 17 |
真空灭弧触头允许磨损厚度 |
mm |
1 |
| 18 |
手动操作力距 |
N.m |
≤200 |
| 19 |
负荷开关真空灭弧室装配调整 |
触头开距 |
mm |
5±1 |
| 平均分闸速度 |
m/s |
1.1±0.2 |
| 三相分闸不同期 |
ms |
< 5 |
| 三相分闸不同期 |
ms |
< 2 |
| 带电体之间及相对地距离 |
mm |
> 200 |
| 辅助回路电阻 |
υΩ |
≥400 |

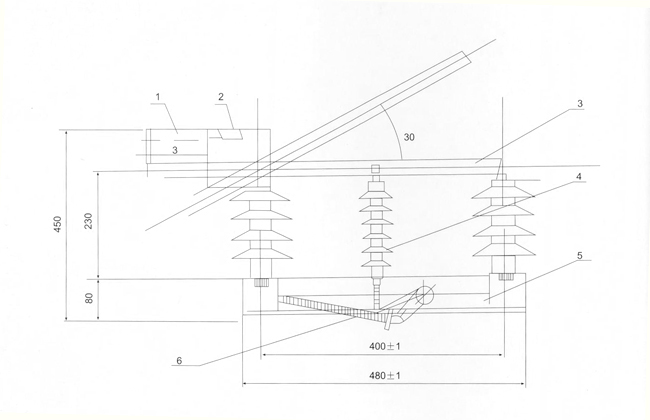

● 外形及安装尺寸
● 主要技术参数
| 安装方式 |
横向宽度 |
AB相间间距 |
BC相间间距 |
| 单杆水平装 |
1300 |
750 |
320 |
| 单杆侧装 |
1230 |
500 |
500 |
| 单杆侧装 |
1050 |
400 |
400 |
