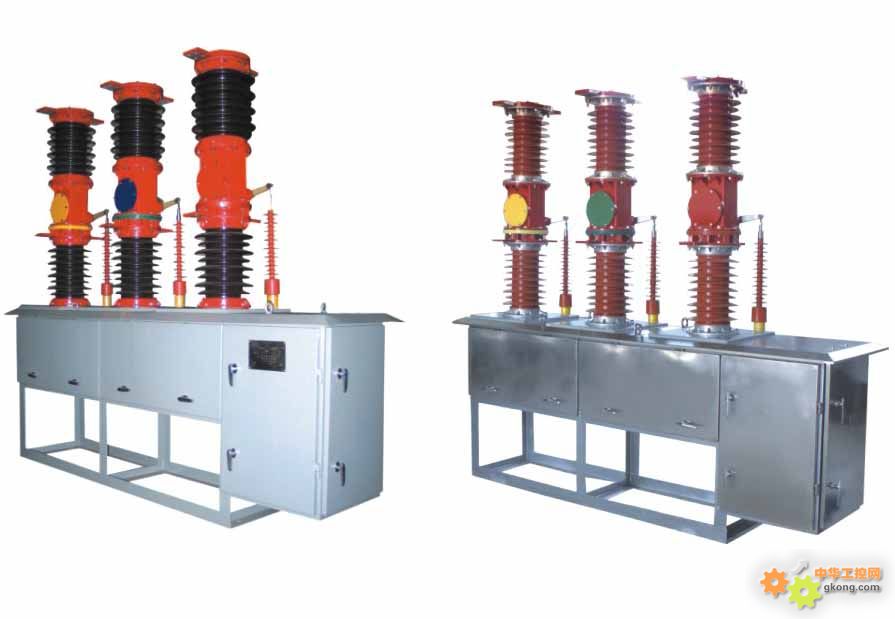

(ZW7-40.5)ZW7-40.5,ZW7-40.5型户外高压真空路器用于交流50HZ、电压40.5KV的户外高压电器设备。附装弹簧操动结构或电磁操动结构，可以远控电动分、合闸，也可就地手动储能，手动分、合闸。设计性能符合GBl984-89《交流高压断路器》国家标准的要求。并满足IEC-56《交流高压断路器》国际电工委员会标准的要求。

ZW7-40.5型户外交流高压真空断路器，是宏秀电气有限公司引进国外先进技术，符合我国电网环境所生产的，该产品具有设计合理、外形新颖、安全可靠、维护简便、电寿命长等优点。是35kV户外多油断路器更新换代的理想产品，达到了九十年代的国际水平。
ZW7-40.5型户外交流高压真空断路器符合下列标准：
国家标准：GB1984-89
国家标准：IEC56
1、周围空气温度＋40℃～－30℃(严寒地区－40℃)；
2、海拔不超过1000、2500米；
3、风压不超过700Pa(相当于风速34m/s)；
4、空气污秽程度Ⅳ级；
5、无火灾、爆炸危险、化学腐蚀及剧烈振动的场所。

一、使用环境
ZW7系列断路器适用于三相交流50Hz，40.5kV电力系统中，作为分，合负荷电流，过载电流及短路电流之用。它既可用于发电厂，变电所（站）对电力设备和电力线路的控制和保护，也可用于频繁操作的场所。是40.5kV老变电所无油化改造的更新换代的理想产品。

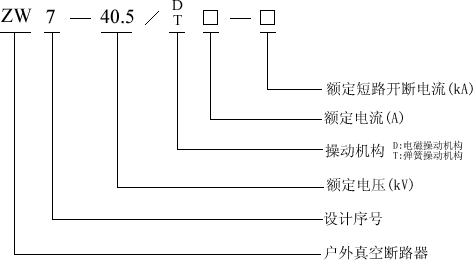

二、产品型号

zw7-40.5型户外高压真空断路器（以下简称断路器）用于交流50HZ、电压40.5kv的三相电力系统，作为分断、关合负荷电流、过载电流及短路电流之用。
a、采用真空灭弧，开断能力强，电寿命长，机械寿命10000次：
　　b、结构简单，免维护，不检修周期长；
　　c、绝缘性能好，抗污秽能力强；
　　d、可配弹簧或电磁操动机构，机械性能可靠，可频繁操作；无火灾和爆炸隐患；
　　e、内装电流互感器计量精度达0.2级，可实现三相差动保护；
　　f、内附疑露控制器，能保护断路器在一定的温度湿度下可靠运行。

　a.周围空气温度：上限＋40℃，下限-30℃(一般地区)、-40℃（高寒地区）；
　　b.海拔：≤1000m(若需增高海拔,则额定绝缘水平相应提离);
　　c.风压：不超过700pa(相当于风速34m/s);
　　d.振幅：地震烈度不超过8度；
　　e.污秽等级：Ⅲ级；
　　f.最大日温差；不超过25℃.

三、主要技术参数

序号	名称			单位	数据
1	额定电压			KV	40.5
2	额定绝缘水平	1min工频耐压	干试		95
			湿试		80
		雷电冲击耐压(峰值)			185
3	额定电流			A	1250;1600;2000
4	额定短路开断电流			KA	20;25;31.5
5	额定操作顺序				分-0.3s-合分-180s-合分
6	额定短路开断电流次数			次	12
7	额定短路关合电流(峰值)			KA	50;63;80
8	额定峰值耐受电压
9	额定短时耐受电流				20;25;31.5
10	额定短路持续时间			S	4
11	平均分闸速度			M/S	1.5±0.2
12	平均合闸速度				0.7±0.2
13	触头合闸弹跳时间			MS	≤２
14	三相合（分）闸同期性时差				≤２
15	合闸时间				≤150
16	分闸时间				≤60
17	机械寿命			次	10000
18	额定操作电压及辅助回路额定电压			V	DC 110/220
					AC 110/220
19	每静回路直阻（不含互感器）			μΩ	≤100
20	动静触头允许磨损厚度			MM	3
21	重量			KG	800

1、标准配置：互感器内置3只、台。弹簧操作机构，中置式安装，不锈钢盖板，不带支架，污秽等级Ⅲ级。产品全型号、额定电流、额定短路电流。

2、配用操作结构类型、安装方式及相应参数。

3、互感器的技术参数、是否带安装支架、断路器及支架的表面处理形式。

4、断路器的使用环境。

5、备品备件名称及数量。

6、其它特殊要求。
