工控产品-(ZN12-40.5)ZN12-40.5-ZN12-40.5

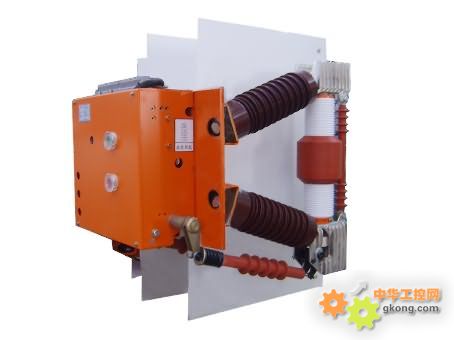

(ZN12-40.5)ZN12-40.5本断路器的机构与灭弧室系统设计成一体，专用的公司3AF型弹簧操动机构，采用两用电动机进行交直流储能操作，也可用于手动操作。本产品设计有：350mm,400mm,460mm 等多种相间距离，用户与不同型号的开关柜配合使用更加方便。可在固定柜XGN17-40.5中使用，也可在JYN1-40.5 、KYN12-40.5柜中使用

技术参数

序号	名称	单位	数据
1	额定电压	KA	Ⅰ	Ⅱ	Ⅲ	Ⅰ	Ⅱ
2	额定电流	A	12	12	12	40.5	40.5
3	额定短路开断电流	KA	31.5	1600	2000	1600	2000
4	动稳定电流(峰值)	KA	100	100	100
5	4s热稳定电流(50KA为3s)	KA	31.5	31.5	31.5	25	25
6	额定短路关合电流(峰值)	KA	100	100	100	80	80
7	额定短路电流开断次数	次	50			20
8	额定操作顺序		分0.3s-合分-180s-合分
9	额定雷击冲击耐受电压(全波)	KV	75			185
10	额定短时工频耐受电压(1min)	KV	≤ 75			95
11	合闸时间	ms	42			50～85
12	分闸时间	ms	≤60（50）			40～85
13	机械寿命	次	20000（1～1V）10000（V～X）			120000
14	额定电流断开次数	次	2000（1～1V）10000（V～X）			20
15	储能电动机功率	W	275			275
16	储能电动机额定电压	V	110.220			220.110
17	储能时间	s	≤15			≤15
18	合闸电磁铁额定电压	V	110.220			220.110
19	分闸电磁铁额定电压	V	110.220			220.110
20	储能式分励脱扣器额定电压	V	110.220			220.110
21	合闸联锁器额定电压	V	110.220			220.110
22	失压脱扣器额定电压	V	110.220			220.110
23	过流脱扣额定电流	A	5			5
24	辅助开关额定电流	A	AC 10 DC 10			DC 10
25	触头行程	mm	11±1		11±1	20±2
26	触头超行程	mm	8±2		8±2	5±1
27	合闸速度	m/s	0.6～1.8			0.8～1.4
28	分闸速度	m/s	1.0～1.8			1.1～1.8
29	触头合闸跳闸时间	ms	≤2			≤3
30	相间中心距离	mm	210 　1.5（280±105）			350±1.5
31	三相触头分闸同期性	ms	≤2			≤2
32	每相回路电阻	υ　Ω

ZN12-40.5＝ZN12-40.5本断路器的机构与灭弧室系统设计成一体，专用的西门子公司3AF型弹簧操动机构，采用两用电动机进行交直流储能操作，也可用于手动操作。

ZN-12-40.5型真空断路器能与KYN -40.5,KYN1-35,GBC-35型等系列开关柜配套的主开关.断路器安装于开关
