产品名称：
|

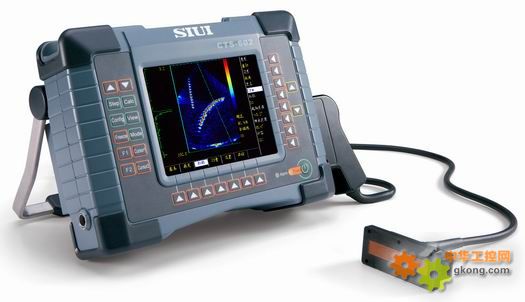

汕超CTS-602超声相控阵检测仪
|
|
型 号：
|
CTS-602
|
|
价 格：
|
0.00
|
|
品 牌：
|
|
|
|
|
CTS-602超声相控阵检测仪参数
6.5”TFT液晶屏，分辨率640×480
32个发射接收通道，能够支持16/32/64/128阵元探头
CTS-602双极性方波发射，发射脉宽可调
CTS-602发射单点聚焦，接收动态聚焦
CTS-602同时具备常规和相控阵两种使用模式，做到一机两用，方便客户的检测和评估
具备线阵扫描、固定角度线阵扫描和扇形扫描3种扫描模式
操作简单，界面直观，简单易懂
被动式散热
全密封、被动式散热，适应粉尘等现场恶劣工作环境
丰富的接口
探头快速更换开关
探头楔块
相控阵B型试块探头位置示意图 位置1：频率5MHz、64阵元探头，斜线 排列Φ1.5通孔，0°纵波线扫位置2：频率5MHz、64阵元探头，弧形 排列Φ2通孔，30°纵波线扫 位置3：频率5MHz、64阵元探头，弧形排列Φ2通孔及直线排列Φ1通孔，-45°到+45°纵波扇扫
相控阵分辨率试块探头位置示意图位置1：频率5MHz、 64阵元探头， 中间Φ2通孔，0°纵波线扫位置2：频率5MHz、 64阵元探头， 边角Φ2通孔， -45°到45°纵波扇扫位置3：频率 4MHz、16阵元探头，边角Φ2通孔，30°到70°横波扇扫
CTS-602超声相控阵检测仪
6.5”TFT液晶屏，分辨率640×480
32个发射接收通道，能够支持16/32/64/128阵元探头
CTS-602双极性方波发射，发射脉宽可调
发射单点聚焦，接收动态聚焦
同时具备常规和相控阵两种使用模式，做到一机两用，方便客户的检测和评估
具备线阵扫描、固定角度线阵扫描和扇形扫描3种扫描模式
操作简单，界面直观，简单易懂
被动式散热
全密封、被动式散热，适应粉尘等现场恶劣工作环境
丰富的接口
探头快速更换开关
探头楔块
CTS-602超声相控阵检测仪指标
显示屏
高亮度6.5"彩色TFT液晶显示屏, 640×480像素
存储
32MB内置Flash+外接U盘
储存格式：设置参数、屏幕拷贝
扩展接口
VGA输出 1个
USB接口 1个
LAN接口 1个
防护等级
IP20
CTS-602供电方式
CTS-602外部电源：12V交流适配器
CTS-602电池：10Ah锂聚合物电池
CTS-602工作时间
h
≥4（电池供电）
CTS-602功率
VA
30
CTS-602储存温度
℃
-20 ~ 60
CTS-602工作温度
℃
0 ~ 40
CTS-602重量
Kg
CTS-602主机：2.8；电池：0.85
尺寸
mm
262×196×92（宽×高×深）
CTS-602超声相控阵检测仪参数：
项目 相控阵模式 A型模式
系统带宽（-6dB） 1MHz ~ 10MHz 0.5MHz ~ 15MHz
A/D采样频率 120MHz 240MHz
探头接口 1个，支持16 / 32 / 64 / 128阵元探头，具备探头自动识别功能 2个，BNC接口
活动孔径 自动根据探头设定，最高32 ——
脉冲发生器 类型：双极性方波脉冲
发射电压：±60V
脉宽：40ns ~ 500ns，步进20ns
重复频率：100Hz ~ 4KHz
发射延迟：0μs ~ 20μs，分辨率5ns 类型：负向尖脉冲
发射电压：约370V
重复频率：20Hz ~ 500Hz
能量：低 / 高
接收器 增益：0 ~ 80dB
频带（-6dB）：1 ~ 10MHz
延迟：0μs ~ 20μs，分辨率3.125ns 增益：0 ~ 110dB，步进：0.5/1/2/6/12
频带(-6dB)：1 ~ 4MHz / 0.5 ~ 15MHz
阻尼：低/高
检波方式：负向检波/正向检波/双向检波/RF
聚焦 发射：单点聚焦
接收：160MHz硬件实时动态聚焦，
最大范围每扫描线1008焦点 ——
滤波器 根据工作频带自动调节 根据工作频带自动调节
扫描类型 线扫 / 扇扫 ——
扫描线 最大128线 ——
扫描角度范围 线扫：-45°~ +45°
扇扫：-80°~ +80° ——
扫描范围 0 ~ 1000mm (钢纵波) 0 ~ 6000mm(钢纵波)，连续可调，最小显示范围5mm
材料声速 1000 ~ 10000 m/s 1000 ~ 10000 m/s
显示延迟 0 ~ 1000mm (钢纵波) -10 ~ 1000 mm(钢纵波)
探头零点 —— 0 ~ 200 μs
抑制 —— 0 ~ 80线性抑制
曲线功能 —— DAC / AVG
辅助功能 —— A型回波冻结、自动校正、角度测量、峰值记忆、参数输出、频率检测、AWS D1.1/D1.5、U盘转存
报警信号 —— 声光报警（内接蜂鸣器和面板LED发光管）
测试点选择 峰值 / 前沿 / J前沿 峰值
语言 中 / 英 中 / 英
测量单位 mm / inch mm / inch
测量 双闸门：可测量回波幅度、声程、水平距离、垂直距离、闸门间距离
双测量光标：可测量图像上的水平、垂直位置及光标间距离 双闸门：可测量回波幅度、声程、水平距离、垂直距离、闸门间距离
存储 100组数据集 200组数据集
探伤灵敏度余量 —— ≥60dB（2.5Z20N探头）
时基线性 —— ≤3%
衰减器精度 —— 12dB±1dB
动态范围 —— ≥30dB
远区分辨力 —— ≥26dB
电噪声电平 ≤20 （初始化状态，探测范围、增益调为最大，频带1 ~ 4MHz）
|
|
|
