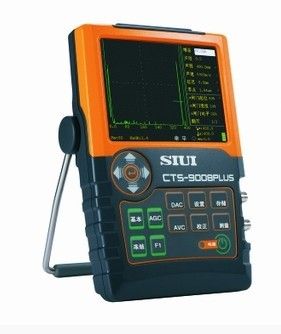

CTS-9008PLUS超声探伤仪
CTS-9008PLUS轻便、易用、可靠
——SIUI新一代大功率探伤仪
· 方波大功率发射 穿透力强
· 宽频带高分辨率 检出率高
· 性能强劲：高压方波发射、穿透力强，满足大型铸、锻件探伤的需求
· 小巧轻便：整机（含电池）重量约1.25Kg，高空、野外作业轻松自如
· 操作简易：按键少，定义明确，实现单手握持操作
· 防尘防水：按IP65防护标准设计，适应复杂的工业探伤环境
· 超低功耗：标配锂聚合物电池，连续工作时间长达7小时
· CTS-9008PLUS功能齐全：探头频谱分析、曲面修正、USB转存、RF（射频） 显示、AWSD1.1/D1.5、API 5UE评价标准
· CTS-9008PLUS发射脉冲电压50～500V可调，发射脉冲为尖脉冲或方波，方波宽度51～850ns可调
· CTS-9008PLUS工作频率范围0.5 ~ 20 MHz，灵敏度余量≥70 dB，分别突显宽频带和高灵敏度的优点
· 20 ~ 2000Hz的脉冲重复频率，步进20Hz，避免探伤过程中出现混响信号
· 最高采样速率240MHz，测量分辨率0.1mm
· 简便实用的探头频谱分析功能，快捷掌握探头的波形、频谱和中心频率，令探伤评价更准确
· RF（射频）回波功能，对于薄壁材料测量或学术研究和定性分析有很大帮助
· 端点反射法测量焊缝裂纹高度
· CTS-9008PLUS内置AWS D1.1/D1.5、API 5UE评价标准
· CTS-9008PLUS通过回波扩展功能可将闸门内回波区域放大到整个屏幕显示
· 自动增益控制AGC，配合峰值回波、图像冻结功能，快速确定缺陷最高波，探伤更高效
· AVG曲线，使用已知平底孔或大平底回波，制作出3条不同当量的曲线
· DAC曲线，配合回波比较功能，使不同距离不同波幅的回波定量更简便
· 多种不同的显示颜色搭配方案，满足不同使用场景和习惯的需求
· 存储300组曲线及波形，满足不同探伤工艺应用及探伤数据存档的需求
CTS-9008PLUS数据编辑和管理
探伤回波、曲线、参数等，可由以太网实时传输到计算机，或由USB接口经U盘将数据导入计算机，实现探伤报告的编辑和数据的管理
DAC 曲线
DAC 曲线功能令缺陷评价更加轻松、方便。
AVG 曲线
通过取已知大平底或平底孔回波为参考，自动生成AVG曲线。
探头频谱分析
快捷掌握探头的波形、频谱和中心频率，令探伤评价更准确
（图示为2.5Z20N探头频率图）
焊缝检测模拟图
直接指出缺陷所在区域，位置一目了然
（图示为厚度10mm平板焊缝缺陷位置）
大锻件探伤
大探测范围，高灵敏度余量，满足大锻件或粗晶体材料的检测
（图示为400mmΦ2平底孔锻件试块的回波）
|
项 目
|
单 位
|
CTS-9008PLUS技 术 数 据
|
|
衰减器误差
|
dB
|
每12dB ± 1dB
|
|
垂直线性误差
|
%
|
≤3
|
|
水平线性误差
|
%
|
≤0.5
|
|
动态范围
|
dB
|
≥30
|
|
探伤灵敏度余量
|
dB
|
≥70（2.5Z20N探头）
|
|
远区分辨力
|
dB
|
≥26
|
|
电噪声电平
|
%
|
≤10（1 ~ 4MHz）
|
|
等效输入噪声
|
V/√Hz
|
＜80×10-9
|
|
工作频率范围
|
MHz
|
0.5 ~ 20，11档可调
|
|
脉冲重复频率
|
Hz
|
20 ~ 2000，步进20Hz
|
|
脉冲电压
|
V
|
50～500可调
|
|
脉冲宽度
|
ns
|
CTS-9008PLUS尖脉冲或方波，方波宽度51～850ns可调
|
|
薄板分辨力
|
mm
|
≤3（5C10N探头）
|
|
探测范围
|
mm
|
0 ~ 13000（钢纵波）
|
|
脉冲移位
|
mm
|
-10 ~ 1000（钢纵波）
|
|
探头零点
|
μs
|
0 ~ 200
|
|
材料声速
|
m/s
|
300 ~ 15000
|
|
阻尼
|
Ω
|
25、75 、200、1000四档可调
|
|
抑制
|
%
|
0 ~ 80
|
|
检波方式
|
|
负向检波/正向检波/双向检波/滤波/RF
|
|
增益调节
|
dB
|
0 ~ 110：分0.5/2/6/12步进调节
|
|
以太网接口（选）
|
|
实现与计算机（上位机）的双向通信和实时遥控
|
|
AWS D1.1/D1.5
|
|
根据美国焊接协会AWS的D1.1/1.5计算钢结构和桥梁焊缝等级
|
|
API 5UE
|
|
根据美国石油协会API的推荐性实践RP 5UE计算缺陷深度的定量方法
|
|
曲面修正
|
|
修正斜探头圆管检测时的深度和水平距离
修正模式：内弧/外弧
|
|
裂纹测高功能
|
|
根据斜探头端点反射法计算焊接裂纹高度
|
|
闸门扩展功能
|
|
将闸门内回波放大到整个回波区域
|
|
DAC功能
|
|
用于制作、设置和应用DAC曲线
|
|
AVG功能
|
|
用于制作、设置和应用AVG曲线
|
|
截图功能
|
|
将仪器屏幕存为图片并输出到U盘中
|
|
转存功能
|
|
通过USB接口把仪器内部数据集转存到U盘中
|
|
闸门
|
|
闸门方式：off/进波/失波/测量
|
|
存储
|
|
300组数据集，包括仪器设置、探伤状态和回波图形等
支持从U盘导入探伤数据
|
|
自动增益功能
|
|
使闸门内回波幅度自动调节到指定幅度
幅度设置：40%/50%/60%/70%/80%/90%/100%
|
|
峰值记忆功能
|
|
显示波形包络
|
|
峰值回波功能
|
|
记录包含最高回波的回波波形
|
|
冻结功能
|
|
冻结屏幕波形
|
|
自动校正功能
|
|
用于校正材料声速与探头零点，校正模式：声速+零点/声速/零点
|
|
角度测量功能
|
|
用于测量探头角度
|
|
网络投影功能（选）
|
|
通过网络在PC软件上显示与仪器一致的画面
|
|
自动冻结
|
|
A/B闸门内信号超过闸门电平后自动冻结
|
|
频谱显示
|
|
显示A闸门起始位置以后50mm内的信号频谱，快捷掌握探头的波形、频谱和中心频率
|
|
TCG（选）
|
|
由DAC曲线转换而来，并根据DAC曲线对回波幅度进行补偿，使不同声程而大小相同的人工反射体的回波幅度一致
|
|
SY/T 4109标准（选）
|
|
符合“SY/T 4109石油天然气钢质管道无损检测”的 DAC曲线标准
|
|
语言
|
|
中/英/日/西班牙/法/德/俄
|
|
显示屏
|
|
高亮度5.7″彩色TFT液晶显示屏，640× 480像素
|
|
工作时间
|
h
|
≥7
|
|
工作电压
|
V
|
9 ~ 12（外部直流电源），6.4 ~ 8.4（电池）
|
|
工作温度
|
℃
|
-10 ~ 40
|
|
重量
|
Kg
|
约1.25（含电池）
|
|
尺寸
|
mm
|
152 × 240 × 52（宽×高×深）
|
