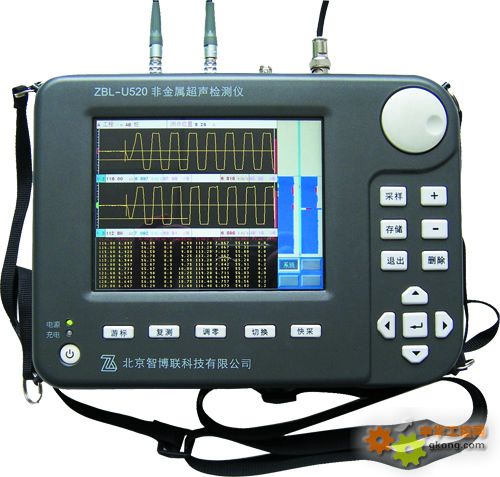

ZBL-U520非金属超声检测仪
ZBL-U520非金属超声检测仪
1. ZBL-U520非金属超声检测仪应用领域
超声透射法基桩、连续墙完整性快速检测；
超声-回弹综合法检测混凝土抗压强度；
超声法检测混凝土裂缝深度、不密实区域及蜂窝空洞、结合面质量、表面损伤层厚度、钢管混凝土内部缺陷；
超声法单孔一发双收测井；
耐火材料质量检测；
地质勘查、岩体、混凝土等非金属材料力学性能检测。
2.ZBL-U520依据标准
超声回弹综合法检测混凝土强度技术规程--------------------------------------CECS 02：2005
超声法检测混凝土缺陷技术规程---------------------------- ------------------CECS 21：2000
建筑基桩检测技术规程---------------------------- --------------------------JGJ 106 —2003
公路工程基桩动测技术规程----------------------- ---------------------------JTG/T F81-01-2004
岩土工程勘察规范---------------------------- ------------------------------GB50021—2001
建筑抗震设计规范---------------------------- ------------------------------GB50011—2001
3.ZBL-U520性能特点
信号波形、声参量数据实时显示及分析处理，即时显示内部缺陷示意图，测试结果一目了然；
快速、准确的声时、波幅自动判读功能，有效保证了测试数据的可靠，极大的提高了检测速度；
在无缺陷混凝土中对测穿透距离可达10米，电火花震源单次激励穿透距离大于50米；
外触发端口支持电火花、超磁致伸缩换能器等更多的发射源；
面向用户设计的操作系统使测试过程规范划，随机分析功能满足现场数据分析的需要，易学易用；
主机直接为径向换能器供电，无需外接电源，性能可靠稳定；
分析处理软件依据现行相关检测规范设计，全面支持windows操作系统，可自动生成检测报告；
高可靠性工业级专用控制系统、256M存储器，高清晰、高亮度彩色液晶屏，性能稳定可靠；
标准USB接口、大容量移动存储器（U盘）；
内置高能锂电，即时充电“无记忆”，满足野外长期工作需要；
体积小、重量轻（约2kg），携带方便。
4. ZBL-U520非金属超声检测仪技术参数
ZBL-U520主控单元
ZBL-U520工业级专用系统
显示方式
640×480高亮度TFT真彩液晶屏
ZBL-U520声时精度
0.05μs
通道数
1发射＋2接收＋外触发
ZBL-U520声时测度范围
0～629000μs
触发方式
信号触发、外触发
ZBL-U520接收灵敏度
≤30μv
存储容量
256M（CF卡）＋1G（U盘）
ZBL-U520采样间隔（周期）
0.05μs～400μs，14档可调
通用接口
并口＋USB口、支持移动存储
放大器增益
82dB
操作方式
快捷键＋光电旋钮
放大器带宽
10kHz～250 kHz
主机适用打印机
HP及其兼容激光打印机
幅度分辨率
0.39%
三种供电方式
内置高能锂电池，连续工作达6h
发射电压（V）
65、125、250、500、1000可选
外置接口：12V DC
ZBL-U520发射脉宽
20μs～20ms可调
100V~240V、50/60Hz
ZBL-U520主机尺寸（mm）
250×185×58
ZBL-U520主机重量
1.8kg（含内置电池）
5.ZBL-U520标准配置
ZBL-U520主机一台 ZBL平面换能器1对 10米信号线1对 转接线1对 并口传输线1根
外接蓄电池夹1对 AC－DC充电器1个 指南针1个、U盘1个 防水仪器箱1个 钢卷尺1个
配套分析软件光盘 主机使用说明书1本 分析软件说明书1本 装箱单合格证各1个 产品质保书1个
6.ZBL-U520选配件
ZBL平面换能器 10米信号线 径向换能器 AC－DC充电器 专用转接线
外接蓄电池夹 并口传输线 U盘 防水仪器箱 外配电池
ZBL-U520系统软件功能
机内软件主要界面
类别 测试界面 分析界面
综合法测强
不密区和空洞检测
裂缝深度检测
声波透射法测桩
测井测试
Windows平台分析软件主要界面
测缺处理软件 测强处理软件
测桩处理软件 测桩打印设置
测桩曲线 生成报告
