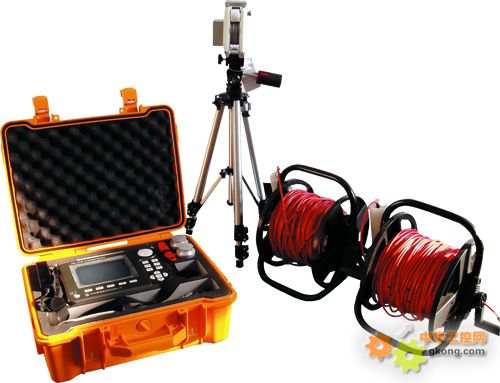

ZBL-U520A非金属超声检测仪
ZBL-U520A非金属超声检测仪
（自动测桩系统）
1.ZBL-U520A应用领域
U520A自动测桩系统主要用于跨孔声波透射法桩身完整性的自动检测，其他功能与U520超声检测仪完全相同。
超声透射法基桩、连续墙完整性快速检测；
超声-回弹综合法检测混凝土抗压强度；
超声法检测混凝土裂缝深度、不密实区域及蜂窝空洞、结合面质量、表面损伤层厚度、钢管混凝土内部缺陷；
超声法单孔一发双收测井；
耐火材料质量检测；
地质勘查、岩体、混凝土等非金属材料力学性能检测。
2.ZBL-U520A依据标准
超声回弹综合法检测混凝土强度技术规程--------------------------------------CECS 02：2005
超声法检测混凝土缺陷技术规程---------------------------- ------------------CECS 21：2000
建筑基桩检测技术规程---------------------------- --------------------------JGJ 106 —2003
公路工程基桩动测技术规程----------------------- ---------------------------JTG/T F81-01-2004
岩土工程勘察规范---------------------------- ------------------------------GB50021—2001
建筑抗震设计规范---------------------------- ------------------------------GB50011—2001
3.ZBL-U520A性能特点
U520A自动测桩系统是在U520型超声仪的基础上增加了自动提升系统，使用自动提升系统的机械滑轮装置可以轻松地移动和定位声测管内的换能器。在换能器移动过程中测桩系统可以按照预定好的测点间距自动记录各测点声参量及波形。检测速度有了成倍的提高，测试一个100米长的剖面，每米存10个点，仅需要2分钟左右就可以完成，并且已往需要三个人才能完成的测试工作现在只需要一到两个人就可以完成。在测试过程中可以随时通过屏幕显示的曲线看到整个剖面的测试结果。
信号波形、声参量数据实时显示及分析处理，即时显示内部缺陷示意图，测试结果一目了然；
快速、准确的声时、波幅自动判读功能，有效保证了测试数据的可靠，极大的提高了检测速度；
在无缺陷混凝土中对测穿透距离可达10米，电火花震源单次激励穿透距离大于50米；
外触发端口支持电火花、超磁致伸缩换能器等更多的发射源；
面向用户设计的操作系统使测试过程规范划，随机分析功能满足现场数据分析的需要，界面友好、易学易用；
主机直接为径向换能器供电，无需外接电源，性能可靠稳定；
配备双向深度计数装置及管口导向轮，可同步记录、实时显示换能器位置，任意复测方便快捷；
分析处理软件依据现行相关检测规范设计，全面支持windows操作系统，可自动生成检测报告；
高可靠性工业级专用控制系统、256M存储器，高清晰、高亮度、大尺寸TFT彩色液晶屏，性能稳定可靠；
标准USB接口、大容量移动存储器（U盘）；
内置高能锂电，即时充电“无记忆”，满足野外长期工作需要；
体积小、重量轻（约2kg），携带方便。
4.ZBL-U520A技术参数
名 称 技术指标 名 称 技术指标
主控单元 工业级专用系统 显示方式 640×480高亮度TFT真彩液晶屏
声时精度 0.05μs 通道数 1发射＋2接收＋外触发
声时测度范围 0～629000μs 触发方式 信号触发、外触发
接收灵敏度 ≤30μv 自动测桩提升系统 双通道自动测桩提升系统
采样间隔（周期） 0.05μs～400μs，14档可调 最小测点间距 0.05mm
放大器增益 82dB 测试速度 1m/s（0.1m一个点）
放大器带宽 10kHz～250 kHz 单剖面最大测点数 1024
幅度分辨率 0.39%
发射电压（V） 65、125、250、500、1000可选 通用接口 并口＋USB口、支持移动存储
发射脉宽 20μs～20ms可调 操作方式 快捷键＋光电旋钮
存储容量 256M（CF卡）＋1G（U盘） 管口导向轮 2×0.3kg，27×9×10cm
三种供电方式 内置高能锂电池，连续工作达6h 主机适用打印机 HP及其兼容激光打印机
外置接口：12V DC 主机尺寸（mm） 250×185×58
100V~240V、50/60Hz 主机重量 1.8kg（含内置电池）
