NHR-1100系列简易型单回路数字显示控制仪

概述

NHR-1100系列简易型单回路数字显示控制仪采用模块化结构方案，结构简单、操作方便、性价比高，适用于塑料、食品、包装机械等行业。
单路输入，双屏LED数码显示。
具备33种信号输入功能，可任意选择输入信号类型，测量精度为0.3％。
热电阻\热电偶信号分辨率可切换：1℃或0.1℃。
具备上下限报警功能，带LED报警指示。
具有电压、电流变送输出信号可选。
支持RS485通讯接口，采用标准MODBUS RTU通讯协议。
带DC24V配电输出，为现场变送器配电。
输入、输出、电源、通讯相互之间采用光电隔离技术。
具备多种外形尺寸及样式供用户选择。
参数设定密码锁定，参数设置断电保存。

仪表选型

NHR-1100□-□-□/□/□( )-□-( )
① ② ③ ④ ⑤ ⑥ ⑦

①规格尺寸		②输入分度号
代码	宽高深	代码	分度号（测量范围）

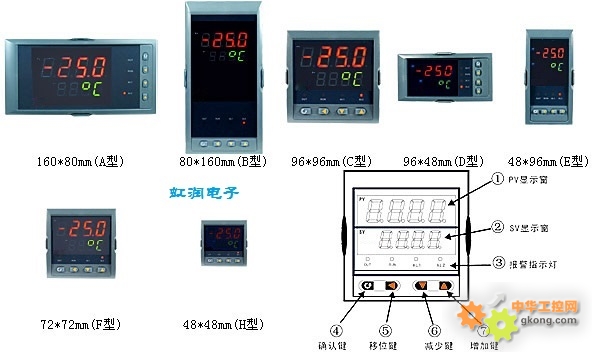

A B C D E F H	16080110mm（横式） 80160110mm（竖式） 9696110mm（方式） 9648110mm（横式） 4896110mm（竖式） 7272110mm（方式） 4848110mm（方式）	00 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 55	热电偶B(400～1800℃) 热电偶S(0～1600℃) 热电偶K(0～1300℃) 热电偶E分度(0～1000℃) 热电偶T分度(-200.0～400.0℃) 热电偶J分度(0～1200℃) 热电偶R分度(0～1600℃) 热电偶N分度(0～1300℃) 热电偶F2分度(700～2000℃) 热电偶Wre3-25分度(0～2300℃) 热电偶Wre5-26分度(0～2300℃) 热电阻CU50(-50.0～150.0℃) 热电阻CU53(-50.0～150.0℃) 热电阻CU100(-50.0～150.0℃) 热电阻PT100(-200.0～650.0℃) 热电阻BA1(-200.0.0～600.0℃) 热电阻BA2（-200.0～600.0℃）线性电阻0～500Ω(-1999～9999) 远传电阻0-350Ω (-1999～9999) 远传电阻30-350Ω (-1999～9999) 0～20mV (-1999～9999) 0～40mV (-1999～9999) 0～100mV (-1999～9999) 内部保留内部保留 0～20mA (-1999～9999) 0～10mA (-1999～9999) 4～20mA (-1999～9999) 0～5V (-1999～9999) 1～5V (-1999～9999) 内部保留 0～10V (-1999～9999)(不可切换) 0～10mA开方 (-1999～9999) 4～20mA开方 (-1999～9999) 0～5V开方 (-1999～9999) 1～5V开方 (-1999～9999) 全切换
③输出（OUT）
代码	输出类型（负载电阻RL）
X 0 1 2 3 4 5 D1	无输出 4-20mA(RL≤600Ω) 1-5V(RL≥250KΩ) 0-10mA(RL≤1.2KΩ) 0-5V(RL≥250KΩ) 0-20mA(RL≤600Ω) 0-10V(RL≥4KΩ) RS-485通迅接口（Modbus）
④报警（继电器触点输出）
代码	报警限数
X 1 2	无输出 1限报警 2限报警
⑤馈电输出
代码	馈电输出（输出电压）
X P	无输出馈电输出如“P（24）”表示馈电输出24V。
⑥供电电源
代码	电压范围
A D	AC/DC100～240V（50/60Hz） DC 20～29V
⑦备注
无备注可省略

备注：

1、选型时请根据接线图来选择功能，由于尺寸小的仪表接线端子少带不了全功能，有的功能在同组端子上只能选择其中一种功能。
2、在写型号时必须完整，没有选到的功能项不能省略，必须用“X”补上。
例1：NHR-1100A-27-0/2/P(24)-A

型号描述：外形尺寸：横式160*80mm（宽*高），输入信号：4-20mA，变送输出：4-20mA，报警方式：2限报警，馈电输出：24VDC，供电电源：AC100-240V。
例2：NHR-1100C-14-X/2/X-D

型号描述：外形尺寸：方式96*96mm（宽*高），输入信号：热电阻Pt100，报警方式：2限报警，供电电源：24VDC。
