NHR-5740系列四回路测量显示控制仪

概述

   NHR-5740系列四回路测量显示控制仪针对现场温度、压力、液位、速度等各种信号进行采集、显示、控制、远传、通讯、打印等处理，构成数字采集系统及控制系统。
    ★四屏LED数码显示。
    ★可同时检测4路测量信号，各输入通道测量信号互不干扰。
    ★具备36种信号输入功能，各通道可同时输入不同的信号类型；0.2％级测量精度。
    ★可带8路分别报警输出功能和4路分别变送输出功能。
    ★支持RS485、RS232串行接口，采用标准MODBUS RTU通讯协议。
    ★仪表可带RS232C打印功能，具有手动打印、定时打印、报警打印功能。
    ★带DC24V馈电输出，为现场变送器配电。
    ★输入、输出、电源、通讯相互之间采用光电隔离技术。
    ★参数设定密码锁定，参数设置断电永久保存，具备参数恢复系统原始设置功能。

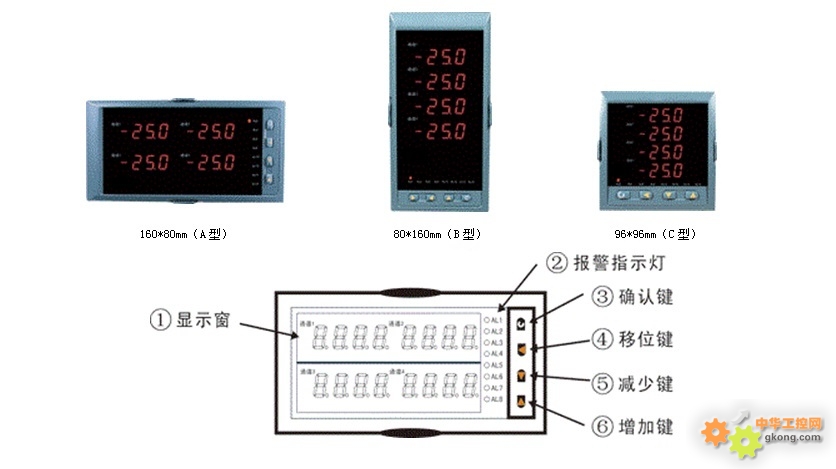

仪表面板

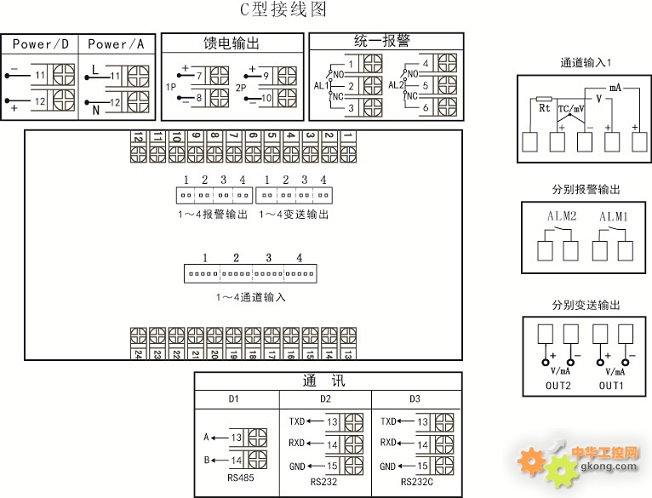

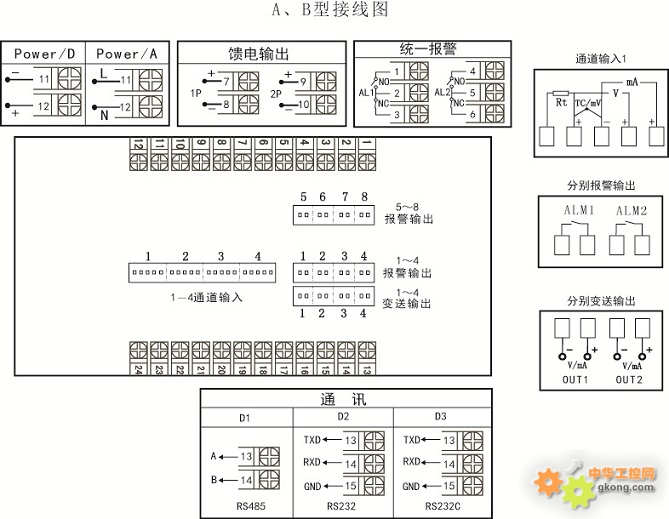

仪表接线图

注：
1、上述接线图中在同一组端子标有不同功能的，只能选择其中一种功能。如RS485和RS232在同一组接线端子上，只能选择一种。
2、统一变送输出的接线端子在1号输出端子上。

仪表选型

NHR-5740□-□-□/□/□/□( )-□-( )四回路
① ② ③ ④ ⑤ ⑥ ⑦ ⑧

①规格尺寸		②输入分度号
代码	宽高深	代码	分度号（测量范围）
A B C	16080136mm（横式） 80160136mm（竖式） 9696136mm（方式）	00 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 55 56	热电偶B(400～1800℃) 热电偶S(0～1600℃) 热电偶K(0～1300℃) 热电偶E分度(0～1000℃) 热电偶T分度(-200.0～400.0℃) 热电偶J分度(0～1200℃) 热电偶R分度(0～1600℃) 热电偶N分度(0～1300℃) F2分度(700～2000℃) 热电偶Wre3-25分度(0～2300℃) 热电偶Wre5-26分度(0～2300℃) 热电阻Cu50(-50.0～150.0℃) 热电阻Cu53(-50.0～150.0℃) 热电阻Cu100(-50.0～150.0℃) 热电阻Pt100(-200.0～650.0℃) 热电阻BA1(-200.0～600.0℃) 热电阻BA2(-200.0～600.0℃) 线性电阻0～400Ω(-1999～9999) 远传电阻0-350Ω (-1999～9999) 远传电阻30-350Ω (-1999～9999) 0～20mV (-1999～9999) 0～40mV (-1999～9999) 0～100mV (-1999～9999) -20～20mV (-1999～9999) -100～100mV (-1999～9999) 0～20mA (-1999～9999) 0～10mA (-1999～9999) 4～20mA (-1999～9999) 0～5V (-1999～9999) 1～5V (-1999～9999) -5～5V (-1999～9999) 0～10V (-1999～9999)(不可切换) 0～10mA开方 (-1999～9999) 4～20mA开方 (-1999～9999) 0～5V开方 (-1999～9999) 1～5V开方 (-1999～9999) 全切换特殊规格
③变送输出
代码	输出类型（输出方式）
X 0 1 2 3 4 00 01 02 03 04 8	无输出 4-20mA(统一变送) 1-5V(统一变送) 0-10mA(统一变送) 0-5V(统一变送) 0-20mA(统一变送) 4-20mA(分别变送) 1-5V(分别变送) 0-10mA(分别变送) 0-5V(分别变送) 0-20mA(分别变送) 特殊规格
④报警输出（继电器接点输出）
代码	报警通道
X 1 2	无输出统一报警分别报警
⑤通讯输出
代码	通讯接口（通讯协议）
X D1 D2 D3	无输出 RS485通讯接口(Modbus RTU) RS232通讯接口(Modbus RTU) RS232C打印接口
⑥馈电输出
代码	馈电输出（输出电压）
X 1P 2P	无输出 1路馈电输出 2路馈电输出如“2P（12/24）” 表示第一路12V，第二路24V馈电输出。
⑦供电电源
代码	电压范围
A D	AC100-240V(50/60Hz) DC 20-29V
⑧备注(无可省略)

备注：
1、选型时请根据接线图来选择功能，有的功能在同组端子上只能选择其中一种功能。 2、NHR-5740C型仪表带四路分别变送输出功能时，只能带4路分别报警输出功能。 3、仪表供电电源为D（DC20～29V）时，不带分别变送和分别报警功能。 4、选型时必须完整，没有选到的功能项不能省略，必须用“X”补上。例1：NHR-5740A-27-00/X/D1/X-A(4～20mA分别变送输出) 例2：NHR-5740A-14-X/2/X/1P-A(分别报警输出)
