Modbus TCP 转 PROFINET(S7-400/1500/1200、CPU315-2PN/DP)网关
HT3S-PNS-MTP是一款 PROFINET 从站功能的通讯网关。
HT3S-PNS-MTP主要功能是将各种 MODBUS-TCP 设备接入到 PROFINET 网络中,或者将PROFINET中主站中的数据接入到MODBUS TCP的上位机平台。
HT3S-PNS-MTP连接到 PROFINET 总线中作为从站使用，连接到 MODBUS-TCP 总线中作为主站（客户端） 或从站（服务器） 使用。

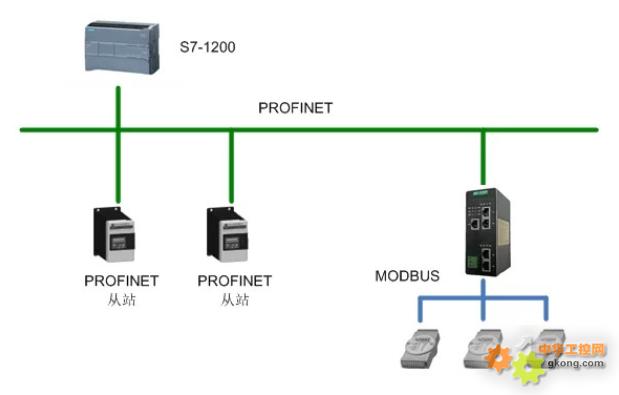

HT3S-PNS-MTP能够实现MODBUS TCP接口仪表、变频器、综保、软启动器等设备接入到S7-1500、S7-1200、CPU315-2PN/DP、S7-400等PROFINET网络系统；在PROFINET一侧是PROFINET 从站，在串口一侧物理接口支持MODBUS TCP主站或从站。
产品特点
1, 应用广泛： 网关作为PROFINET从站 、MODBUS-TCP服务器或客户端（拨码设置），可以比较容易实现 MODBUS-TCP与 PROFINET 的互连。
2, 应用简单： 用户不必了解 PROFINET协议的技术细节，只需参考本手册及提供应用实例，根据要求完成配置，不需要复杂编程，即可在短时间内实现连接通信。
3, 透明通信： 用户可以依照 PROFINET 通信数据区和 MODBUS-TCP通信数据区的映射关系，来实现 PROFINET 到 MODBUS-TCP之间的数据透明通信。
产品选型
HT3S-PNS-MDN: Modbus RTU转Profinet 协议网关
HT3S-PNS-RSE: 485自定义协议转Profinet 协议网关
HT3S-PNS-MTP: Modbus TCP转Profinet 协议网关
HT3S-PNS-RTP: 自定义TCP/IP协议转Profinet 协议网关
协议转换原理
网关分别从 PROFINET 一侧和 MODBUS 一侧读写数据，存入各自的缓冲区，网关内部将缓冲区的数据进行交换，从而实现两边数据的传输。
技术指标
PROFINET 技术参数
● 网关作为 PROFINET 网络的 Device 设备（即从站），带 2 个 RJ45 以太网接口，支持 100BASE-TX， MDI/MDIX 自检测，集成以太网交换机，可以组成链式网络，支持环网冗余。
● 适应 PROFINET V2.3 协议，采用实时（RT）通讯功能，符合： GB/T 25105-2014《工业通信网络现场总线规范类型 10: PROFINET IO 规范》， IEC 61158-5-10： 2007， IDT。 MODBUS设备的技术要求。网关MODBUS一侧做从站时可用于将其他MODBUS主站（如PLC/DCS）以及它的从站数据传输到PROFINET控制器。
● 支持的数据长度：输入≤1400 字节，输出≤1400 字节，输入+输出≤2800 字节。
● MODBUS 作为主站或从站时，使用不同的 GSD 文件。
● 支持的插槽数量：最大 62 条。
MODBUS-TCP 技术参数
● 网关的 MODBUS 接口可通过拨码选择做为主站（客户端） 或从站（服务器），
两种工作方式二选一工作。
● 网关作为 MODBUS 主站，支持 01H、 02H、 03H、 04H、 05H、 06H、 0FH、10H 号功能。
● 网关作为 MODBUS 主站， 最大可以开通 8 个通道，连接 8 个 MODBUS 从站。 从站站号 1~8， 对应端口号 10001~10008，端口号可以通过软件进行更改。
● 网关作为 MODBUS 从站，支持 02H、 04H、 0FH、 10H 号功能。
● 网关作为 MODBUS 从站， 端口号支持 501~504。
电气参数
● 电源电压：直流 24V/200mA（18V～30V 可用），使用中建议接好保护地 PE
● 环境温度： 运输和存储：-40℃～+85℃ 工作温度：-40℃～+75℃
● 工作相对湿度：-25～55℃， 湿度≤95%
● 外形尺寸：50mm（宽）×126mm（高）×94mm（厚）；
● 安装方式：35mm导轨；
● 防护等级：IP20；
● 重量：约500g。
