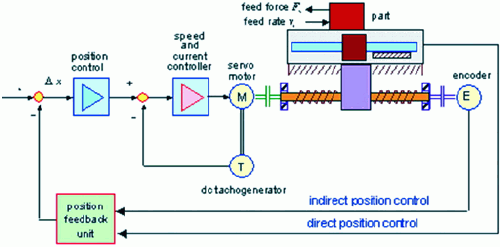

图1多轴运动控制系统简化控制方块图

　　传统的运动控制器体系结构存在很多缺陷，如体积过大、结构封闭、不支持网络通信等，从而导致控制器之间相互孤立，系统升级过程中大量资源浪费。ISP在线可编程技术、Internet技术以及嵌入式实时操作系统等信息技术的发展，使模块化、网络化、嵌入式、可重构的开放式智能运动控制器成为当前运动控制领域的一个重要发展方向，Siemens公司HorstKohlbert的预言“嵌入式以太网的现场设备 ，以及嵌入的Internet服务器不久都将成为现实”。德国JetterAG、英国的Trio、以色列的ELMO等公司的嵌入式智能运动控制器，宣布了“网络就是控制器”时代的到来。网络伺服的特点是：

　　类似Internet的结构，对数据的实时传输不需要编程，不需要考虑网络的层次结构；

　　对用户来说，只有一组数据和一个程序，所有数据在网络中只需表达一次，程序和数据均可以重复使用，网络扮演真正服务器的作用；

　　可连接到Internet，实现整个工厂全球化联网；

　　以太网既是连接到各种智能模块的系统总线，又是连接现场设备的现场总线。

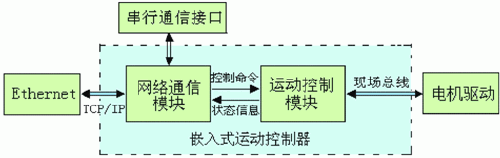

图2嵌入式运动控制器体系结构

　　嵌入式运动控制器体系结构

　　以工业局域网技术为基础的工厂自动化(FactoryAutomation简称FA)工程技术在最近10年来得到了长足的发展，并显示出良好的发展势头。为适应这一发展趋势，最新的伺服系统都配置了标准的串行通信接口(如RS-232C、RS485、RS-422等)和现场总线接口。这些接口的设置，显著地增强了伺服单元与其它控制设备间的互联能力。图2给出了嵌入式运动控制器的体系结构，在运动控制器中，最关键的部分是控制信号生成模块，而这个部分是需要经常改进和升级的，采用硬件可重构技术，把需要升级的模块从系统中分离出来然后对它进行在线重构，即可完成升级操作。在基于PC机和运动控制器的体系结构中，通过网关实现通信，解决了网络通信问题。

　　图1中可以看出将运动控制器划分为网络通信模块和运动控制模块两个主要部分。其中，网络通信模块直接与Internet连接，并按照预先确定的通信协议从控制台那里取得控制命令，然后将命令交给运动控制模块。运动控制模块则直接和电动机驱动器相连，它在对命令进行分析和判断之后，产生相应的电动机控制信号传送给电动机。另外，命令执行的结果也会返回给网络通信模块，由它再通过网络返回给控制台。

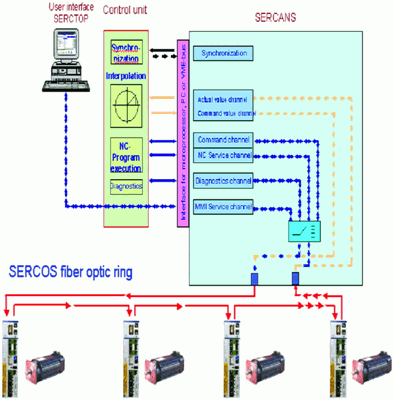

图3网络控制分布式伺服系统

　　网络化伺服控制的系统集成

　　随着网络通讯技术的进步，采用实时网络通讯技术的伺服系统也随之发展。目前已有多种采用不同通讯协议的分布式运动控制系统，如基于以太网的协议(EtherNetIP、ProfiNet及EtherCAT)、现场总线标准(ProfiBus、CANopen、Devicenet、InterBus、ControlNet)，又如SERCOS、CC-LINK、Real-TimeEthernet、Real-TimeCANbus及制造商专有机制。

　　应用高速网络技术于图3所示的分布式伺服系统有许多优点，诸如更灵活的系统应用、更佳的系统整合控制效果等等。为实现系统元件之间有效而可靠的通信，位置编码器也采用总线方式，目前应用还面临几个技术挑战。电机起动就是其中的一个，它会产生电气噪声并且具有相对较大的电流。此外，出于安全性及可靠性考虑，控制运动机制的通信通道必须非常可靠。与运动应用相关的挑战还涉及线缆布局(可能需要更长的布线)的限制。伺服系统的稳定性也对信号速率有一定的要求。

　　基于独立性数字运动控制器的网络伺服系统的系统集成
