利用DRF2617-ZR232快速组建ZigBee无线数传网络
关键词：DRF2617-ZR232，ZigBee无线数传模块，ZigBee模块，ZigBee协议，工控，监控
目前，越来越多的工业现场可能需要快速建立监控网络，由于受到布线的限制，利用无线网络是一个不错的选择，ZigBee协议具有组网方便，网络自修复能力强，支持节点数目多，功耗低等特点，正日益成为重要的组建网络方法。
DRF2617-ZR232是一款不错的ZigBee无线数传模块，由深圳市鼎泰克电子有限公司出品，它将RS232数据转换成ZigBee数据，发送至相应的节点，使用DRF2617-ZR232完全不需要了解ZigBee协议，所有的模块上电后即可以自动组网，用户只要向串口输入目标地址+数据，对应的数据即可发送至目标地址。
ZigBee网络具有三种不同类型的节点：Coordinator，Router，End Device，通过模块串口与PC连接，使用配置软件DRF2617-ZR232可配置成以上其中两种节点Coordiantor,Router。DRF2617-ZR232也可通过从串口发送指令方便的更改节点类型。
一，DRF2617-ZR232的结构：
DRF2617-ZR232带有一个DB9 RS232串口，可通过串口收发数据，串口波特率默认是38400bps。
供电电压是DC 5-12V。
主芯片是TI CC2530F256，TI公司第二代ZigBee SOC芯片。
二个按键：TEST，当按下时，可以向Coordinator发送一个测试数据，可通过TI Sensor Monitor软件来观察ZigBee网络结构；RESET，复位键，当修改了模块的PAN ID时，按下复位键来重新启动模块。
鞭状2.4GHz天线，有效的使用距离是1600米（可视无遮挡距离）。
二，DRF2617-ZR232快速组网：

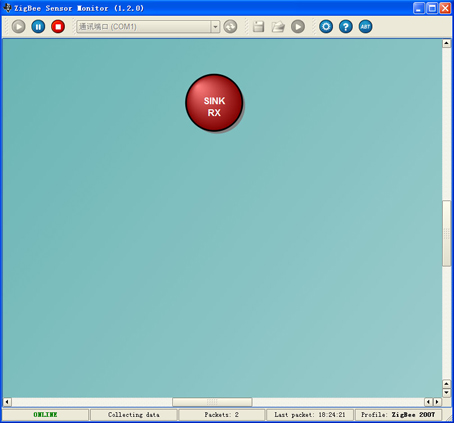

1，将Coordinator模块通过串口连接至PC，打开TI Sensor Monitor软件，选取Coordinator连接的串口号，并点击RUN图标，运行，此时可以看到表示Coordinator的图标变成红色，表示Coordinator与PC连接成功。（注意：TI Sensor Monitor软件只支持串口的波特率为38400）；

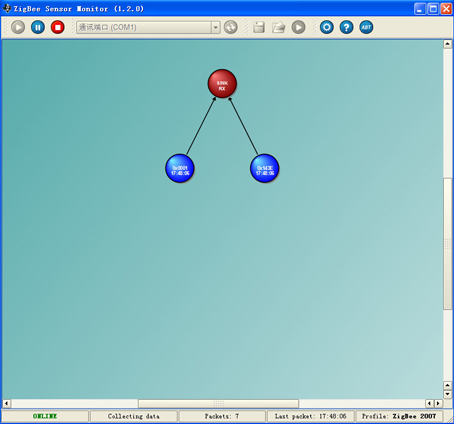

2，将一个Router模块上电，并按一下TEST按钮，此时，Router模块会发送一个模拟数据到Coordinator，Coordinator会把这个数据通过串口发送到PC，并在TI Sensor Monitor软件里显示出网络结构，如下图。

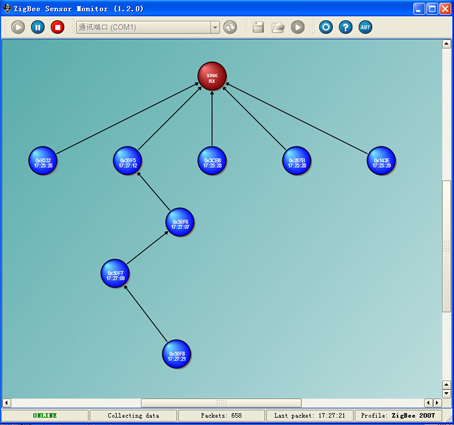

3，同理，将其它的Router模块上电，则它们会自动寻找并加入这个网络，按下TEST按键，组网后的结构如下：

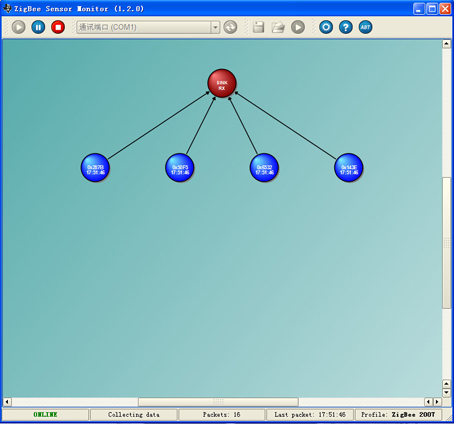

4，Coordinator可直接绑定6个Router，超出以后，其它的Router通过前面的Router继续加入网络，每个Router可接受其它6个Router加入网络，并分配地址：
|
